管线迁改及保护方案精编版

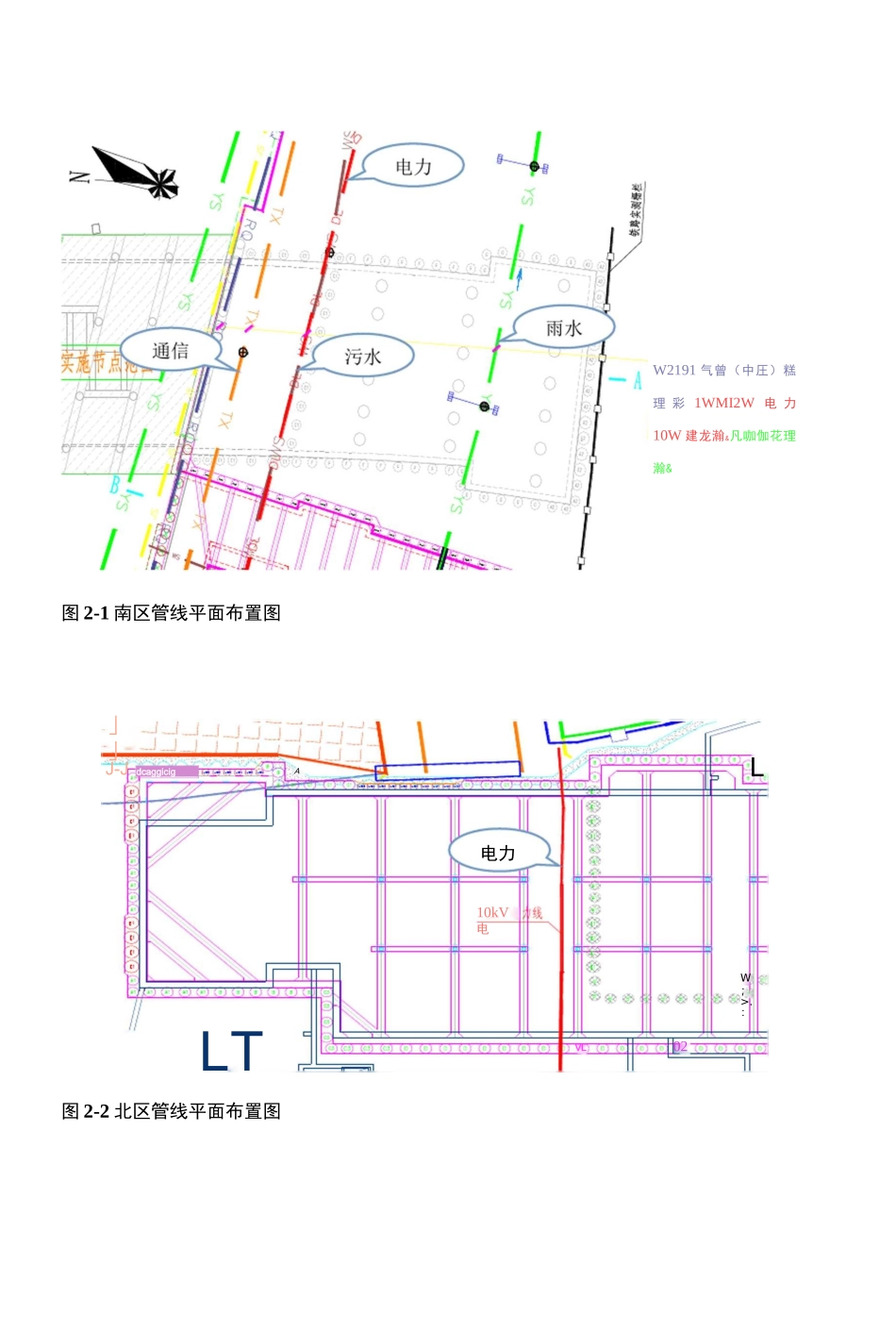

管线迁改及保护方案公司标准化编码[QQX96QT-XQQB89O8-NQQJ6Q8-MQM9N]成都地铁 5 号线一、二期工程神仙树站管线保护方案1 编制依据（1）《成都地铁 5 号线一、二期工程神仙树站管线综合设计》（2016 年 2 月）；（2）《成都地铁 5 号线一、二期工程神仙树站主体围护结构变更设计》（2016 年 2 月）；（3）《城市工程管线综合规划规范》（GB50289-98）:（4）成地铁建（2016）27 号文件；（5）现状地形及管线探测资料；2 工程概况成都地铁 5 号线神仙树站位于神仙树南路与紫瑞大道的交叉路口西北侧的神仙树公园内，沿神仙树南路西侧布置，呈南北走向，与 7 号线神仙树站换乘，7 号线神仙树站沿紫瑞大道路北侧布置，呈东西走向。5 号线神仙树车站南侧为成都新阵地高尔夫俱乐部，西侧为中海名城住宅小区，东侧紧邻肖家河。紫瑞大道南侧为既有成昆铁路及防护绿地，沿紫瑞大道方向有一规划西环铁路盾构区间，该盾构为双线隧道，外径，埋深约。沿紫瑞大道及肖家河上方有规划的市政高架。本站地下管线主要有污水、雨水、燃气、通信、电力、给水、中水管等。控制性的管线主要是 1 条 DN700 污水管，埋深，7 号线车站实施时，己迁出 7 号线主体结构外侧，5 号线车站施工时，该管线永久迁改至南侧地块。沿紫瑞大道南侧存在 1 条DN1000 的雨水管，埋深约，与主体结构冲突，该管线需永久迁改至紫瑞大道北侧，横跨车站单层段顶板，施工时采用置换钢管悬吊保护。另外，沿紫瑞大道道路两侧范围内的通信管、燃气管、给水管、电力管等管线埋深较浅，考虑临时改迁至施工区域外侧或者悬吊保护。图 2-1 南区管线平面布置图图 2-2 北区管线平面布置图W2191 气曾（中圧）糕理 彩 1WMI2W 电 力10W 建龙瀚&凡咖伽花理瀚&」」J-JLA电力10kV电VL02W；>.：dcaggicigLT图 2-S 南区管线剖面图图 2-4 北区管线剖面图3 管线迁改及保护原则（1）施工前必须根据设计文件并结合现场实际，组织对施工范围内管线进行详细调查，完成书面的调查核实报告。（2）基坑开挖前结合管线图纸详细核定管线位置，核定管线周边 2m 范围内严禁使用机械开挖，开挖出管线后，在现场设置管线保护标识标牌。管线原有混凝土基座和保护管采用风镐人工破除，破除完成后及时采取保护措施。（3）管线处作业须釆用人工先探后挖，局部探挖出管线后再顺管线走向逐步扩大开挖范围，直到全部开挖出作业范围管线。根据管线类别情况采取不同的保护处理措施。（4）在靠...
