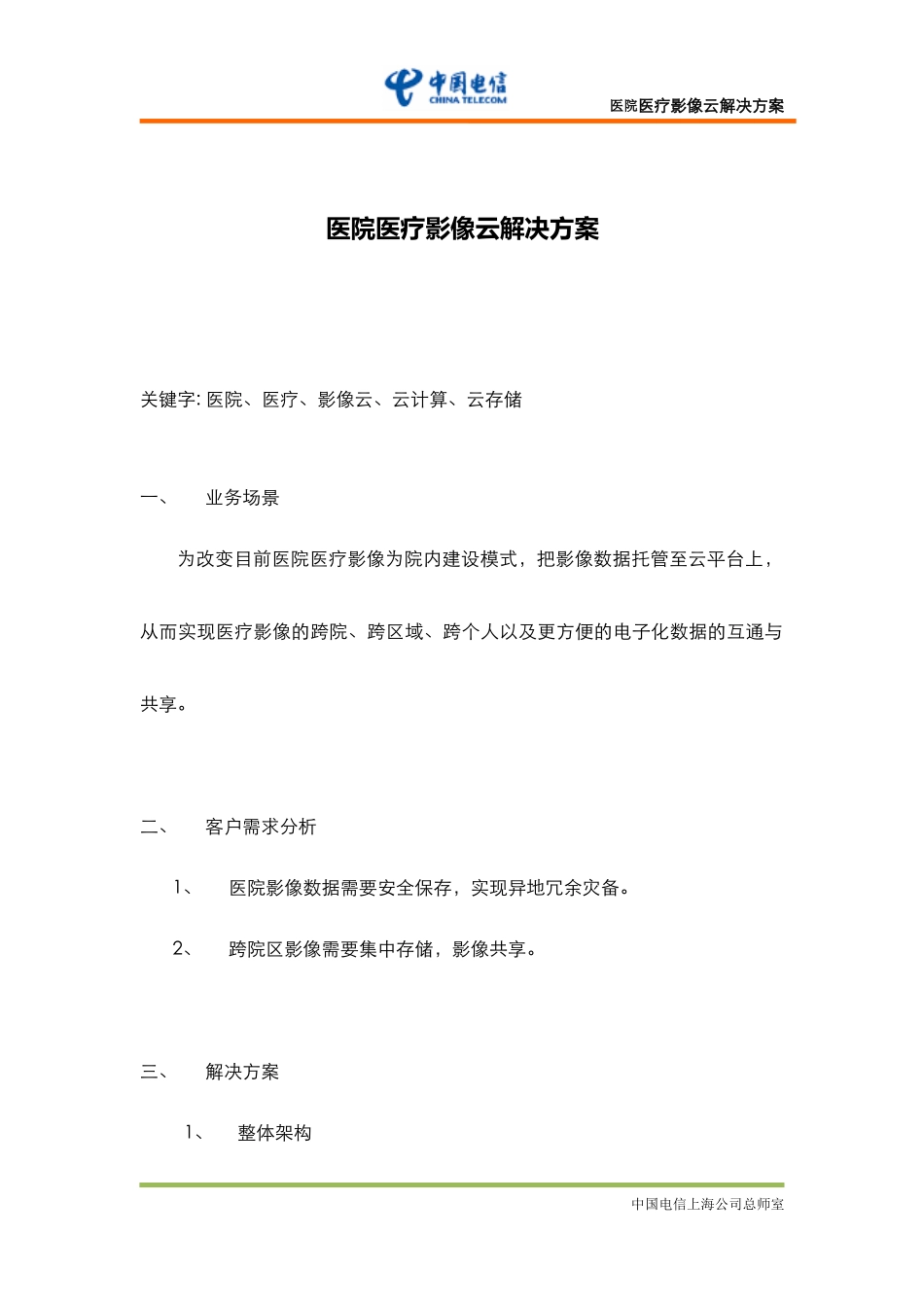

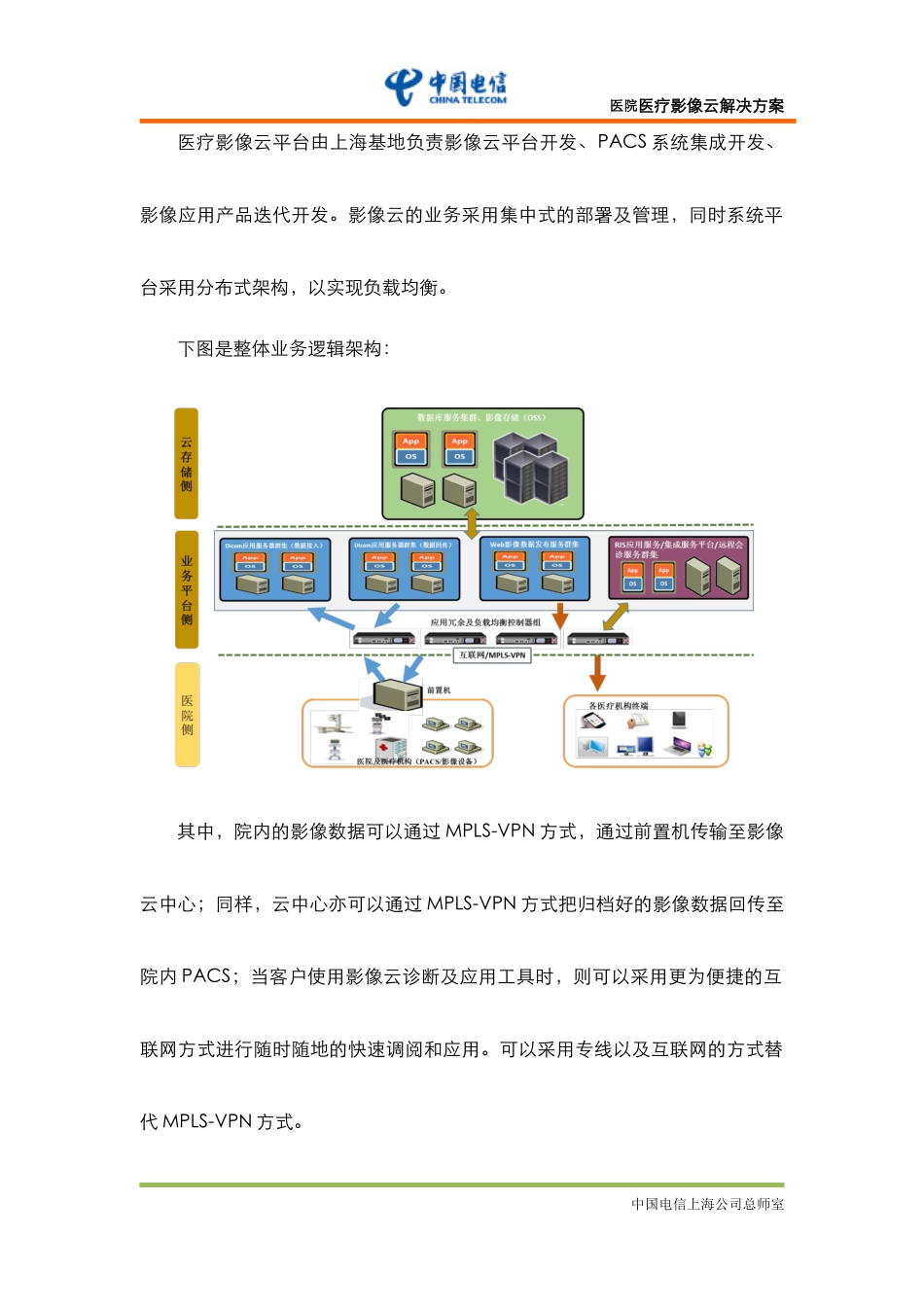

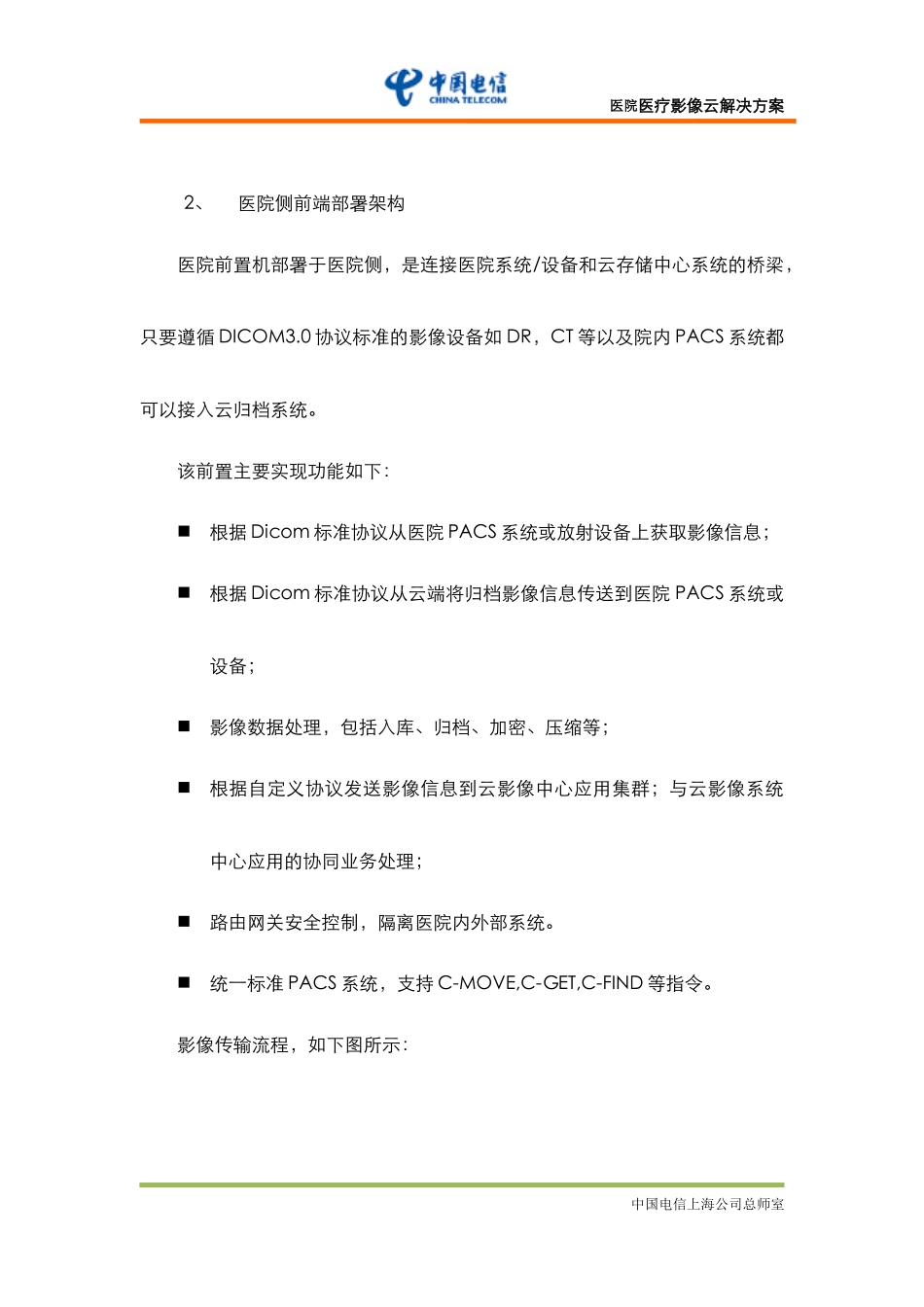

医院医疗影像云解决方案医院医疗影像云解决方案关键字:医院、医疗、影像云、云计算、云存储一、业务场景为改变目前医院医疗影像为院内建设模式，把影像数据托管至云平台上，从而实现医疗影像的跨院、跨区域、跨个人以及更方便的电子化数据的互通与共享。二、客户需求分析1、医院影像数据需要安全保存，实现异地冗余灾备。2、跨院区影像需要集中存储，影像共享。三、解决方案1、整体架构中国电信上海公司总师室医院医疗影像云解决方案医疗影像云平台由上海基地负责影像云平台开发、PACS系统集成开发、影像应用产品迭代开发。影像云的业务采用集中式的部署及管理，同时系统平台采用分布式架构，以实现负载均衡。下图是整体业务逻辑架构：其中，院内的影像数据可以通过MPLS-VPN方式，通过前置机传输至影像云中心；同样，云中心亦可以通过MPLS-VPN方式把归档好的影像数据回传至院内PACS；当客户使用影像云诊断及应用工具时，则可以采用更为便捷的互联网方式进行随时随地的快速调阅和应用。可以采用专线以及互联网的方式替代MPLS-VPN方式。中国电信上海公司总师室医院医疗影像云解决方案2、医院侧前端部署架构医院前置机部署于医院侧，是连接医院系统/设备和云存储中心系统的桥梁，只要遵循DICOM3.0协议标准的影像设备如DR，CT等以及院内PACS系统都可以接入云归档系统。该前置主要实现功能如下：根据Dicom标准协议从医院PACS系统或放射设备上获取影像信息；根据Dicom标准协议从云端将归档影像信息传送到医院PACS系统或设备；影像数据处理，包括入库、归档、加密、压缩等；根据自定义协议发送影像信息到云影像中心应用集群；与云影像系统中心应用的协同业务处理；路由网关安全控制，隔离医院内外部系统。统一标准PACS系统，支持C-MOVE,C-GET,C-FIND等指令。影像传输流程，如下图所示：中国电信上海公司总师室医院医疗影像云解决方案1）院内PACS可以通过Dicom的C-STORE协议主动发送影像数据到院内前置机影像交互模块或者在PACS上增加节点，院内前置机影像交互模块通过Dicom的C-MOVE协议的方式来获取影像；2）索引处理：通过读取原始的DICOM影像数据，得出患者姓名、性别、检查编号等信息并进行记录管理；3）加密处理：支持DICOMTLS加密方式，将DICOM影像文件在传输过程的相关信息进行加密。4）加压处理：采用DICOMJ2k压缩算法，使压缩比更高，压缩率能够达到35%－40%；5）影像交互：传输的DICOM索引信息及加密加压后的DICOM文件通过内部通道传送到云端存储。6）影像回传：院内系统通过DICOMquery（C-Get,C-Find）协议向前置机发起回传请求，院内前置机从云端应用集群获取影像数据后按照DICOM中国电信上海公司总师室医院医疗影像云解决方案C-move协议推送给院内系统。3、医疗影像云业务平台部署架构影像云业务平台，包括DICOM应用，报告/集成/会诊应用，web发布，数据库服务等服务集群以及影像的归档存储。系统设计充分考虑到包括数据库数据，报告文本数据，在线影像数据，影像数据近线长期归档以及根据需要配置离线存储等内容，在影像云平台架构设计中，通过容灾架构不存在单点系统故障、任何应用节点配置系统冗余。1）影像云平台应用服务集群及计算模块化节点云端部署(采用虚拟化、负载均衡、多点冗余的服务器集群容灾机制)Dicom应用服务集群：主要用于影像的接入、压缩、传输、管理，其设计关系到整个系统的性能表现及架构的稳定性。Web发布服务集群：主要用于影像的发布、共享以及影像处理的云计算RIS/集成/会诊应用服务集群：中国电信上海公司总师室医院医疗影像云解决方案主要用于影像文本报告流的管理，包括报告/会诊的预约登记、影像拍片工作列表管理、影像匹配、报告书写、审核发布以及远程会诊等。2）影像云归档存储医疗影像云平台作为医疗影像云数据中心的核心，采用医院保存生产的影像和诊断数据上传到医疗影像云平台，进行集中归档存储:接收并验证上传影像和检查信息数据，归档并建立检查的唯一性索引；医院前置获取上传影像索引列表；医院前置获取上传影像数据；接收区域诊断工作站递交的报告和标注的影像，并进行存储和归档；接收并响应区域客户...
