AutoCAD全套建筑图纸设计教程ppt课件.ppt

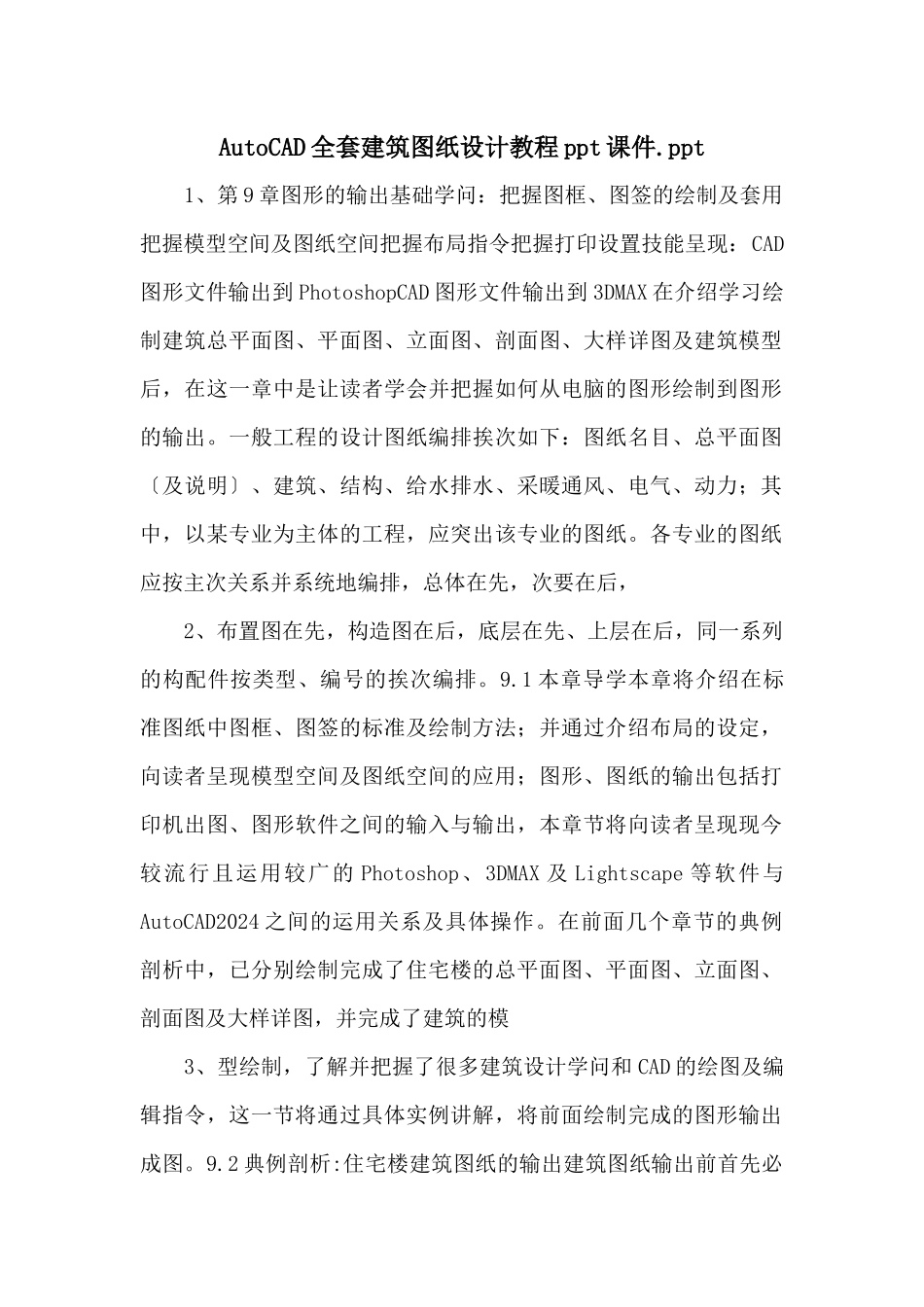

AutoCAD全套建筑图纸设计教程ppt课件.ppt_第1页
1/12
AutoCAD全套建筑图纸设计教程ppt课件.ppt_第2页
2/12

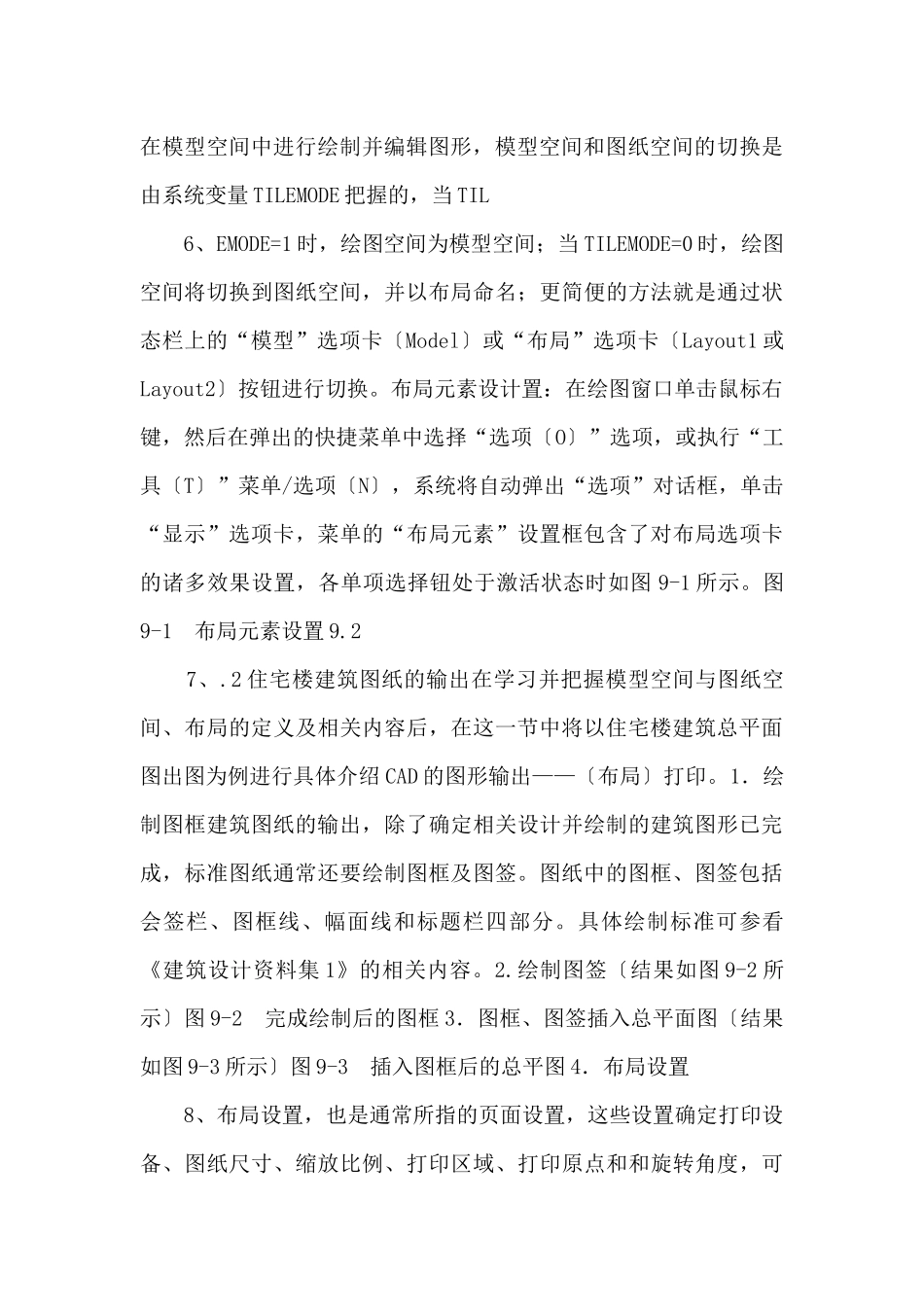

AutoCAD全套建筑图纸设计教程ppt课件.ppt_第3页
3/12
AutoCAD 全套建筑图纸设计教程 ppt 课件.ppt 1、第 9 章图形的输出基础学问:把握图框、图签的绘制及套用把握模型空间及图纸空间把握布局指令把握打印设置技能呈现:CAD图形文件输出到 PhotoshopCAD 图形文件输出到 3DMAX 在介绍学习绘制建筑总平面图、平面图、立面图、剖面图、大样详图及建筑模型后,在这一章中是让读者学会并把握如何从电脑的图形绘制到图形的输出。一般工程的设计图纸编排挨次如下:图纸名目、总平面图〔及说明〕、建筑、结构、给水排水、采暖通风、电气、动力;其中,以某专业为主体的工程,应突出该专业的图纸。各专业的图纸应按主次关系并系统地编排,总体在先,次要在后, 2、布置图在先,构造图在后,底层在先、上层在后,同一系列的构配件按类型、编号的挨次编排。9.1 本章导学本章将介绍在标准图纸中图框、图签的标准及绘制方法;并通过介绍布局的设定,向读者呈现模型空间及图纸空间的应用;图形、图纸的输出包括打印机出图、图形软件之间的输入与输出,本章节将向读者呈现现今较流行且运用较广的 Photoshop、3DMAX 及 Lightscape 等软件与AutoCAD2024 之间的运用关系及具体操作。在前面几个章节的典例剖析中,已分别绘制完成了住宅楼的总平面图、平面图、立面图、剖面图及大样详图,并完成了建筑的模 3、型绘制,了解并把握了很多建筑设计学问和 CAD 的绘图及编辑指令,这一节将通过具体实例讲解,将前面绘制完成的图形输出成图。9.2 典例剖析:住宅楼建筑图纸的输出建筑图纸输出前首先必需确定所需要的图纸图形已基本绘制完成,在图纸的图幅限定下确定出图的比例,并进行布局排版,最终打印成图。在进行图纸输出前必需先学习几个概念:1.模型空间和图纸空间在 AutoCAD 中,可以通过两种空间模式——模型空间及图纸空间进行图形绘制与编辑。通常是在模型空间中绘制并编辑图形,且 AutoCAD 在运行伊时就会自动默认为模型空间模式。图纸空间作为模拟图纸 4、的平面空间,9.2.1 住宅楼建筑图纸输出前的分析和预备对于在模型空间中完成的图形是不行再编辑修改的,其全部坐标均是二维的,其接受的坐标系和在模型空间中接受的坐标系是一样的,只是 UCS 图标变为三角显示。图纸空间主要用于支配在模型空间中绘制的图形对象的各种视图,以不同比例显示模型的视图以便输出,并添加图框、解释等内容。同时,还可将视图作为一个对象,进行复制、移动及缩放等操作。2.布局的定义和内容从 AutoCAD20...
