DN、英寸、公称外径对照.pdf

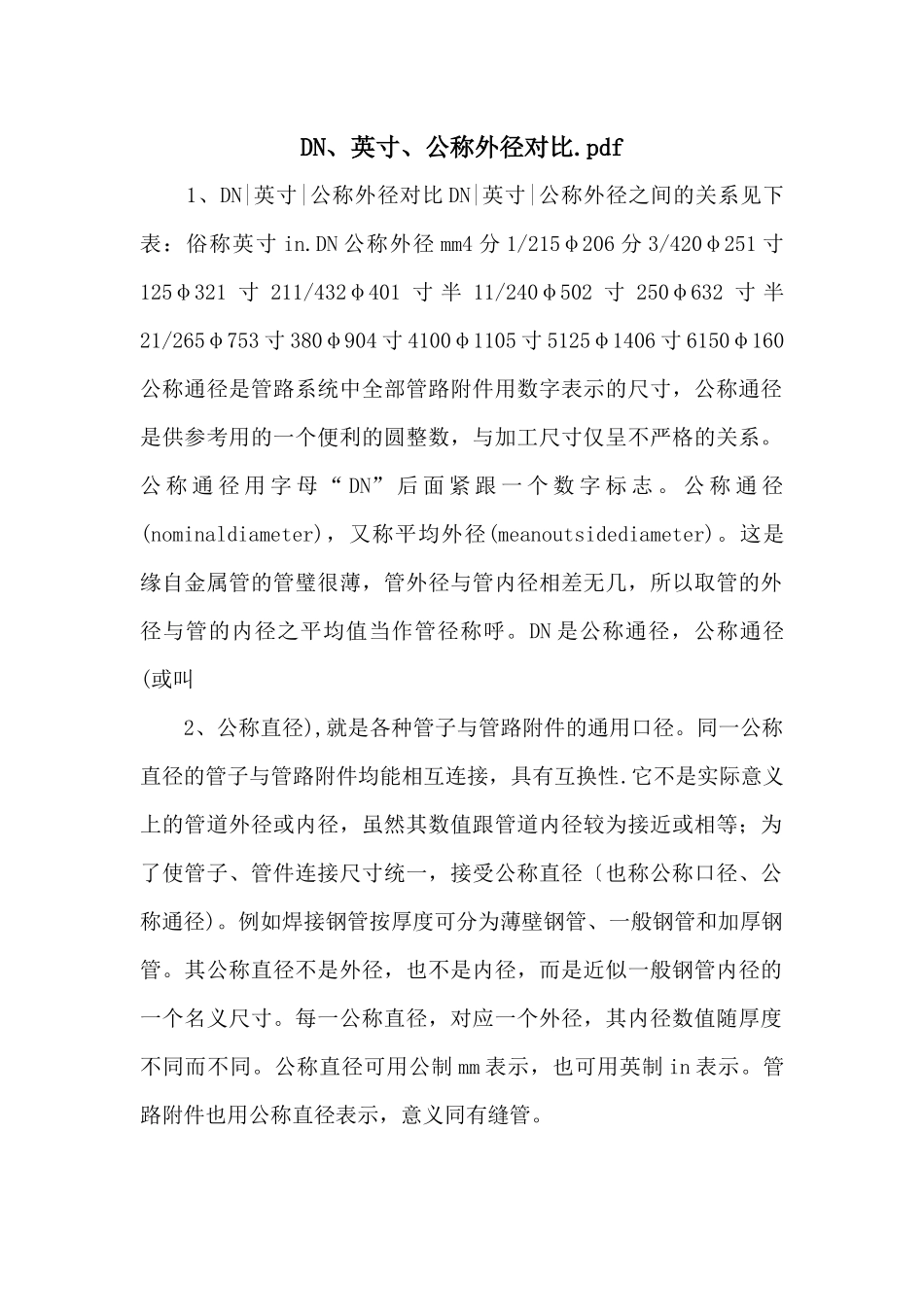

DN、英寸、公称外径对照.pdf_第1页
1/1
DN、英寸、公称外径对比.pdf 1、DN|英寸|公称外径对比 DN|英寸|公称外径之间的关系见下表:俗称英寸 in.DN 公称外径 mm4 分 1/215φ206 分 3/420φ251 寸125φ321 寸 211/432φ401 寸 半 11/240φ502 寸 250φ632 寸 半21/265φ753 寸 380φ904 寸 4100φ1105 寸 5125φ1406 寸 6150φ160公称通径是管路系统中全部管路附件用数字表示的尺寸,公称通径是供参考用的一个便利的圆整数,与加工尺寸仅呈不严格的关系。公 称 通 径 用 字 母 “ DN” 后 面 紧 跟 一 个 数 字 标 志 。 公 称 通 径(nominaldiameter),又称平均外径(meanoutsidediameter)。这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。DN 是公称通径,公称通径(或叫 2、公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等;为了使管子、管件连接尺寸统一,接受公称直径〔也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、一般钢管和加厚钢管。其公称直径不是外径,也不是内径,而是近似一般钢管内径的一个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径可用公制 mm 表示,也可用英制 in 表示。管路附件也用公称直径表示,意义同有缝管。
