UG刀路运算慢小技巧

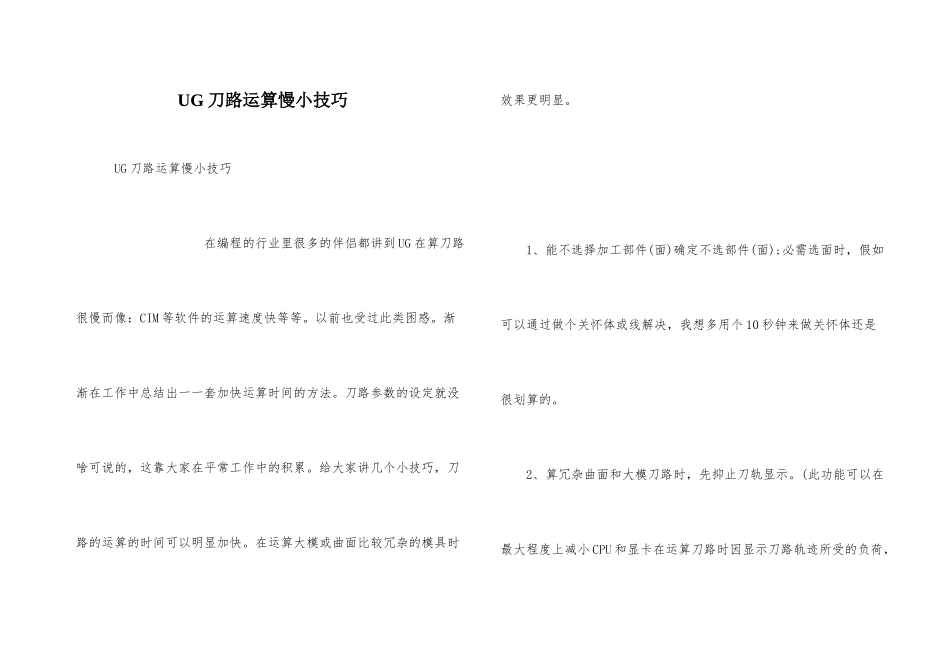

UG刀路运算慢小技巧_第1页
1/4
UG刀路运算慢小技巧_第2页
2/4
UG刀路运算慢小技巧_第3页
3/4
UG 刀路运算慢小技巧 UG 刀路运算慢小技巧 在编程的行业里很多的伴侣都讲到 UG 在算刀路很慢而像:CIM 等软件的运算速度快等等。以前也受过此类困惑。渐渐在工作中总结出一一套加快运算时间的方法。刀路参数的设定就没啥可说的,这靠大家在平常工作中的积累。给大家讲几个小技巧,刀路的运算的时间可以明显加快。在运算大模或曲面比较冗杂的模具时效果更明显。 1、能不选择加工部件(面)确定不选部件(面);必需选面时,假如可以通过做个关怀体或线解决,我想多用个 10 秒钟来做关怀体还是很划算的。 2、算冗杂曲面和大模刀路时,先抑止刀轨显示。(此功能可以在最大程度上减小 CPU 和显卡在运算刀路时因显示刀路轨迹所受的负荷,忙的时候,看着刀路一条条的显示出来,心里那个急啊,真想将电脑给砸了。 3、假如使用了前两种方法还觉得慢,可以将刀路参数设定好后。启用 UG 后台运算功能。关闭文件先不管他了,找点别的事干干。过个几分钟再打开文件检查刀路。 1.数控加工刀具的选择原则 加工中心所用的刀具是由通用刀具(又称工作头或刀头)与加工中心主轴前端锥孔配套的刀柄等组成。选择刀具应依据机床的加工力量、工件材料的性能、加工工序、切削用量以及其他相关因素正确选用刀具及刀柄。刀具选择总的原则是:适用、平安、经济。想要学习更多 在 469672740 群会关怀到你 2.数控加工刀具种类 依据刀具结构可分为:①整体式;② 镶嵌式,接受焊接或机夹式连接,机夹式又可分为不转位和可转位两种;③ 特别型式,如复合式刀具,减震式刀具等。 依据制造刀具所用的材料可分为:①高速钢刀具;② 硬质合金刀具;③ 金刚石刀具;④ 其他材料刀具,如立方氮化硼刀具、陶瓷刀具等。 依据铣刀样子可分为:①平底刀;② 球头刀;③ 锥度刀;④T 形刀;⑤ 桶状刀;⑥ 异形刀。 3.加工不同样子工件的刀具选择 加工中心上用的'立铣刀主要有三种形式:球头刀(R=D/2),端铣刀(R=0)和圆角刀(Rd p= 2)(俗称“牛鼻刀”或“圆鼻刀”),其中 d为刀具的直径、r 为刀尖圆角半径。某些刀具还带有确定的锥度 a。= 选取刀具时,要使刀具的尺寸与被加工工件的外表尺寸相适应。刀具直径的选用主要取决于设备的规格和工件的加工尺寸,还需要考虑刀具所需功率应在机床功率范围之内。 生产中,平面零件周边轮廓的加工,常接受立铣刀;加工凸台、凹槽时,选高速钢立铣刀;加工毛坯外表或粗加工孔时,可选取镶硬质合金刀片的玉米铣刀;对一些立体型面...
