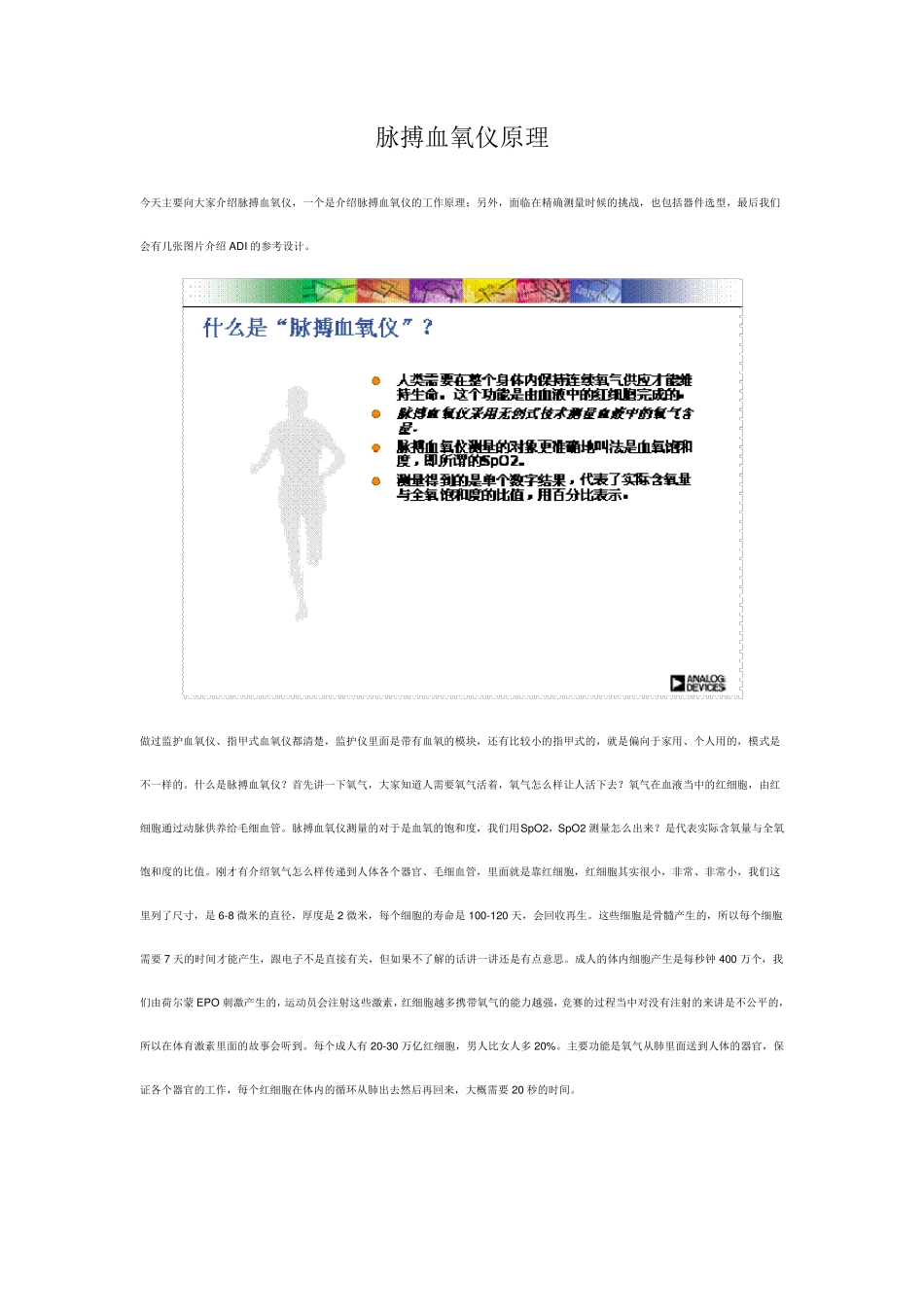

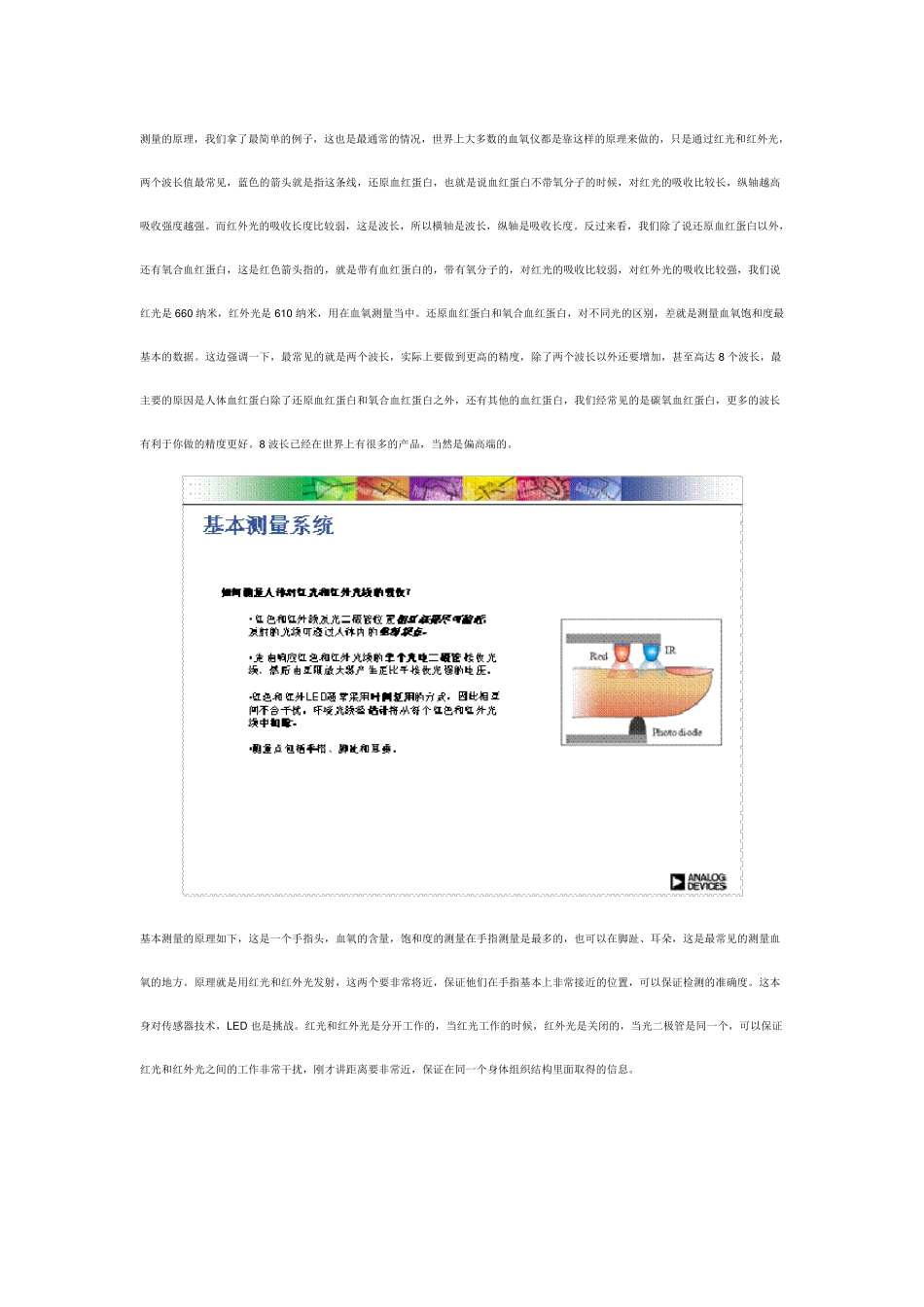

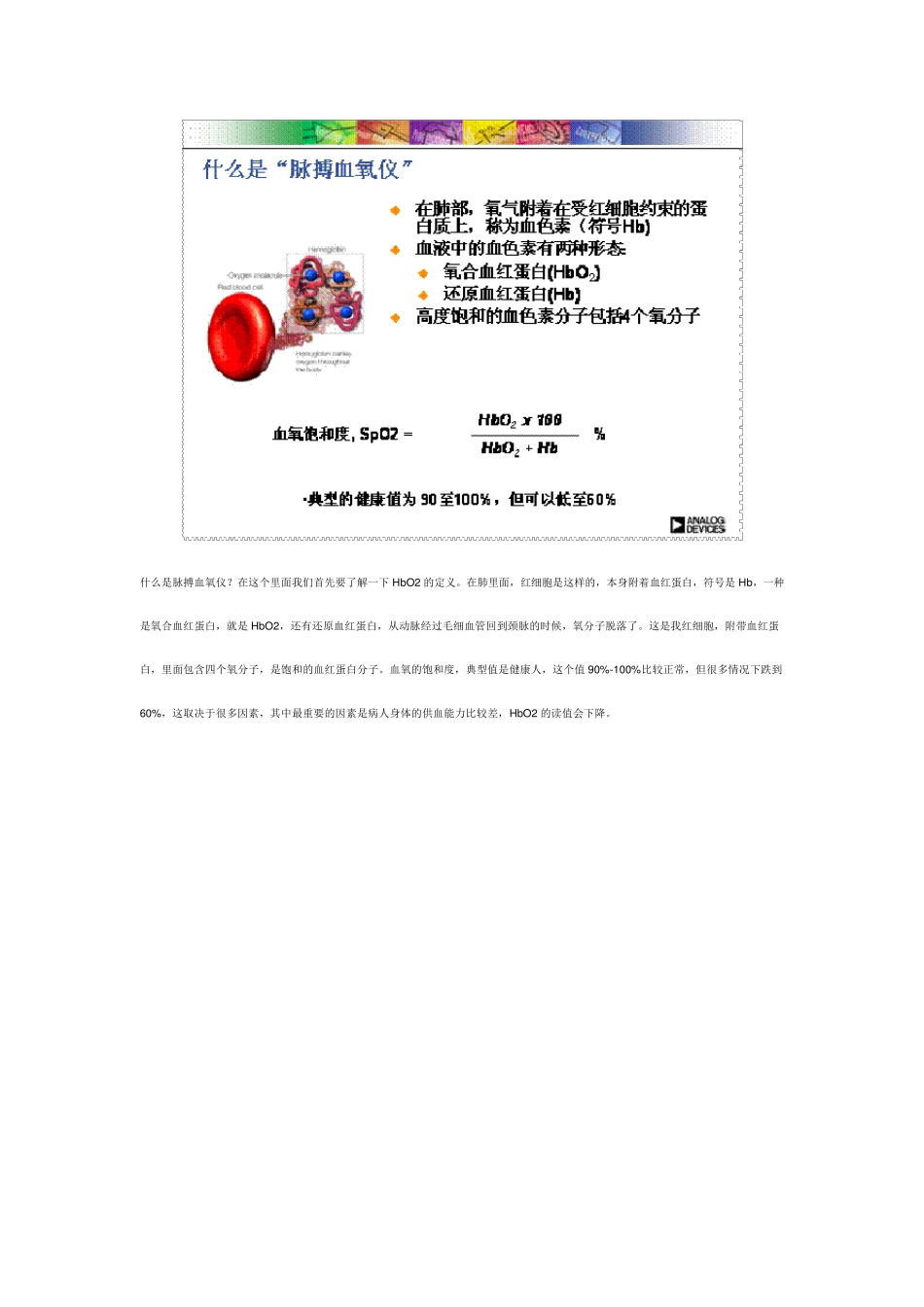

脉搏血氧仪原理 今天主要向大家介绍脉搏血氧仪,一个是介绍脉搏血氧仪的工作原理;另外,面临在精确测量时候的挑战,也包括器件选型,最后我们会有几张图片介绍ADI 的参考设计。 做过监护血氧仪、指甲式血氧仪都清楚,监护仪里面是带有血氧的模块,还有比较小的指甲式的,就是偏向于家用、个人用的,模式是不一样的。什么是脉搏血氧仪?首先讲一下氧气,大家知道人需要氧气活着,氧气怎么样让人活下去?氧气在血液当中的红细胞,由红细胞通过动脉供养给毛细血管。脉搏血氧仪测量的对于是血氧的饱和度,我们用SpO2,SpO2 测量怎么出来?是代表实际含氧量与全氧饱和度的比值。刚才有介绍氧气怎么样传递到人体各个器官、毛细血管,里面就是靠红细胞,红细胞其实很小,非常、非常小,我们这里列了尺寸,是6-8 微米的直径,厚度是2 微米,每个细胞的寿命是100-120 天,会回收再生。这些细胞是骨髓产生的,所以每个细胞需要7 天的时间才能产生,跟电子不是直接有关,但如果不了解的话讲一讲还是有点意思。成人的体内细胞产生是每秒钟 400 万个,我们由荷尔蒙 EPO 刺激产生的,运动员会注射这些激素,红细胞越多携带氧气的能力越强,竞赛的过程当中对没有注射的来讲是不公平的,所以在体育激素里面的故事会听到。每个成人有20-30 万亿红细胞,男人比女人多 20%。主要功能是氧气从肺里面送到人体的器官,保证各个器官的工作,每个红细胞在体内的循环从肺出去然后再回来,大概需要20 秒的时间。 什么是脉搏血氧仪?在这个里面我们首先要了解一下HbO2 的定义。在肺里面,红细胞是这样的,本身附着血红蛋白,符号是Hb,一种是氧合血红蛋白,就是HbO2,还有还原血红蛋白,从动脉经过毛细血管回到颈脉的时候,氧分子脱落了。这是我红细胞,附带血红蛋白,里面包含四个氧分子,是饱和的血红蛋白分子。血氧的饱和度,典型值是健康人,这个值 90%-100%比较正常,但很多情况下跌到60%,这取决于很多因素,其中最重要的因素是病人身体的供血能力比较差,HbO2 的读值会下降。 测量的原理,我们拿了最简单的例子,这也是最通常的情况,世界上大多数的血氧仪都是靠这样的原理来做的,只是通过红光和红外光,两个波长值最常见,蓝色的箭头就是指这条线,还原血红蛋白,也就是说血红蛋白不带氧分子的时候,对红光的吸收比较长,纵轴越高吸收强度越强。而红外光的吸收长度比较弱,这是波长,所以横轴是波长,纵轴是吸收长度。反过来看,我们除了说还原...
