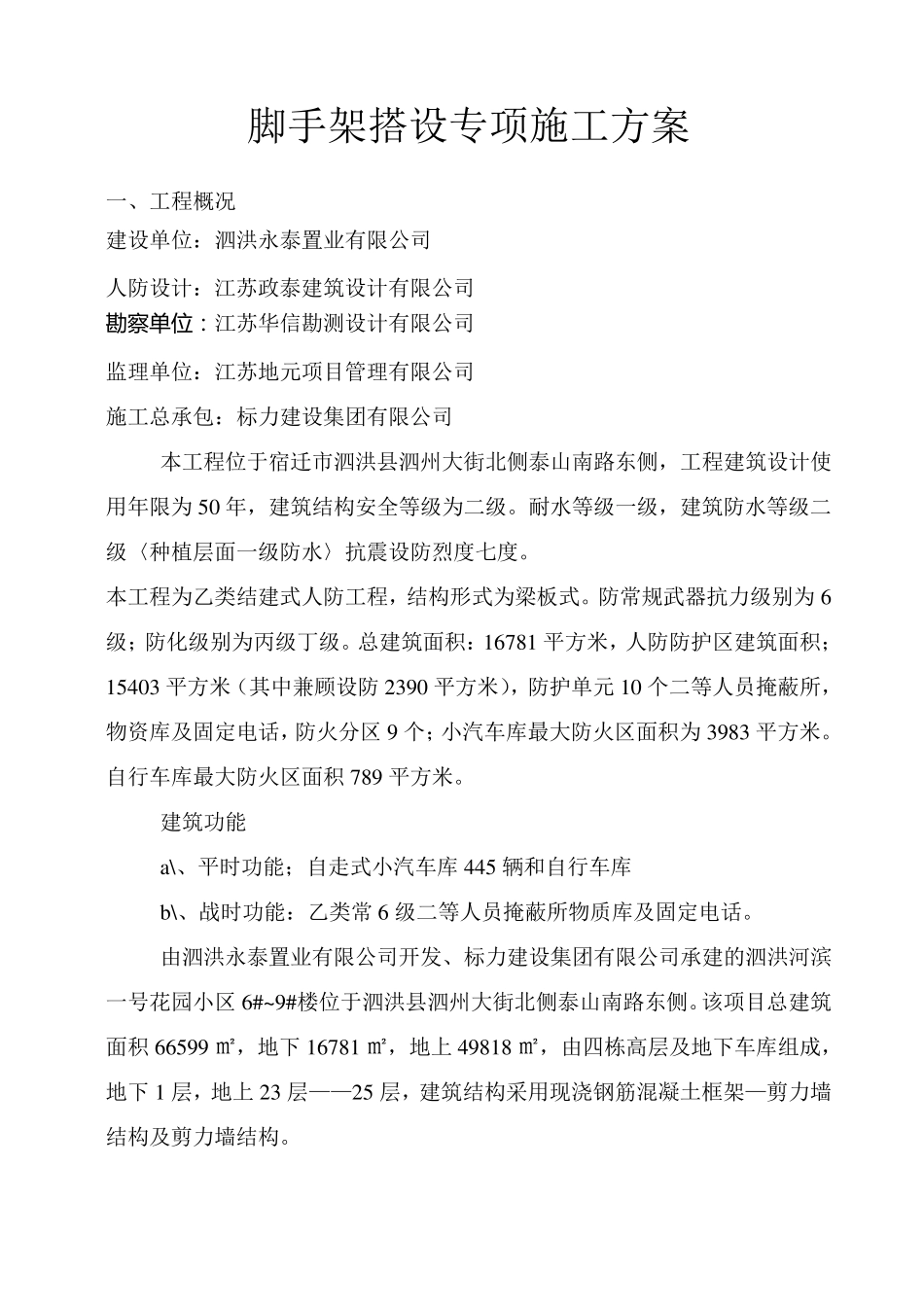

脚手架搭设专项施工方案 一、工程概况 建设单位：泗洪永泰置业有限公司 人防设计：江苏政泰建筑设计有限公司 勘 察 单 位：江苏华信勘测设计有限公司 监理单位：江苏地元项目管理有限公司 施工总承包：标力建设集团有限公司 本工程位于宿迁市泗洪县泗州大街北侧泰山南路东侧，工程建筑设计使用年限为 50 年，建筑结构安全等级为二级。耐水等级一级，建筑防水等级二级〈种植层面一级防水〉抗震设防烈度七度。 本工程为乙类结建式人防工程，结构形式为梁板式。防常规武器抗力级别为 6级；防化级别为丙级丁级。总建筑面积：16781 平方米，人防防护区建筑面积；15403 平方米（其中兼顾设防 2390 平方米），防护单元 10 个二等人员掩蔽所，物资库及固定电话，防火分区 9 个；小汽车库最大防火区面积为 3983 平方米。自行车库最大防火区面积 789 平方米。 建筑功能 a\、平时功能；自走式小汽车库 445 辆和自行车库 b\、战时功能：乙类常 6 级二等人员掩蔽所物质库及固定电话。 由泗洪永泰置业有限公司开发、标力建设集团有限公司承建的泗洪河滨一号花园小区 6#~9#楼位于泗洪县泗州大街北侧泰山南路东侧。该项目总建筑面积 66599 ㎡，地下16781 ㎡，地上49818 ㎡，由四栋高层及地下车库组成，地下1 层，地上23 层——25 层，建筑结构采用现浇钢筋混凝土框架—剪力墙结构及剪力墙结构。 经综合分析，本工程采用槽钢悬臂式挑架。 二、材料选用： 1、本工程脚手架采用φ48 m m ，壁厚 3.5m m 长度为 4～6 m 和 1.7～2.0米，钢管扣件进场必须仔细检查，保证质量。 2、连墙材料采用钢管与砼结构刚性连接，安全网用符合标准的密目网（阻燃）。 三、方案设计： 1、结构形式 6、7、9#楼二层楼以上采用槽钢悬臂式挑架，8#楼四层以上采用槽钢悬臂式挑架，每六层悬挑一次（层高 2.9m ），每悬挑一次架体不超过 18m ，进行分段搭设外脚手架。 2、立杆挑架落在槽钢的钢筋头上，立杆纵距 La=1.5m ，立杆横距 Lb=0.90m 。立杆必须用连墙件与建筑结构可靠连接，立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在两个方向错开的距离不宜小于 500 ㎜，各接头中心至节点的距离不宜大于步距的 1/3，立杆顶端高出女儿墙上口 1.00m ，低于檐口下端 500 ㎜。 3、步距 脚手架全高内步距均为 H=1.80m...
