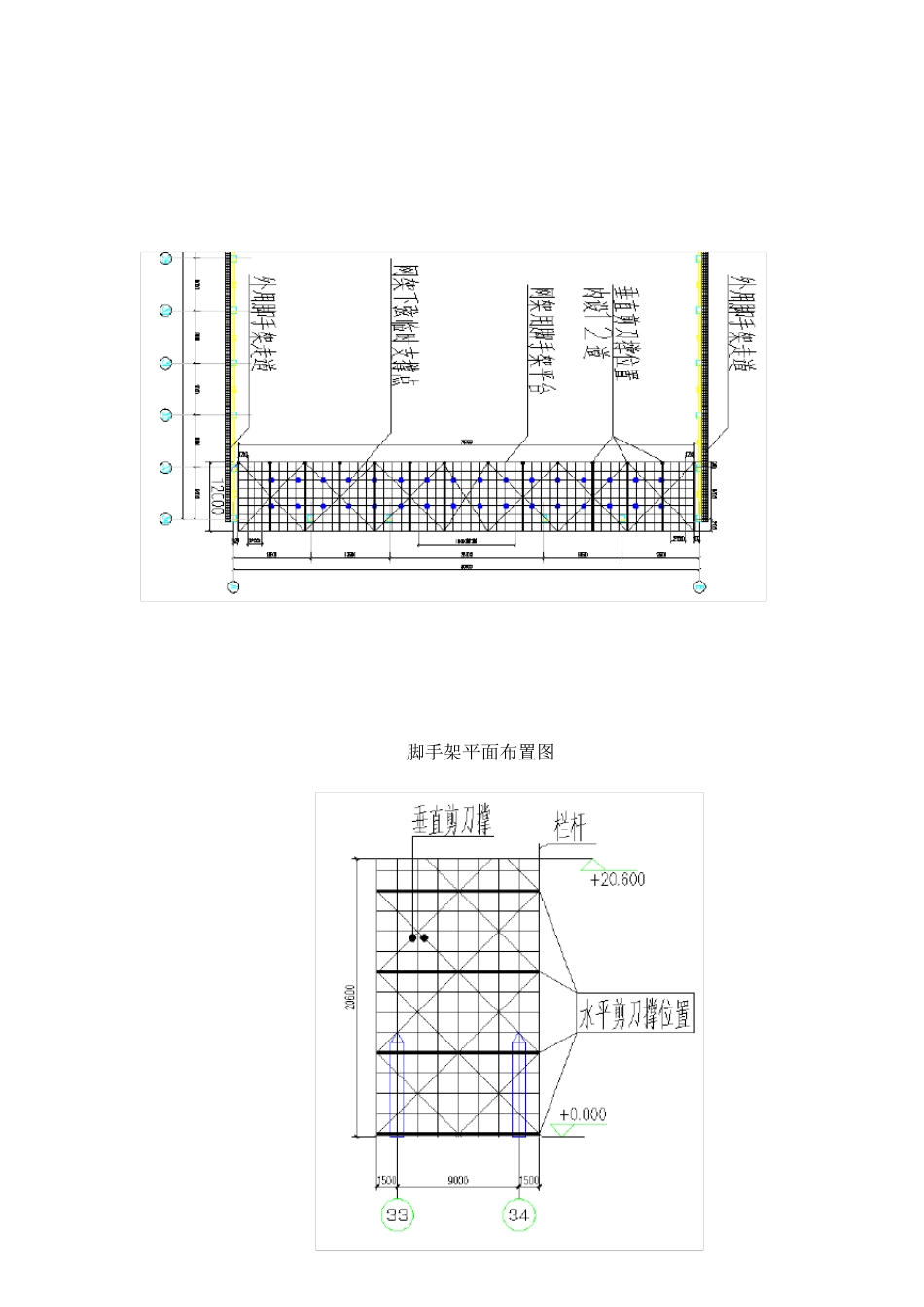

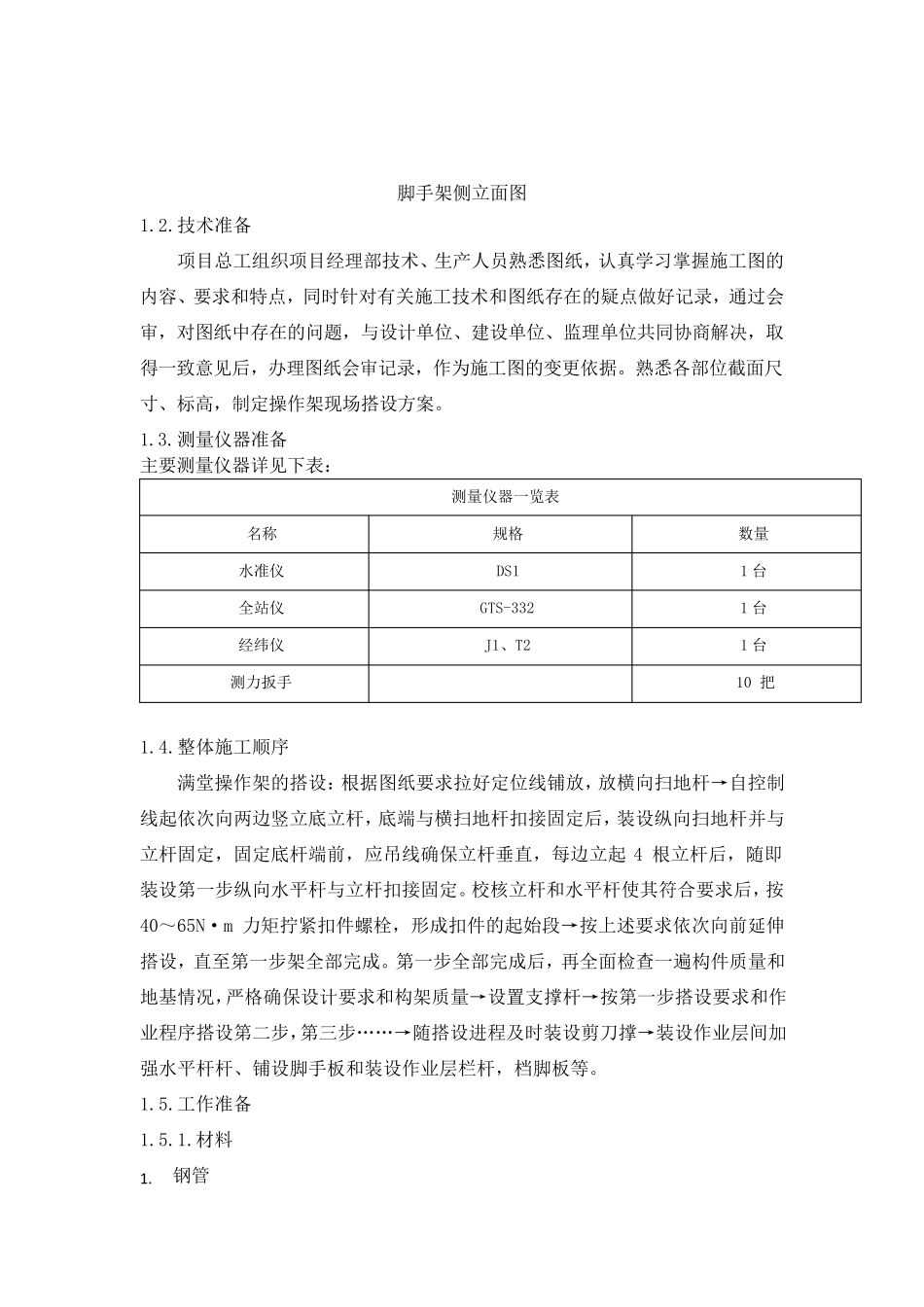

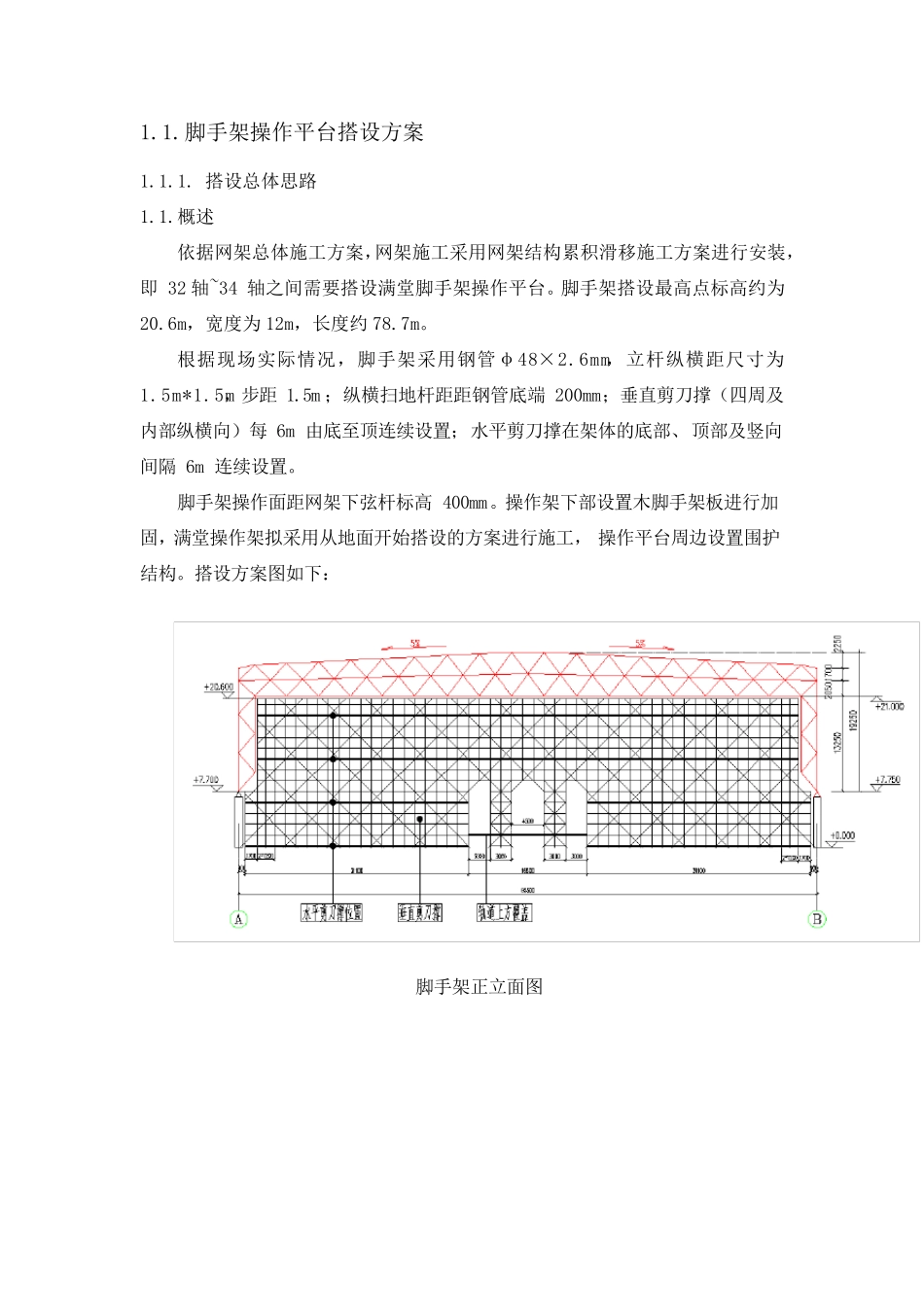

1.1. 脚手架操作平台搭设方案 1.1.1. 搭设总体思路 1.1.概述 依据网架总体施工方案，网架施工采用网架结构累积滑移施工方案进行安装，即 32 轴~34 轴之间需要搭设满堂脚手架操作平台。脚手架搭设最高点标高约为 20.6m，宽度为12m，长度约78.7m。 根据现场实际情况，脚手架采用钢管φ48×2.6mm，立杆纵横距尺寸为 1.5m*1.5m，步距 1.5m ；纵横扫地杆距距钢管底端 200mm；垂直剪刀撑（四周及内部纵横向）每 6m 由底至顶连续设置；水平剪刀撑在架体的底部、顶部及竖向间隔 6m 连续设置。 脚手架操作面距网架下弦杆标高400mm。操作架下部设置木脚手架板进行加固，满堂操作架拟采用从地面开始搭设的方案进行施工，操作平台周边设置围护结构。搭设方案图如下： 脚手架正立面图 脚手架平面布置图 脚 手 架 侧 立 面 图 1.2.技 术 准 备 项 目 总 工 组 织 项 目 经 理 部 技 术 、 生 产 人 员 熟 悉 图 纸 ， 认 真 学 习 掌 握 施 工 图 的内 容 、 要 求 和 特 点 ， 同 时 针 对 有 关 施 工 技 术 和 图 纸 存 在 的 疑 点 做 好 记 录 ， 通 过 会审 ， 对 图 纸 中 存 在 的 问 题 ， 与 设 计 单 位 、 建 设 单 位 、 监 理 单 位 共 同 协 商 解 决 ， 取得 一 致 意 见 后 ， 办 理 图 纸 会 审 记 录 ， 作 为 施 工 图 的 变 更 依 据 。 熟 悉 各 部 位 截 面 尺寸 、 标 高 ， 制 定 操 作 架 现 场 搭 设 方 案 。 1.3.测 量 仪 器 准 备 主 要 测 量 仪 器 详 见 下 表 ： 测 量 仪 器 一 览 表 名 称 规 格 数 量 水 准 仪 DS1 1 台 全 站 仪 GTS-332 1 台 经 纬 仪 J1、 T2 1 台 测 力 扳 手 10 把 1.4.整体施 工 顺序 满堂操 作 架 的 搭 设 ： 根据 图 纸 要 求 拉好 定 位 线铺放， 放横向扫地杆→自控制线起依 次向两边竖立 底立 杆， 底端与 横扫地杆扣接固定 后 ， 装设 纵向扫地杆并与立 杆固定 ， 固定 底杆端前， 应吊线确保立 杆垂直， 每边立 起 4 根立 杆后 ， 随即装设 第一 步纵向水 平杆与 立 杆扣接固定 。 校核立 杆和 水 平杆使其符合要 求 后 ， 按 40～65N·m 力 矩拧紧扣件螺栓， 形成扣件的...
