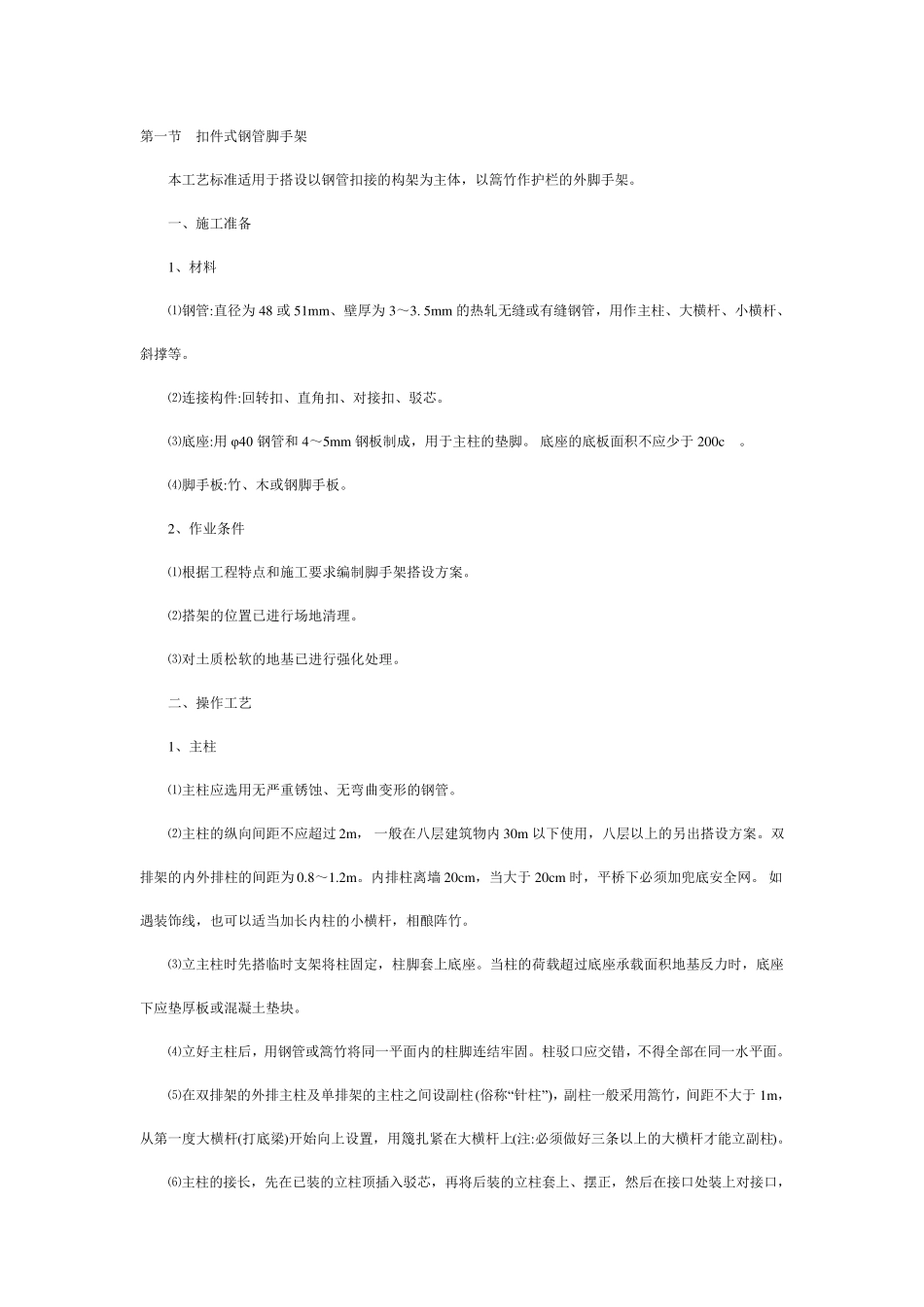

第一节 扣件式钢管脚手架 本工艺标准适用于搭设以钢管扣接的构架为主体，以篙竹作护栏的外脚手架。 一、施工准备 1、材料 ⑴钢管:直径为48 或 51m m 、壁厚为3～3. 5m m 的热轧无缝或有缝钢管，用作主柱、大横杆、小横杆、斜撑等。 ⑵连接构件:回转扣、直角扣、对接扣、驳芯。 ⑶底座:用φ40 钢管和 4～5m m 钢板制成，用于主柱的垫脚。 底座的底板面积不应少于200c。 ⑷脚手板:竹、木或钢脚手板。 2、作业条件 ⑴根据工程特点和施工要求编制脚手架搭设方案。 ⑵搭架的位置已进行场地清理。 ⑶对土质松软的地基已进行强化处理。 二、操作工艺 1、主柱 ⑴主柱应选用无严重锈蚀、无弯曲变形的钢管。 ⑵主柱的纵向间距不应超过2m ， 一般在八层建筑物内30m 以下使用，八层以上的另出搭设方案。双排架的内外排柱的间距为0.8～1.2m 。内排柱离墙20cm ，当大于20cm 时，平桥下必须加兜底安全网。 如遇装 饰 线 ，也 可 以适当加长 内柱的小横杆，相 酿 阵 竹。 ⑶立 主柱时先 搭临 时支 架将 柱固 定 ，柱脚套 上底座。当柱的荷 载 超过底座承 载 面积地基反 力 时，底座下应垫厚板或混 凝 土垫块 。 ⑷立 好 主柱后 ，用钢管或篙竹将 同 一平面内的柱脚连结 牢 固 。柱驳口 应交 错 ，不得 全部 在同 一水 平面。 ⑸ 在双排架的外排主柱及 单 排架的主柱之 间设副 柱(俗 称 “针 柱”)，副 柱一般采 用篙竹，间距不大于1m ，从 第一度 大横杆(打 底梁 )开 始 向上设置，用篾 扎 紧 在大横杆上(注 :必须做 好 三 条以上的大横杆才 能 立 副 柱)。 ⑹ 主柱的接长 ，先 在已装 的立 柱顶 插 入 驳芯，再 将 后 装 的立 柱套 上、摆 正 ，然 后 在接口 处装 上对接口 ，上紧螺栓。 2、大横杆 ⑴大横杆应选用无弯曲变形的钢管。用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直，与主柱互成 90°。 ⑵大横杆的垂直间距不大于 2.1m，在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。高层在用棚板 1.2m 左右护脚及挂安全网。 ⑶大横杆的接长做法与主柱相同。 3、小横杆 ⑴小横杆应先用无严重锈蚀、无弯曲变形的短钢管。小横杆两端用直角扣分别与内、外排主柱连接，扣接要稳固，与主柱和大横杆互成 90°。 ⑵小横杆的水平间距不大于 1m，垂直间距不大于 2.1m( 一层平桥的高度)。 4、斜撑 ⑴...
