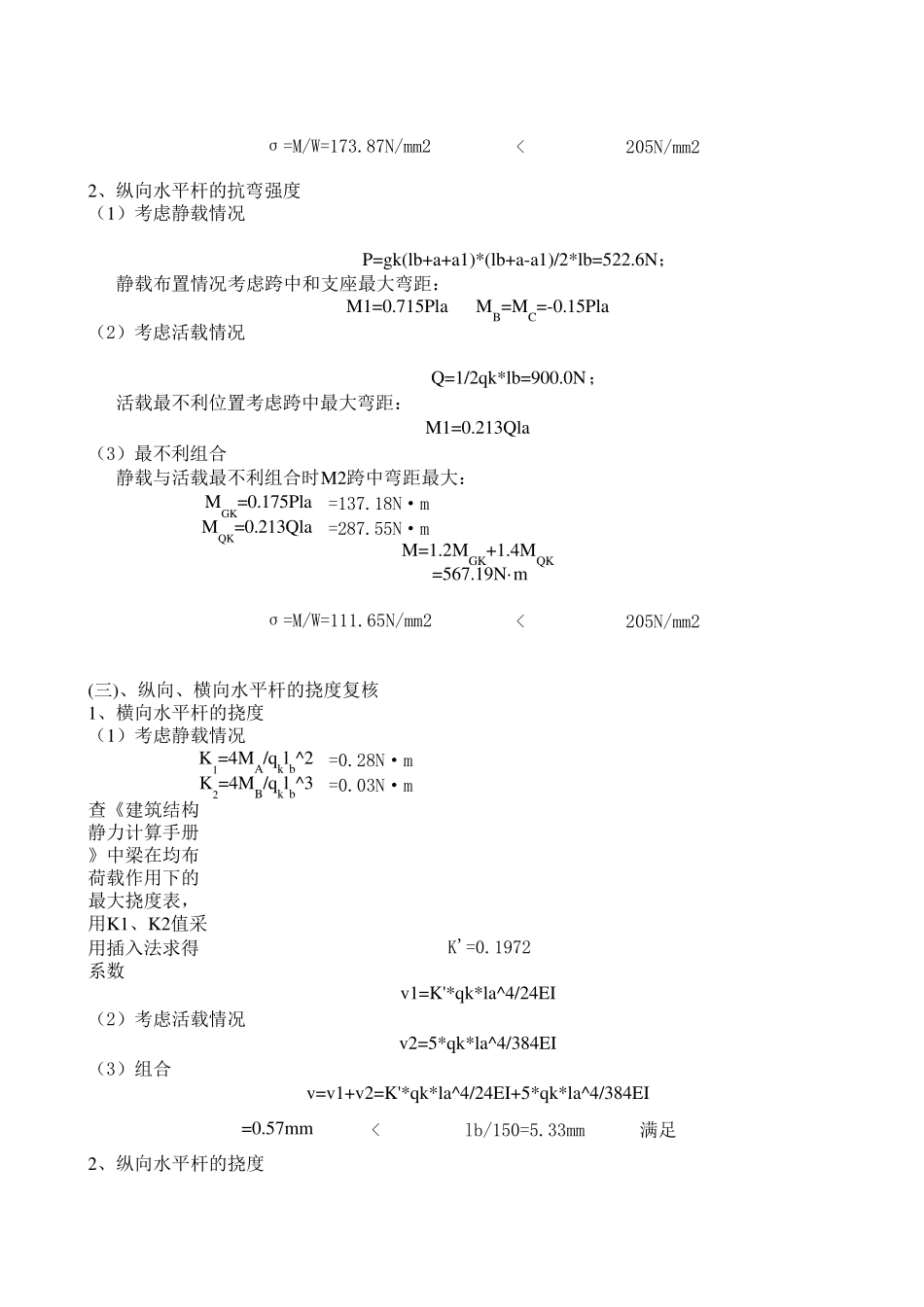

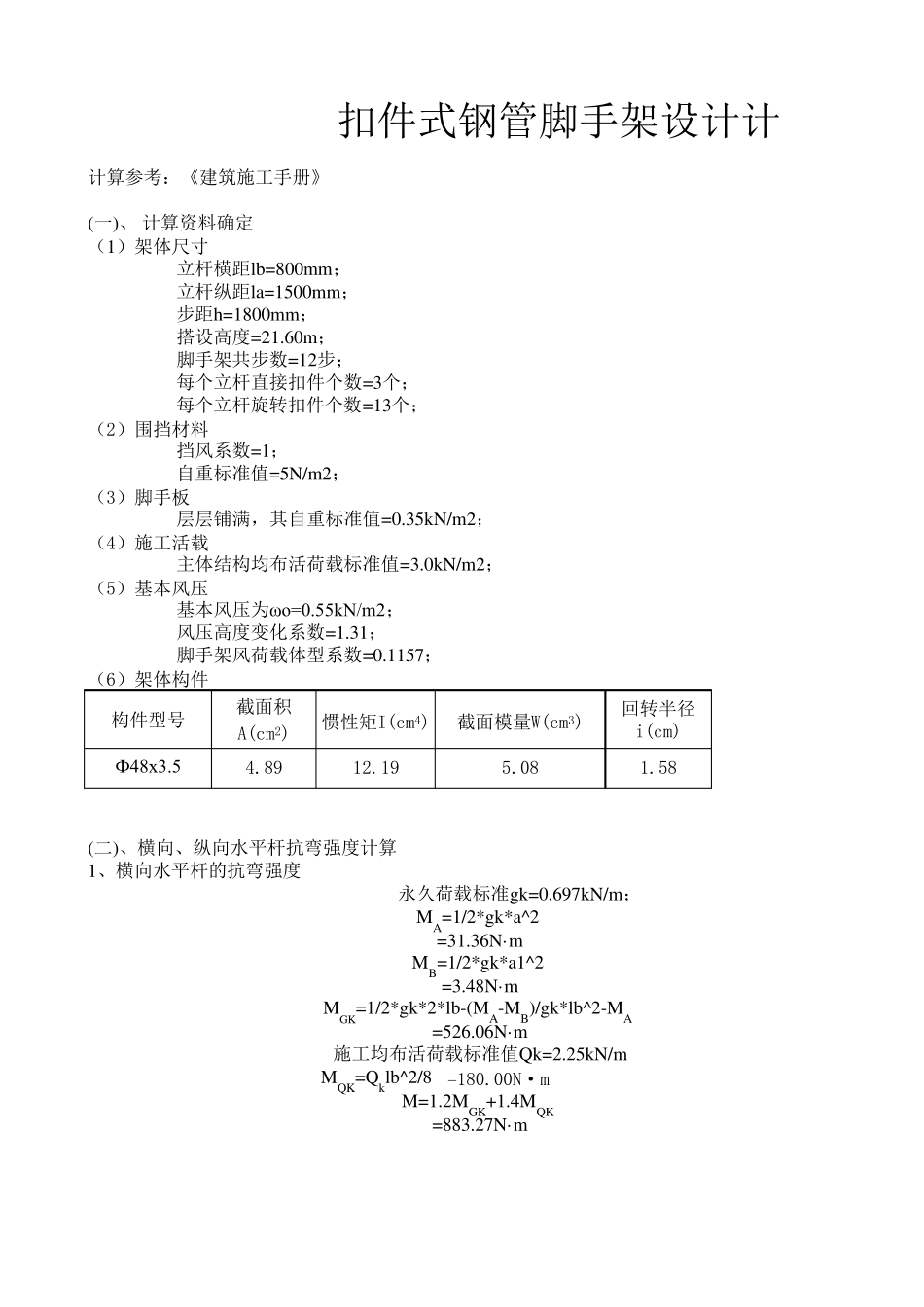

构件型号截面积A(cm2)惯性矩I(cm4)截面模量W(cm3)回转半径i(cm)Ф48x3.54.8912.195.081.58M=1.2MGK+1.4MQK =883.27N·mMB=1/2*gk*a1^2 =3.48N·mMGK=1/2*gk*2*lb-(MA-MB)/gk*lb^2-MA =526.06N·m 施工均布活荷载标准值Qk=2.25kN/mMQK=Qklb^2/8 =180.00N·m(二)、横向、纵向水平杆抗弯强度计算1、横向水平杆的抗弯强度 永久荷载标准gk=0.697kN/m；MA=1/2*gk*a^2 =31.36N·m 主体结构均布活荷载标准值=3.0kN/m2；（5）基本风压 基本风压为ωo=0.55kN/m2； 风压高度变化系数=1.31； 脚手架风荷载体型系数=0.1157；（6）架体构件（2）围挡材料 挡风系数=1； 自重标准值=5N/m2；（3）脚手板 层层铺满，其自重标准值=0.35kN/m2；（4）施工活载 立杆纵距la=1500mm； 步距h=1800mm； 搭设高度=21.60m； 脚手架共步数=12步； 每个立杆直接扣件个数=3个； 每个立杆旋转扣件个数=13个；扣件式钢管脚手架设计计计算参考：《建筑施工手册》(一)、 计算资料确定（1）架体尺寸 立杆横距lb=800mm；< 205N/mm2< 205N/mm2查《建筑结构静力计算手册》中梁在均布荷载作用下的最大挠度表，用K1、K2值采用插入法求得系数 K'=0.1972< lb/150=5.33mm满足v=v1+v2=K'*qk*la^4/24EI+5*qk*la^4/384EI =0.57mm2、纵向水平杆的挠度（2）考虑活载情况v2=5*qk*la^4/384EI（3）组合K2=4MB/qklb^3 =0.03N·mv1=K'*qk*la^4/24EI σ=M/W=111.65N/mm2(三)、纵向、横向水平杆的挠度复核1、横向水平杆的挠度（1）考虑静载情况K1=4MA/qklb^2 =0.28N·mMGK=0.175Pla =137.18N·mMQK=0.213Qla =287.55N·mM=1.2MGK+1.4MQK =567.19N·m Q=1/2qk*lb=900.0N； 活载最不利位置考虑跨中最大弯距：M1=0.213Qla（3）最不利组合 静载与活载最不利组合时M2跨中弯距最大： P=gk(lb+a+a1)*(lb+a-a1)/2*lb=522.6N； 静载布置情况考虑跨中和支座最大弯距：M1=0.715Pla MB=MC=-0.15Pla（2）考虑活载情况 σ=M/W=173.87N/mm22、纵向水平杆的抗弯强度（1）考虑静载情况 =2.76mm< 纵向水平杆与立杆连接时扣件受到的垂直作用力包括贴立杆的横向水平杆荷载F和M1在扣件处引起的与F同向的最大剪力V之和。< Rc=8.00KN< Rc=8.00KN满足纵向水平杆与立杆连接时扣件的抗滑承载力安全要求脚手架结构自重标准产生的轴向力NG1K构配件自重标准产生的轴向力NG2K 立杆的长细长λ=lo/i(i为截面回转半径,查表Ф48x3.5mm钢管i=1.58cm)=197.37； 根据立杆的长细长λ查表或7320/λ^2...
