脱模机构设计

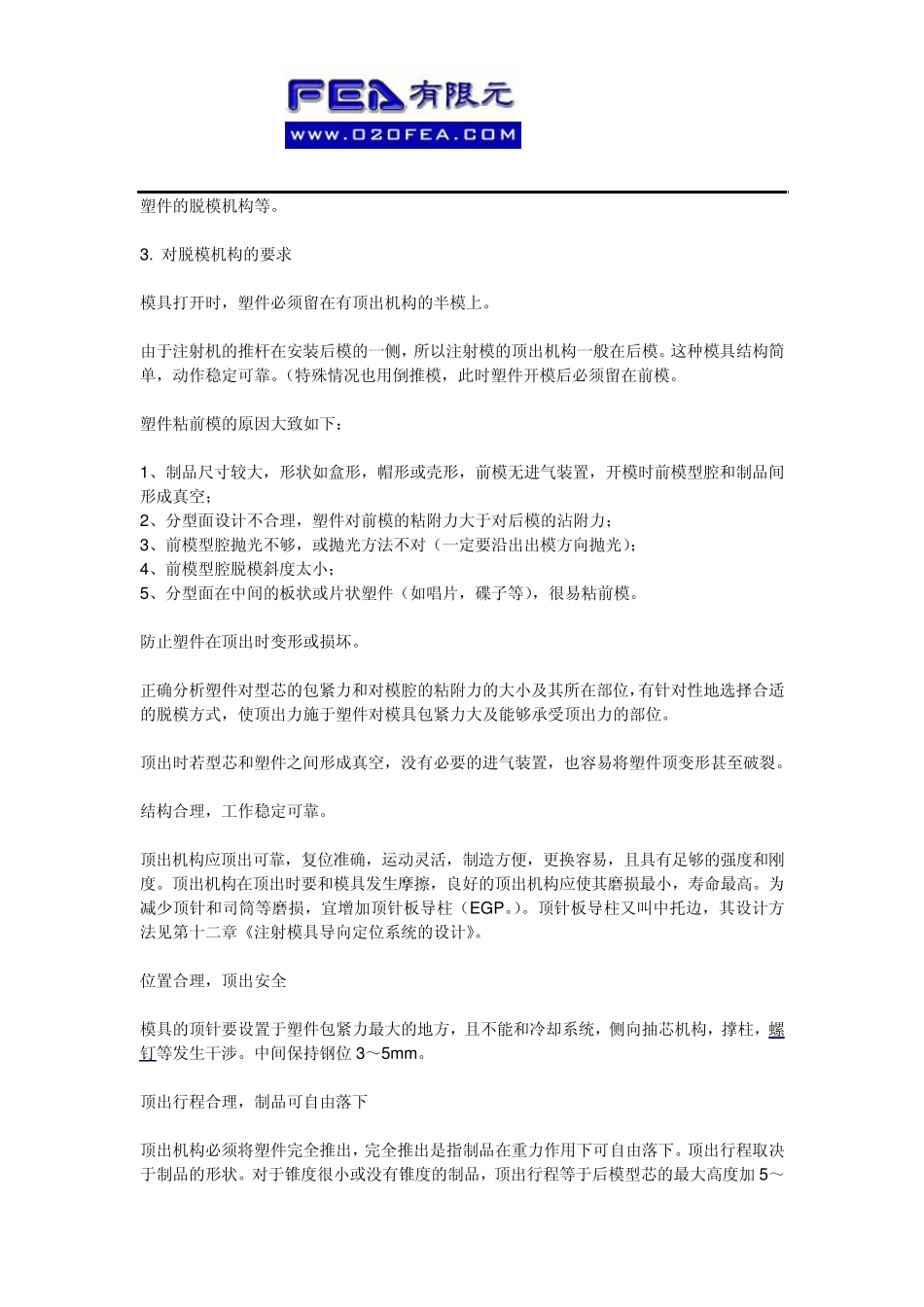

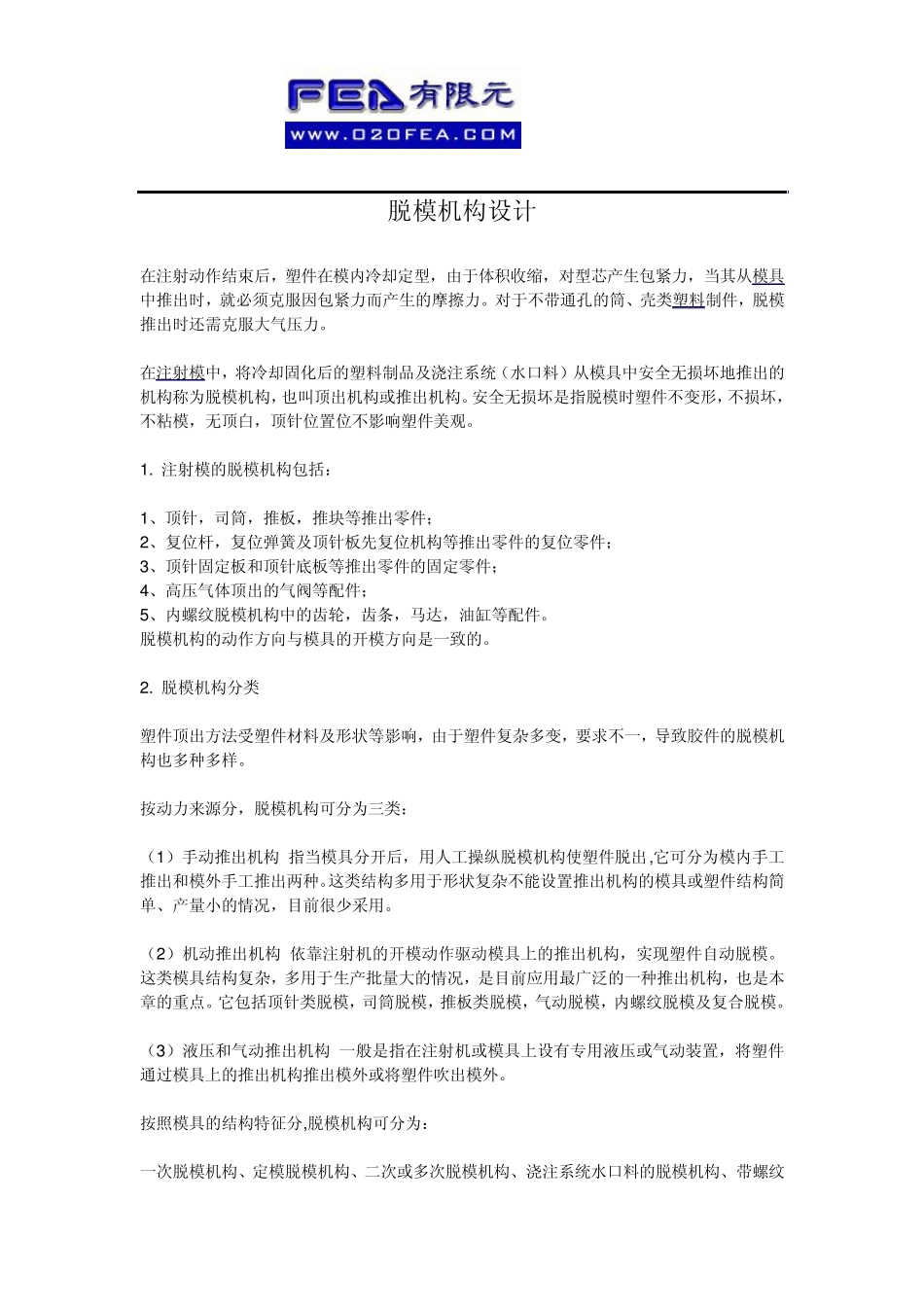

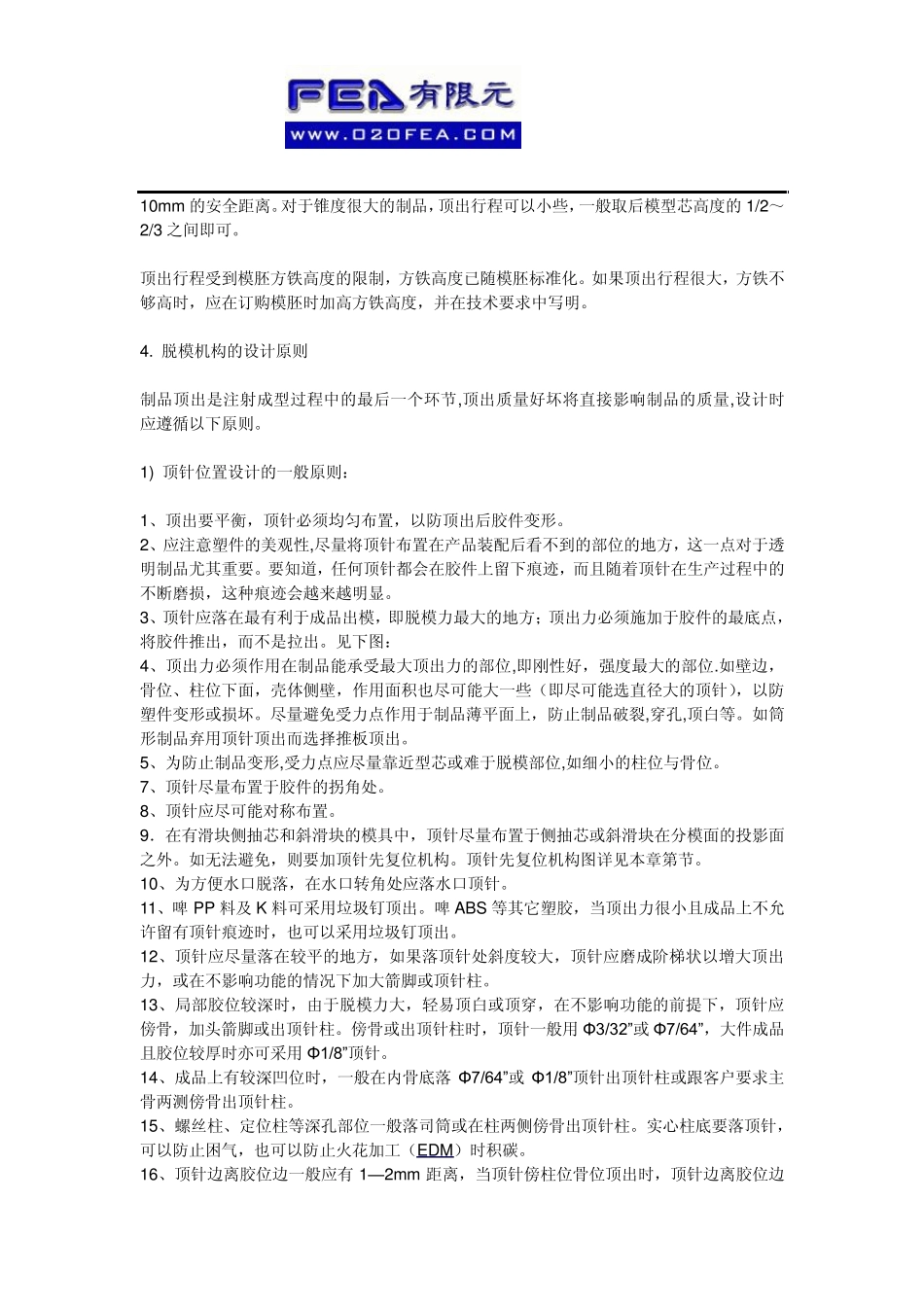

脱模机构设计 在注射动作结束后，塑件在模内冷却定型，由于体积收缩，对型芯产生包紧力，当其从模具中推出时，就必须克服因包紧力而产生的摩擦力。对于不带通孔的筒、壳类塑料制件，脱模推出时还需克服大气压力。 在注射模中，将冷却固化后的塑料制品及浇注系统（水口料）从模具中安全无损坏地推出的机构称为脱模机构，也叫顶出机构或推出机构。安全无损坏是指脱模时塑件不变形，不损坏，不粘模，无顶白，顶针位置位不影响塑件美观。 1 . 注射模的脱模机构包括： 1 、顶针，司筒，推板，推块等推出零件； 2 、复位杆，复位弹簧及顶针板先复位机构等推出零件的复位零件； 3 、顶针固定板和顶针底板等推出零件的固定零件； 4 、高压气体顶出的气阀等配件； 5 、内螺纹脱模机构中的齿轮，齿条，马达，油缸等配件。 脱模机构的动作方向与模具的开模方向是一致的。 2 . 脱模机构分类 塑件顶出方法受塑件材料及形状等影响，由于塑件复杂多变，要求不一，导致胶件的脱模机构也多种多样。 按动力来源分，脱模机构可分为三类： （1 ）手动推出机构 指当模具分开后，用人工操纵脱模机构使塑件脱出,它可分为模内手工推出和模外手工推出两种。这类结构多用于形状复杂不能设置推出机构的模具或塑件结构简单、产量小的情况，目前很少采用。 （2 ）机动推出机构 依靠注射机的开模动作驱动模具上的推出机构，实现塑件自动脱模。这类模具结构复杂，多用于生产批量大的情况，是目前应用最广泛的一种推出机构，也是本章的重点。它包括顶针类脱模，司筒脱模，推板类脱模，气动脱模，内螺纹脱模及复合脱模。 （3 ）液压和气动推出机构 一般是指在注射机或模具上设有专用液压或气动装置，将塑件通过模具上的推出机构推出模外或将塑件吹出模外。 按照模具的结构特征分,脱模机构可分为： 一次脱模机构、定模脱模机构、二次或多次脱模机构、浇注系统水口料的脱模机构、带螺纹 塑件的脱模机构等。 3. 对脱模机构的要求 模具打开时，塑件必须留在有顶出机构的半模上。 由于注射机的推杆在安装后模的一侧，所以注射模的顶出机构一般在后模。这种模具结构简单，动作稳定可靠。（特殊情况也用倒推模，此时塑件开模后必须留在前模。 塑件粘前模的原因大致如下： 1、制品尺寸较大，形状如盒形，帽形或壳形，前模无进气装置，开模时前模型腔和制品间形成真空； 2、分型面设计不合理，塑件对前模的粘附力大于对后模的沾附力； 3、前模型腔抛...
