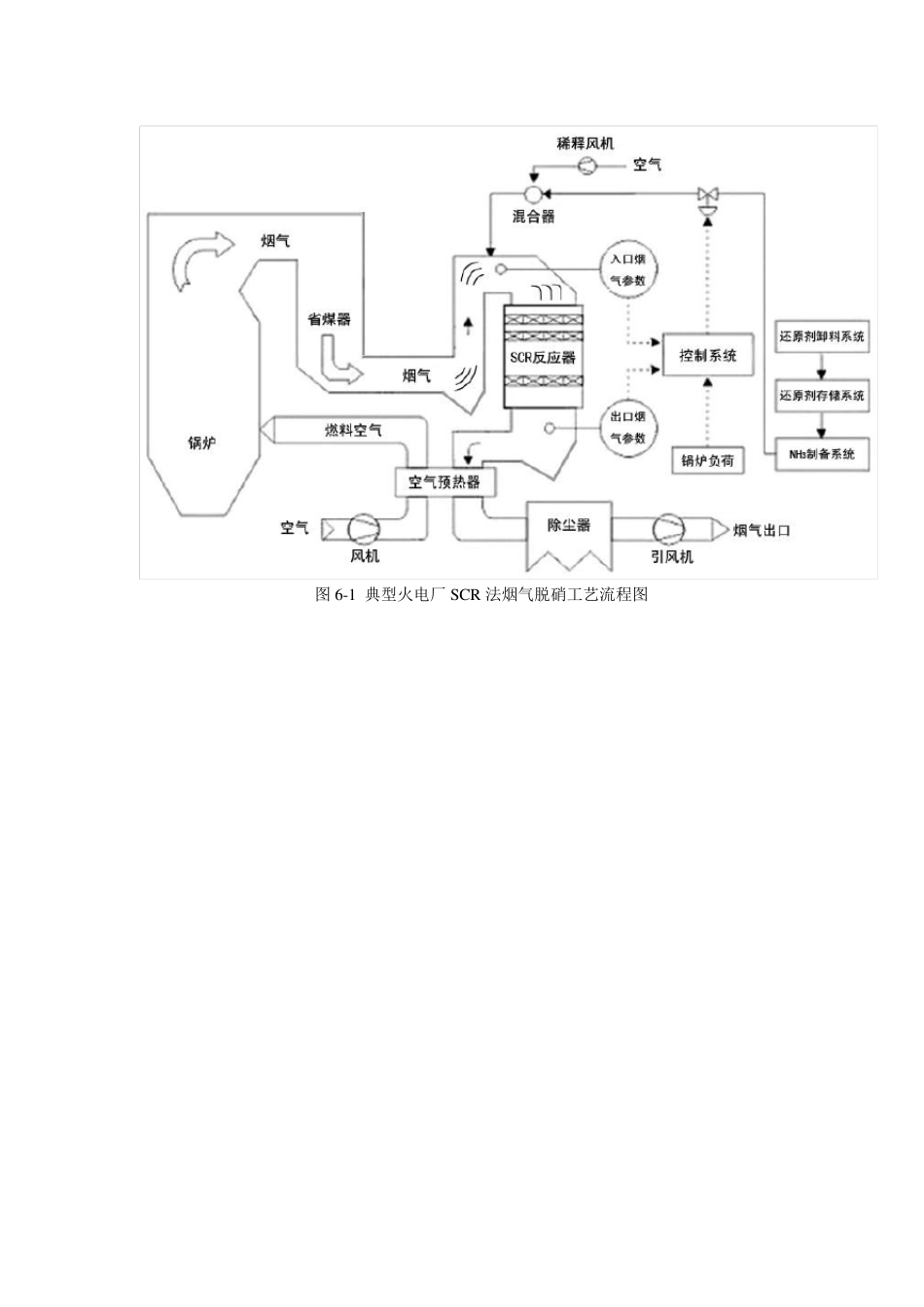

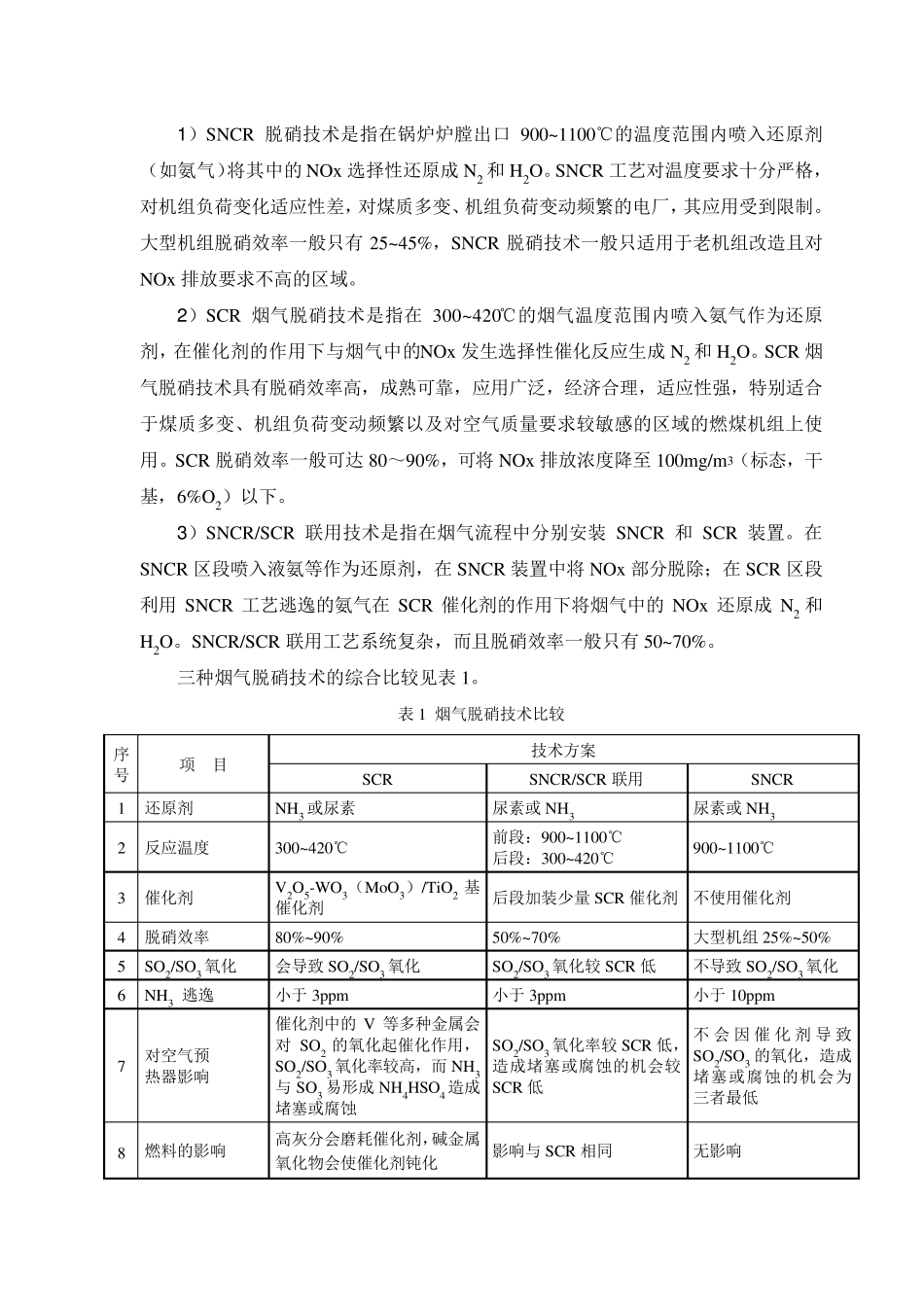

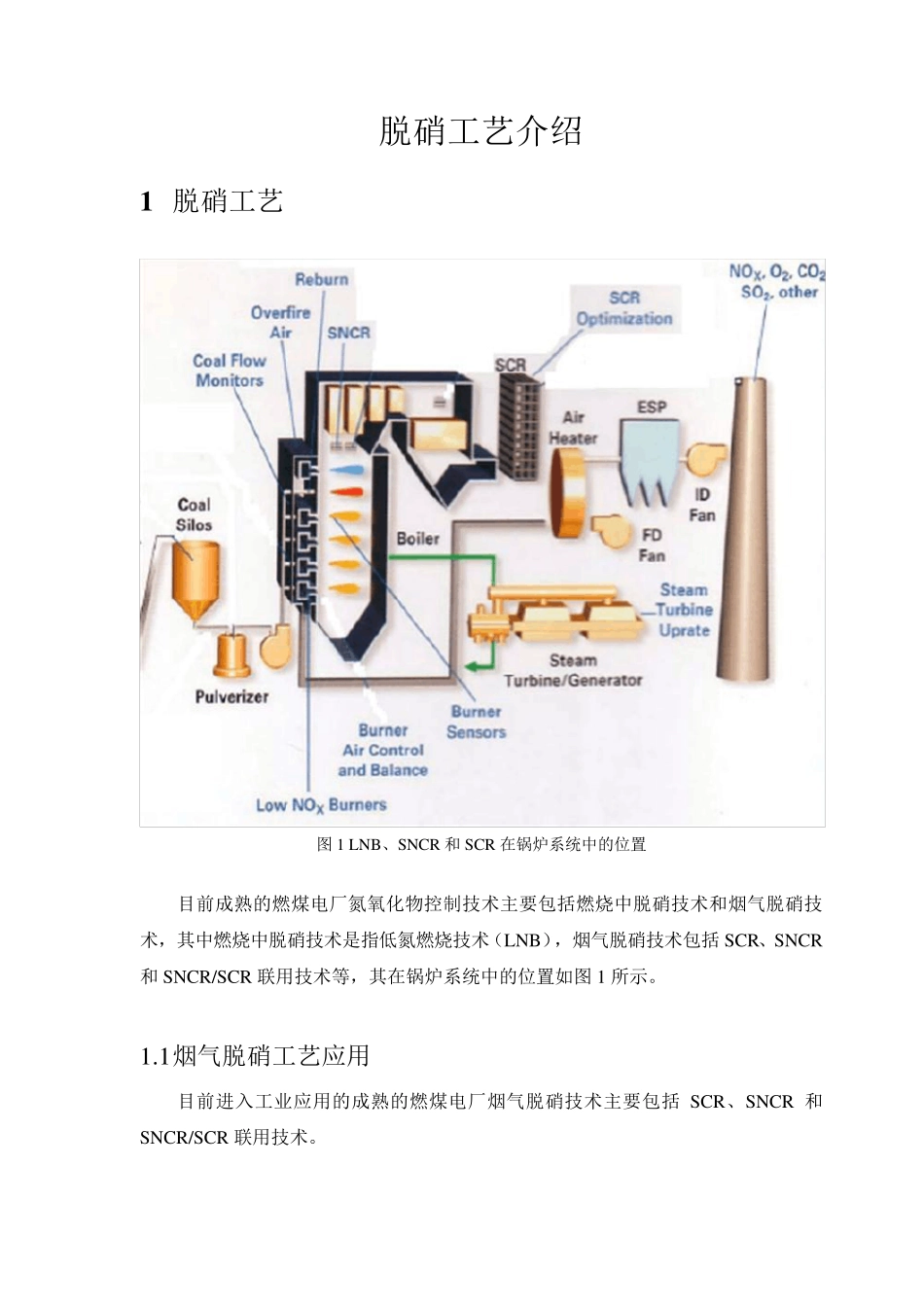

图6-1 典型火电厂 SCR 法烟气脱硝工艺流程图 脱硝工艺介绍 1 脱硝工艺 图1 LNB、SNCR 和 SCR 在锅炉系统中的位置 目前成熟的燃煤电厂氮氧化物控制技术主要包括燃烧中脱硝技术和烟气脱硝技术，其中燃烧中脱硝技术是指低氮燃烧技术（LNB），烟气脱硝技术包括 SCR、SNCR和 SNCR/SCR 联用技术等，其在锅炉系统中的位置如图1 所示。 1.1 烟气脱硝工艺应用 目前进入工业应用的成熟的燃煤电厂烟气脱硝技术主要包括 SCR、SNCR 和SNCR/SCR 联用技术。 1）SNCR 脱硝技术是指在锅炉炉膛出口900~1100℃的温度范围内喷入还原剂（如氨气）将其中的 NOx 选择性还原成 N2 和 H2O。SNCR 工艺对温度要求十分严格，对机组负荷变化适应性差，对煤质多变、机组负荷变动频繁的电厂，其应用受到限制。大型机组脱硝效率一般只有 25~45%，SNCR 脱硝技术一般只适用于老机组改造且对NOx 排放要求不高的区域。 2）SCR 烟气脱硝技术是指在300~420℃的烟气温度范围内喷入氨气作为还原剂，在催化剂的作用下与烟气中的NOx 发生选择性催化反应生成 N2 和 H2O。SCR 烟气脱硝技术具有脱硝效率高，成熟可靠，应用广泛，经济合理，适应性强，特别适合于煤质多变、机组负荷变动频繁以及对空气质量要求较敏感的区域的燃煤机组上使用。SCR 脱硝效率一般可达 80～90%，可将 NOx 排放浓度降至 100mg/m3（标态，干基，6%O2）以下。 3）SNCR/SCR 联用技术是指在烟气流程中分别安装 SNCR 和 SCR 装置。在SNCR 区段喷入液氨等作为还原剂，在SNCR 装置中将 NOx 部分脱除；在SCR 区段利用 SNCR 工艺逃逸的氨气在SCR 催化剂的作用下将烟气中的 NOx 还原成 N2 和H2O。SNCR/SCR 联用工艺系统复杂，而且脱硝效率一般只有 50~70%。 三种烟气脱硝技术的综合比较见表 1。 表 1 烟气脱硝技术比较 序号 项 目 技术方案 SCR SNCR/SCR 联用 SNCR 1 还原剂 NH3 或尿素 尿素或 NH3 尿素或 NH3 2 反应温度 300~420℃ 前段：900~1100℃ 后段：300~420℃ 900~1100℃ 3 催化剂 V2O5-WO3（MoO3）/TiO2 基催化剂 后段加装少量 SCR 催化剂 不使用催化剂 4 脱硝效率 80%~90% 50%~70% 大型机组 25%~50% 5 SO2/SO3 氧化 会导致 SO2/SO3 氧化 SO2/SO3 氧化较 SCR 低 不导致 SO2/SO3 氧化 6 NH3 逃逸 小于 3ppm 小于 3ppm 小于 10ppm 7 对空气预 热器影响 催化剂中的 V 等多种金属会...
