脱硝整体调试方案

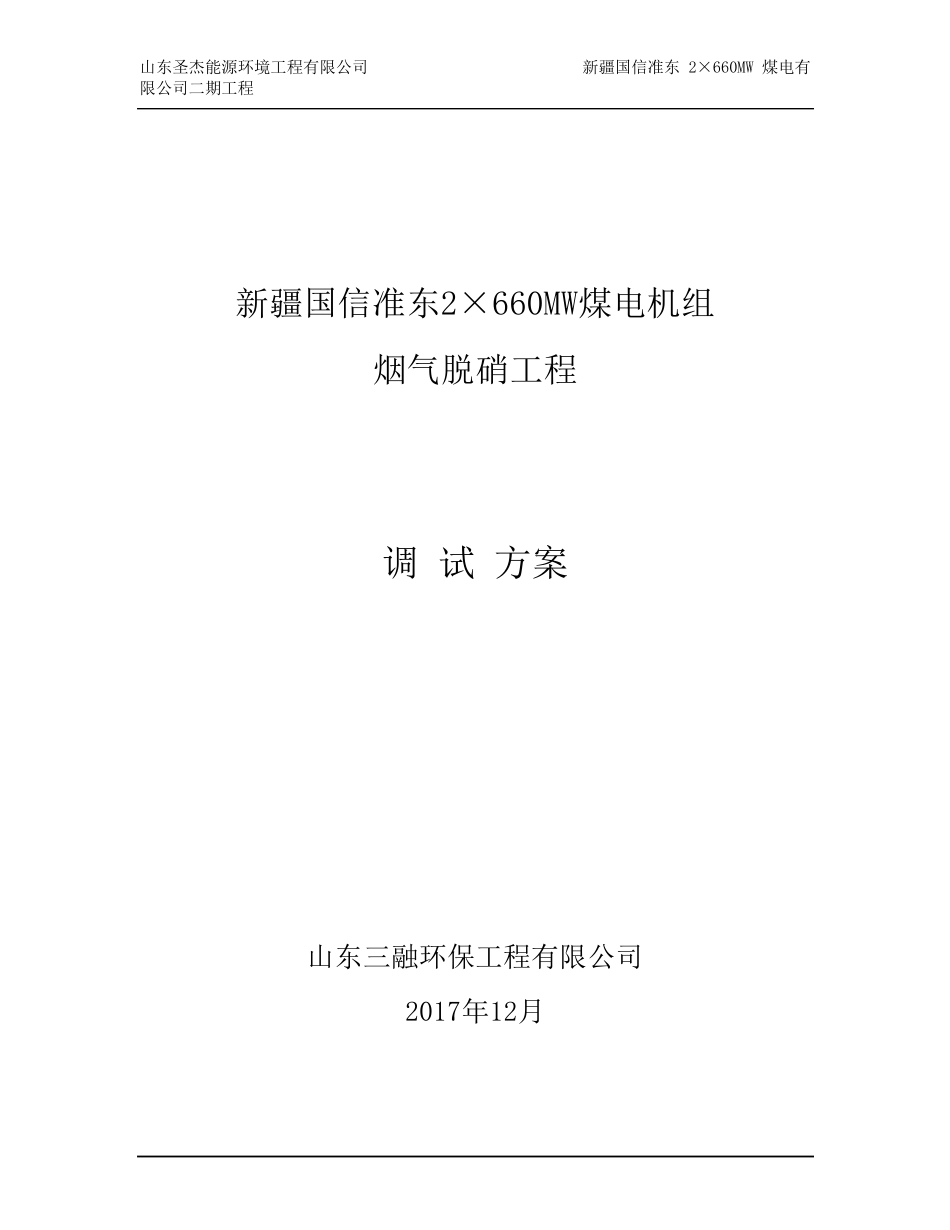

脱硝整体调试方案_第1页
1/22

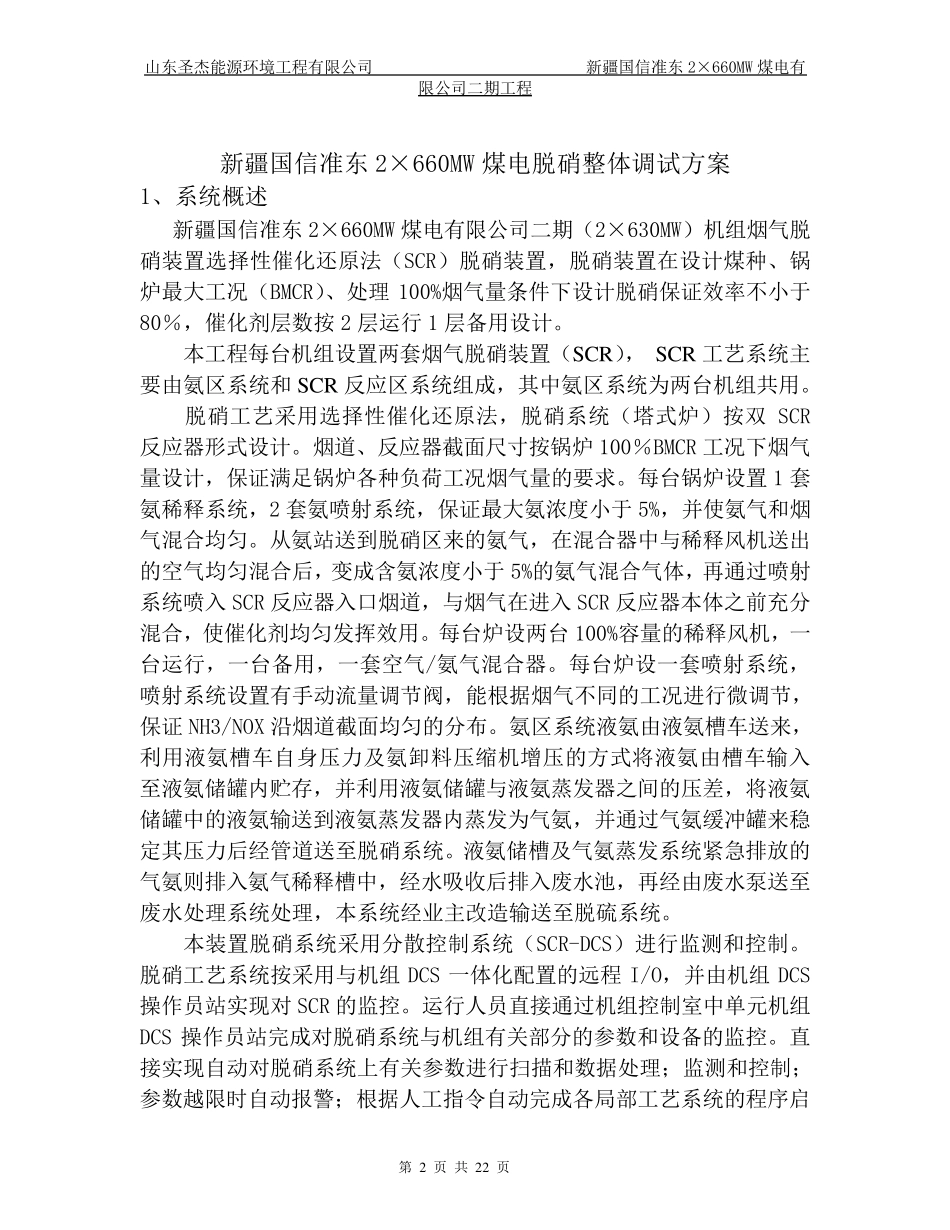

脱硝整体调试方案_第2页
2/22

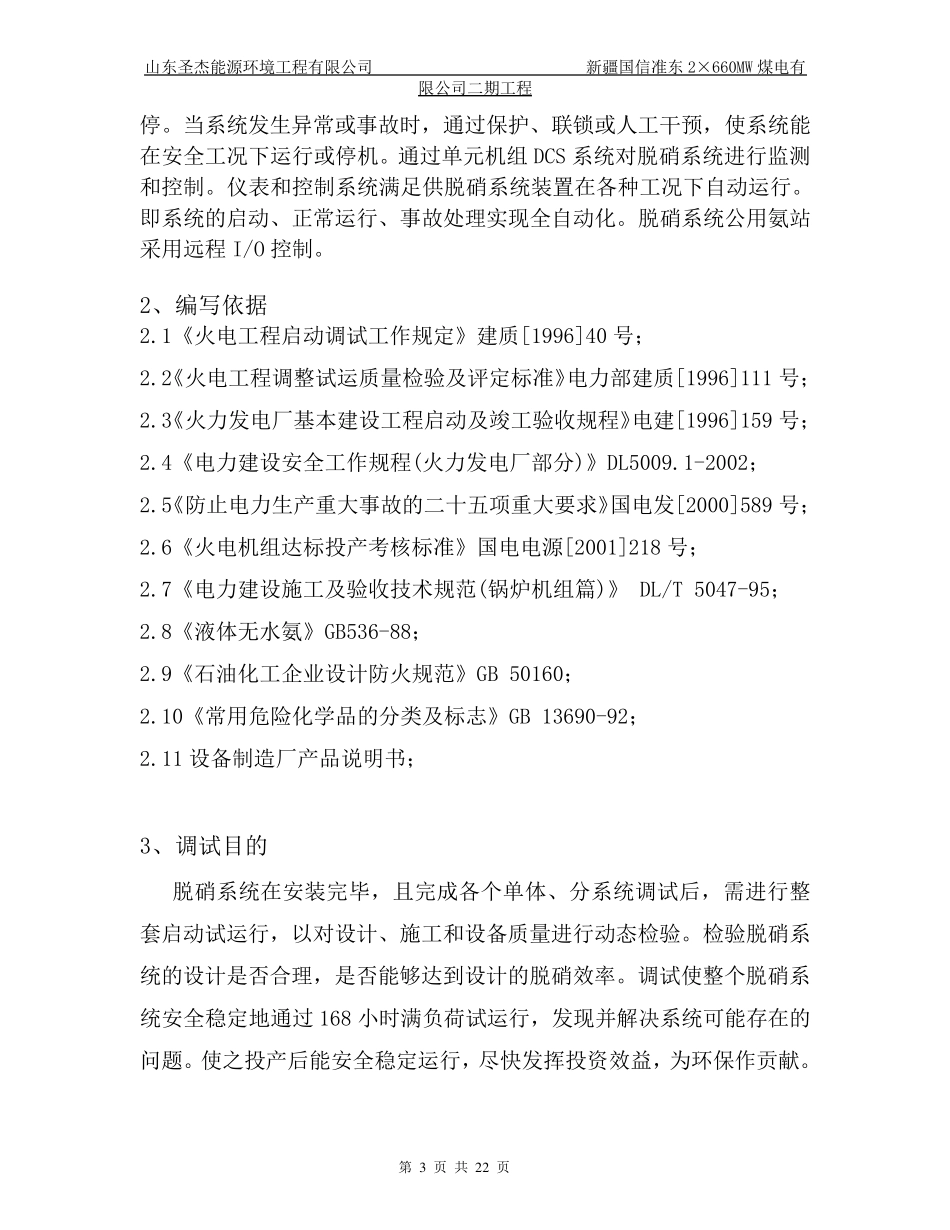

脱硝整体调试方案_第3页
3/22
山东圣杰能源环境工程有限公司 新疆国信准东2×660MW 煤电有限公司二期工程 新疆国信准东2×660MW煤电机组 烟气脱硝工程 调 试 方案 山东三融环保工程有限公司 2017年12月 山东圣杰能源环境工程有限公司 新疆国信准东2×660MW 煤电有限公司二期工程 第 2 页 共 22 页 新疆国信准东2×660MW 煤电脱硝整体调试方案 1、系统概述 新疆国信准东2×660MW 煤电有限公司二期(2×630MW)机组烟气脱硝装置选择性催化还原法(SCR)脱硝装置,脱硝装置在设计煤种、锅炉最大工况(BMCR)、处理 100%烟气量条件下设计脱硝保证效率不小于80%,催化剂层数按 2 层运行 1 层备用设计。 本工程每台机组设置两套烟气脱硝装置(SCR), SCR 工艺系统主要由氨区系统和 SCR 反应区系统组成,其中氨区系统为两台机组共用。 脱硝工艺采用选择性催化还原法,脱硝系统(塔式炉)按双 SCR反应器形式设计。烟道、反应器截面尺寸按锅炉 100%BMCR 工况下烟气量设计,保证满足锅炉各种负荷工况烟气量的要求。每台锅炉设置 1 套氨稀释系统,2 套氨喷射系统,保证最大氨浓度小于 5%,并使氨气和烟气混合均匀。从氨站送到脱硝区来的氨气,在混合器中与稀释风机送出的空气均匀混合后,变成含氨浓度小于 5%的氨气混合气体,再通过喷射系统喷入SCR 反应器入口烟道,与烟气在进入SCR 反应器本体之前充分混合,使催化剂均匀发挥 效用。每台炉设两台 100%容 量的稀释风机,一台运行,一 台备用,一 套空气/氨气混合器。每台炉设一 套喷射系统,喷射系统设置有手 动 流 量调节 阀 ,能根 据 烟气不同 的工况进行微 调节 ,保证 NH3/NOX 沿 烟道截面均匀的分布 。氨区系统液 氨由液 氨槽 车 送来,利 用液 氨槽 车 自 身 压 力 及 氨卸 料 压 缩 机增 压 的方式将 液 氨由槽 车 输 入至 液 氨储 罐 内 贮 存 ,并利 用液 氨储 罐 与液 氨蒸 发器之间 的压 差 ,将 液 氨储 罐 中的液 氨输 送到液 氨蒸 发器内 蒸 发为气氨,并通过气氨缓 冲 罐 来稳定 其压 力 后经 管 道送至 脱硝系统。液 氨储 槽 及 气氨蒸 发系统紧 急 排 放 的气氨则 排 入氨气稀释槽 中,经 水 吸 收 后排 入废 水 池 ,再经 由废 水 泵 送至废 水 处理系统处理,本系统经 业 主改 造 输 送至 脱硫 系统。 本装置脱硝系统采用分散 控 制 系统(SCR...
