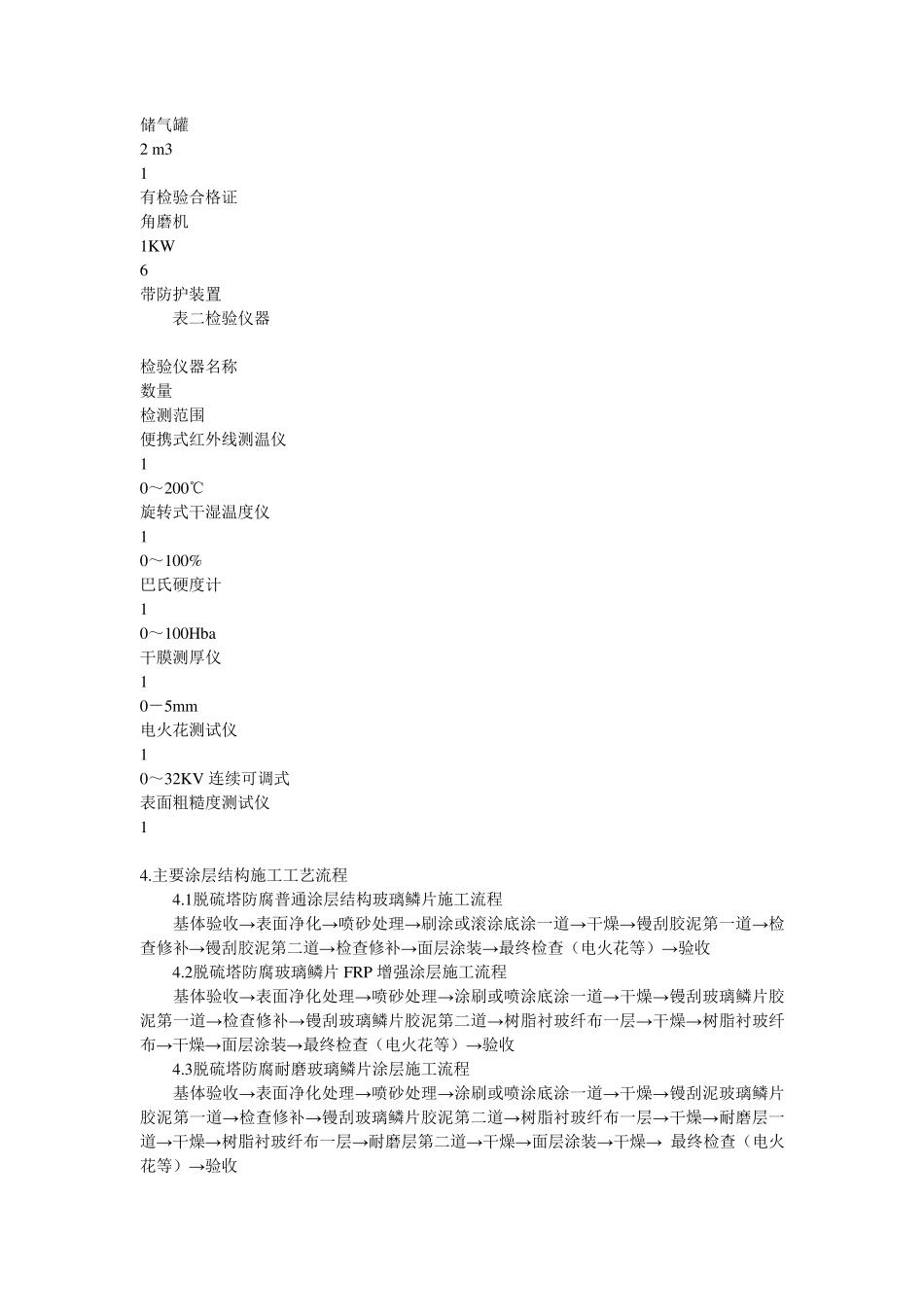

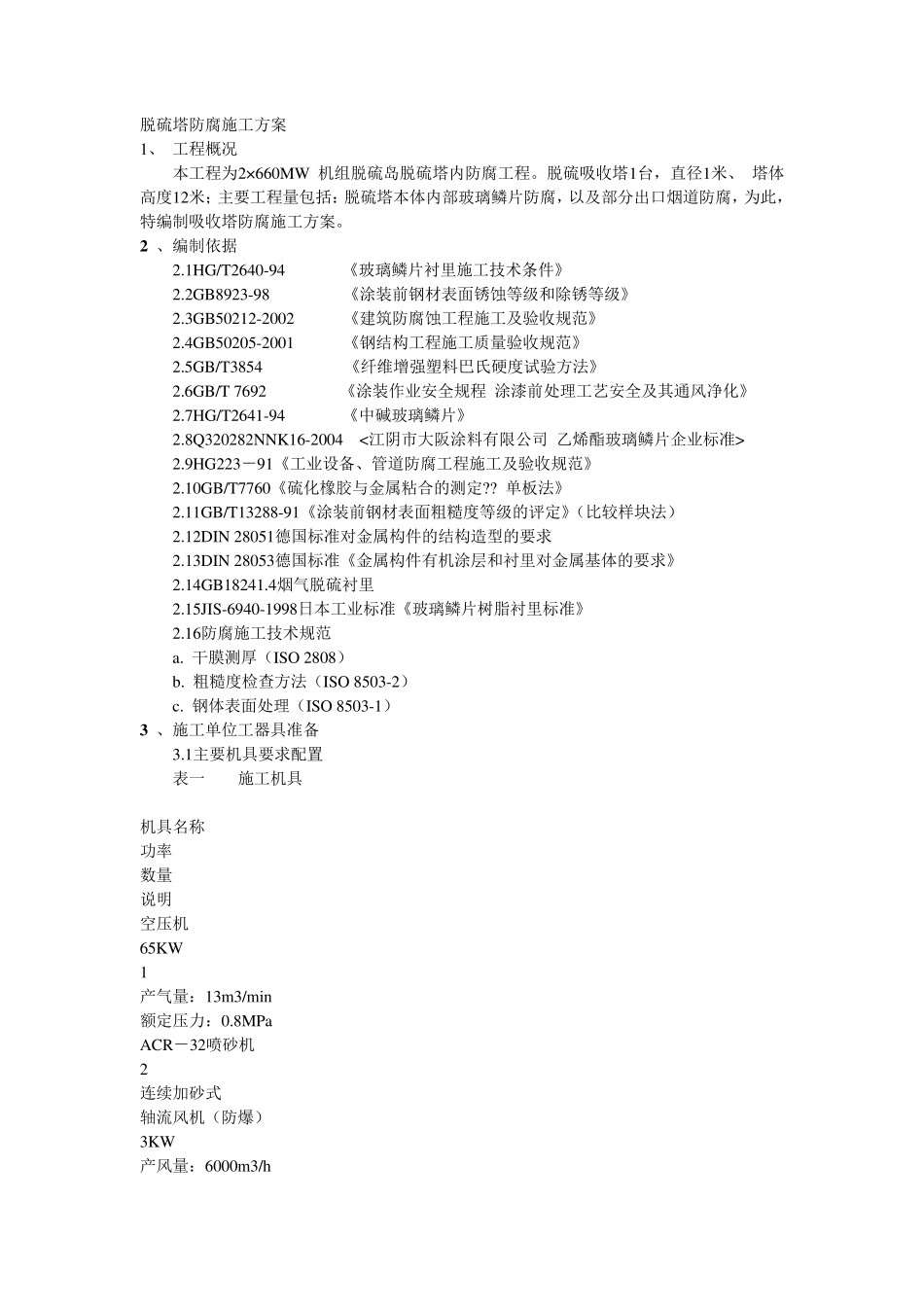

脱硫塔防腐施工方案 1、 工程概况 本工程为2×660MW 机组脱硫岛脱硫塔内防腐工程。脱硫吸收塔1台，直径1米、 塔体高度12米；主要工程量包括：脱硫塔本体内部玻璃鳞片防腐，以及部分出口烟道防腐，为此，特编制吸收塔防腐施工方案。 2 、编制依据 2.1HG/T2640-94 《玻璃鳞片衬里施工技术条件》 2.2GB8923-98 《涂装前钢材表面锈蚀等级和除锈等级》 2.3GB50212-2002 《建筑防腐蚀工程施工及验收规范》 2.4GB50205-2001 《钢结构工程施工质量验收规范》 2.5GB/T3854 《纤维增强塑料巴氏硬度试验方法》 2.6GB/T 7692 《涂装作业安全规程 涂漆前处理工艺安全及其通风净化》 2.7HG/T2641-94 《中碱玻璃鳞片》 2.8Q320282NNK16-2004 <江阴市大阪涂料有限公司 乙烯酯玻璃鳞片企业标准> 2.9HG223－91《工业设备、管道防腐工程施工及验收规范》 2.10GB/T7760《硫化橡胶与金属粘合的测定?? 单板法》 2.11GB/T13288-91《涂装前钢材表面粗糙度等级的评定》（比较样块法） 2.12DIN 28051德国标准对金属构件的结构造型的要求 2.13DIN 28053德国标准《金属构件有机涂层和衬里对金属基体的要求》 2.14GB18241.4烟气脱硫衬里 2.15JIS-6940-1998日本工业标准《玻璃鳞片树 脂 衬里标准》 2.16防腐施工技术规范 a. 干 膜 测厚 （ISO 2808） b. 粗糙度检 查 方法（ISO 8503-2） c. 钢体表面处理（ISO 8503-1） 3 、施工单位 工器 具 准备 3.1主要机具 要求配 置 表一 施工机具 机具 名 称 功 率 数 量 说 明 空 压 机 65KW 1 产 气量：13m3/min 额 定压 力 ：0.8MPa ACR－32喷 砂 机 2 连 续 加 砂 式 轴 流 风机（防爆 ） 3KW 产 风量：6000m3/h 储气罐 2 m 3 1 有检验合格证 角磨机 1KW 6 带防护装置 表二检验仪器 检验仪器名称 数量 检测范围 便携式红外线测温仪 1 0～200℃ 旋转式干湿温度仪 1 0～100% 巴氏硬度计 1 0～100Hba 干膜测厚仪 1 0－5m m 电火花测试仪 1 0～32KV 连续可调式 表面粗糙度测试仪 1 4.主要涂层结构施工工艺流程 4.1脱硫塔防腐普通涂层结构玻璃鳞片施工流程 基体验收→ 表面净化→ 喷砂处理→ 刷涂或滚涂底涂一道→ 干燥→ 镘刮胶泥第一道→ 检查修补→ 镘刮胶泥第二道→ 检查修补→ 面层涂装→ 最终检查（电火花等）→ 验收 4.2脱硫塔防腐玻璃鳞片 FRP 增强涂层施工流程 基体验收→...
