脱碳操作规程

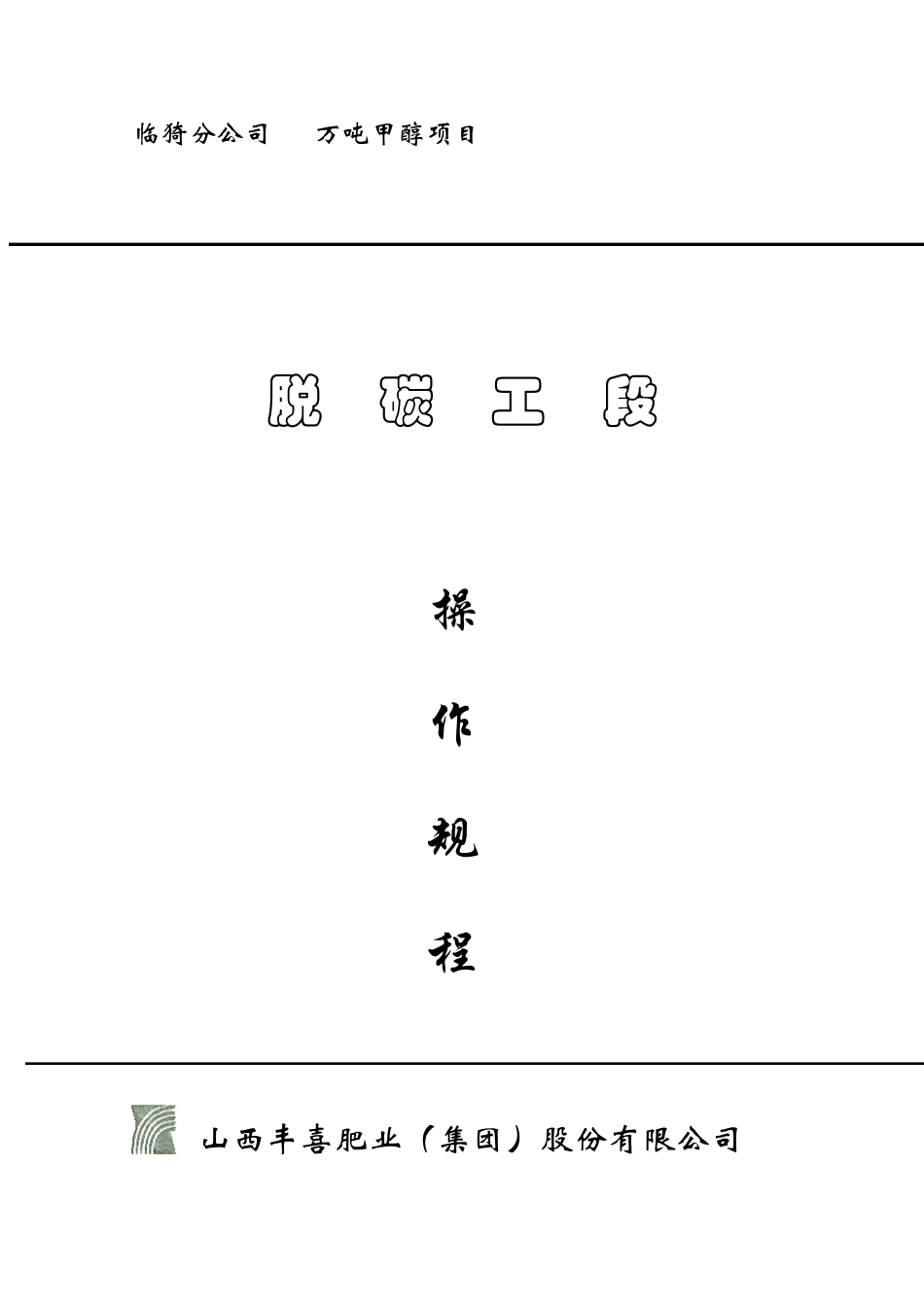

脱碳操作规程_第1页
1/27

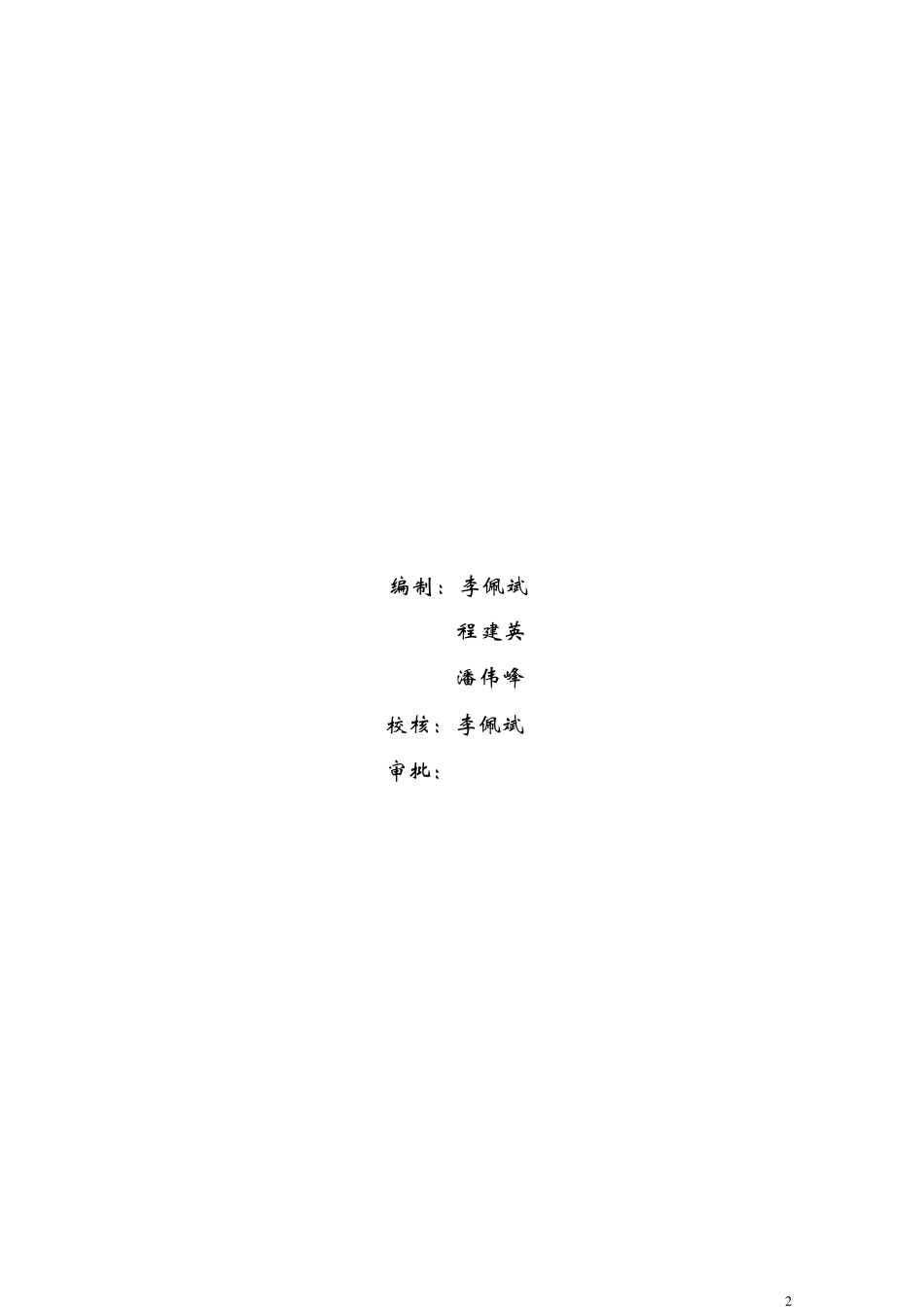

脱碳操作规程_第2页
2/27

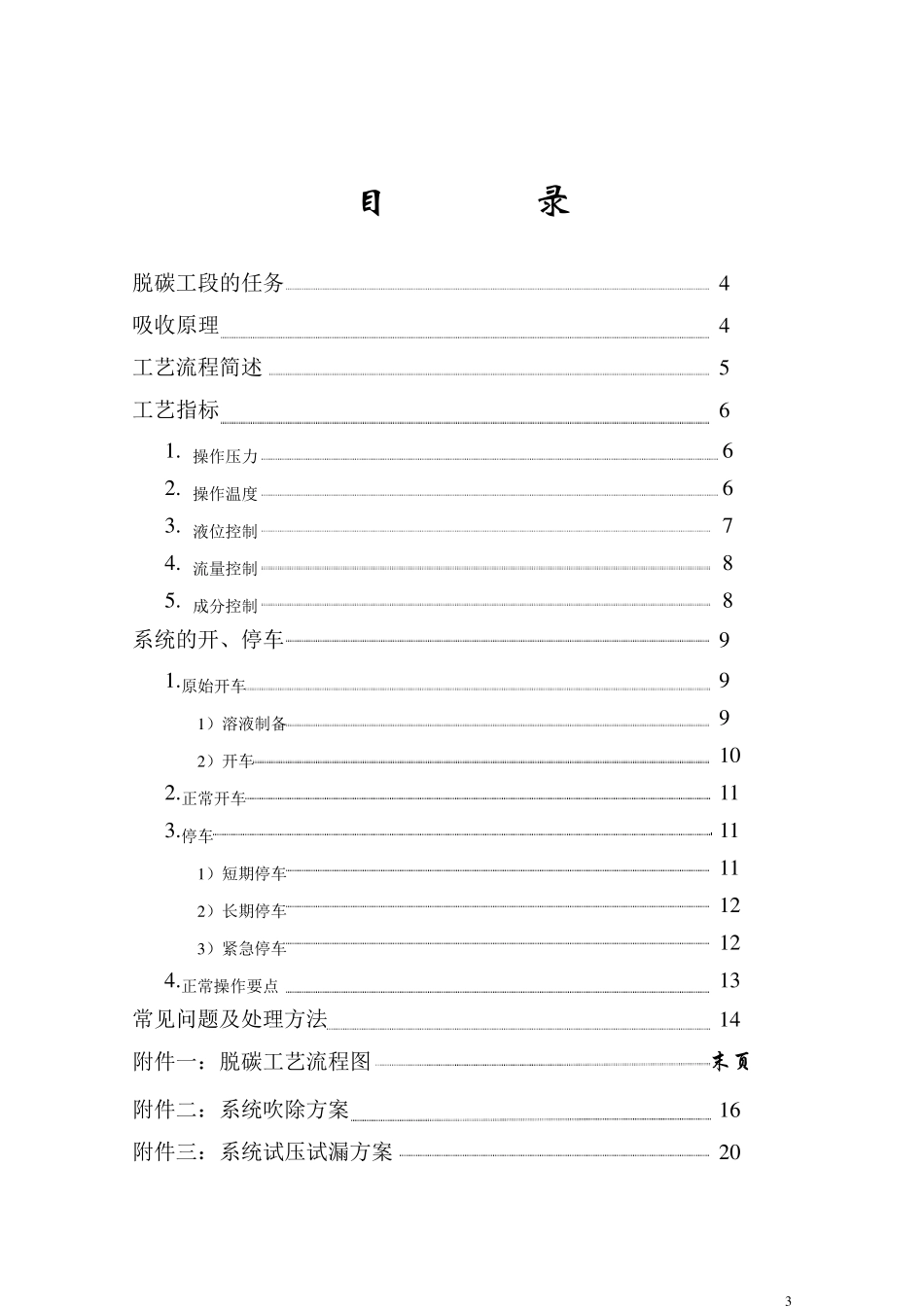

脱碳操作规程_第3页
3/27
临猗分公司 10万吨甲醇项目 linyifengongsi10wandunjiachunxiangmu 脱 碳 工 段 操 作 规 程 山西丰喜肥业(集团)股份有限公司 2 编制:李佩斌 程建英 潘伟峰 校核:李佩斌 审批: 3 目 录 脱碳工段的任务 4 吸收原理 4 工艺流程简述 5 工艺指标 6 1 . 操作压力 6 2 . 操作温度 6 3 . 液位控制 7 4 . 流量控制 8 5 . 成分控制 8 系统的开、停车 9 1 .原始开车 9 1 )溶液制备 9 2 )开车 1 0 2 .正常开车 1 1 3 .停车 1 1 1 )短期停车 1 1 2 )长期停车 1 2 3 )紧急停车 1 2 4 .正常操作要点 1 3 常见问题及处理方法 1 4 附件一:脱碳工艺流程图 末页 附件二:系统吹除方案 1 6 附件三:系统试压试漏方案 2 0 4 附件四:系统清洗及联动试车方案 22 附件五:系统的置换 27 一、脱碳工段的任务: 以MDEA(N-甲基二乙醇胺)为吸收剂吸收变换气中的CO2,使脱碳后净化气中的CO2≤5.0%,送至合成气压缩机,为合成工段提供合格的原料气;做好吸收CO2 后富液的再生,以备循环使用;做好溶液的制备和补充,确保脱碳系统的液平衡。 二、吸收原理: MDEA 溶液的主要成分是N-甲基二乙醇胺,其分子式为: CH3-N(CH2CH2OH)2 分子量:119.2 MDEA 水溶液的沸点:110-120℃ 在加压和有催化剂存在的条件下,N-甲基二乙醇胺与二氧化碳的反应如下: CO2+ H2O==H+ + HCO3- (1) H+ + R2CH3N== R2CH3NH+ (2) 由(1)+ (2)得: R2CH3N+ CO2+ H2O==== R2CH3NH+ +HCO3- (3) 溶液中加入 4%-5%的活化剂,起到了传递 CO2 的作用,加快了反应 5 速度,提高了溶液对CO2 的吸收能力;吸收CO2 后的富液依次经过减压、闪蒸、加热再生后,循环使用。 三、工艺流程简述(流程见附件一): 从脱硫工段来的压力为3.3-3.5MPa,含CO235%的变换气,经变换气分离器(V-2201)分离后,从吸收塔(C-2201)底部进入吸收塔,先与从塔中部进入的MDEA 半贫液逆流接触,气相中的大部分CO2 被吸收,气体由吸收塔(C-2201)下段进入吸收塔(C-2201)上段,再与从塔上部进入的MDEA 贫液逆流接触,完成二氧化碳的净化吸收过程。净化后的气体(净化气)含CO2≤5.0%自塔顶部出来后,经净化气冷却器(E-2201)冷却、经净化气分离器(V-2202)分离后,送至压缩工段,冷凝下来的微量脱碳液与冷凝水返回系统。 从吸收塔底出来的富液经减压(LV2201)或进行能量回收(P-22...
