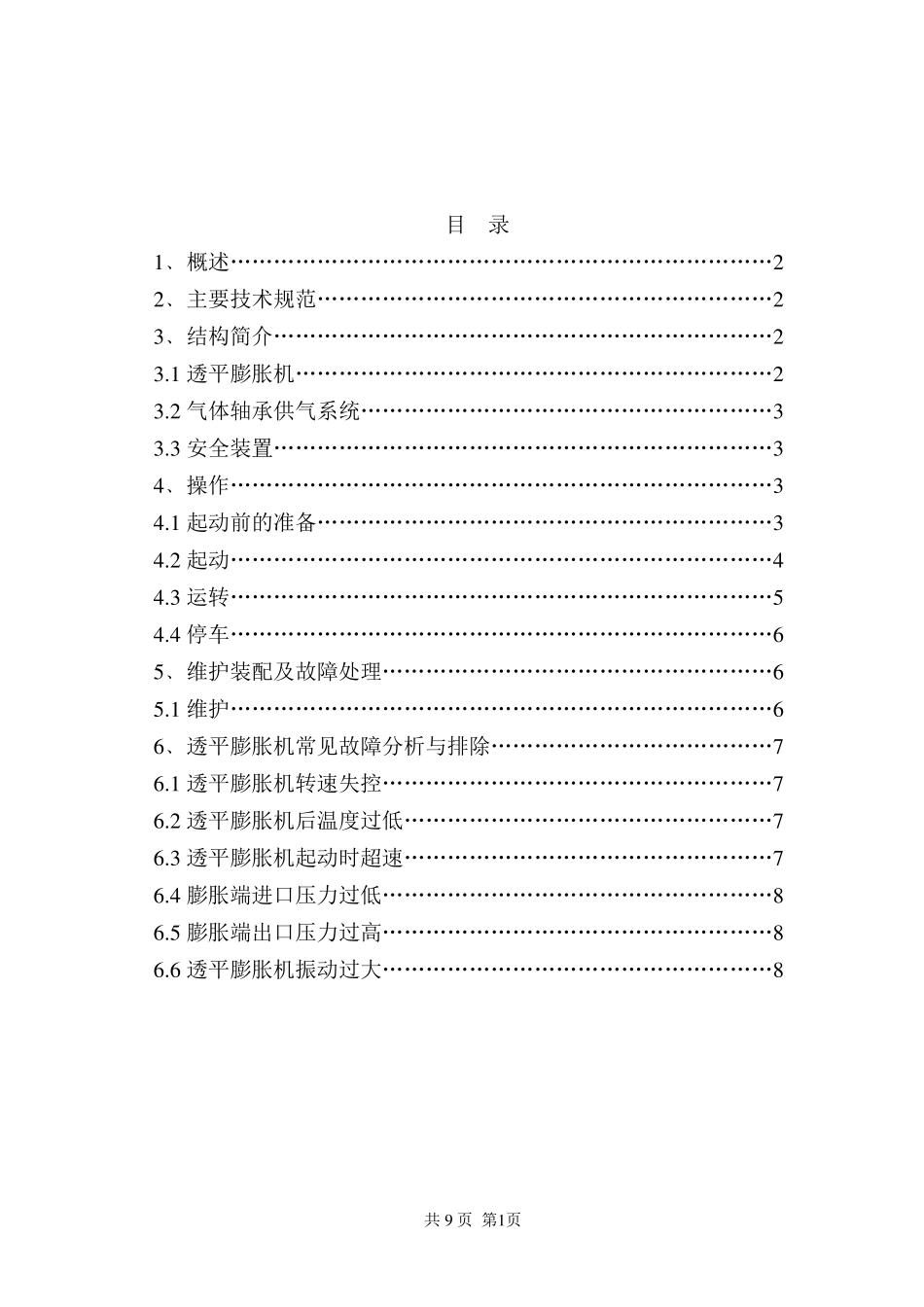

PLPK-34.67/2.77×0.3 型 透 平 膨 胀 机 操作规程 上海加力气体有限责任公司 二○一二年十一月 共9 页 第1 页 目 录 1 ﹑概述…………………………………………………………………2 2 ﹑主要技术规范………………………………………………………2 3 ﹑结构简介……………………………………………………………2 3 .1 透平膨胀机…………………………………………………………2 3 .2 气体轴承供气系统…………………………………………………3 3 .3 安全装置……………………………………………………………3 4 ﹑操作…………………………………………………………………3 4 .1 起动前的准备………………………………………………………3 4 .2 起动…………………………………………………………………4 4 .3 运转…………………………………………………………………5 4 .4 停车…………………………………………………………………6 5 ﹑维护装配及故障处理………………………………………………6 5 .1 维护…………………………………………………………………6 6 ﹑透平膨胀机常见故障分析与排除…………………………………7 6 .1 透平膨胀机转速失控………………………………………………7 6 .2 透平膨胀机后温度过低……………………………………………7 6 .3 透平膨胀机起动时超速……………………………………………7 6 .4 膨胀端进口压力过低………………………………………………8 6 .5 膨胀端出口压力过高………………………………………………8 6 .6 透平膨胀机振动过大………………………………………………8 共9 页 第2页 1 概述 PLPK-34.67/2.77×0.3 型透平膨胀机组系气体分离设备配套单机之一，该机在整套装置中利用富氧空气在膨胀机内绝热膨胀，直接产生气体分离设备中所需的冷量获得低温，同时补偿气体分离设备中的各种冷量损失。膨胀机绝热效率和增压效率的高低直接影响气体分离设备能否正常运行及各项技术经济指标。该机还具有结构简单、绝热效率高﹑节约能源、体积小﹑重量轻﹑操作维护方便等优点。 2 主要技术规范 本透平膨胀机组配套机器数量为 2 台，主要技术参数如下： 膨 胀 机： 膨 胀 量 2080Nm3/h（0℃，101325Pa） 膨胀前压力 0.277MPa 膨胀前温度 128.15K 膨胀后压力 0.030MPa 工作介质 富氧空气 转 速 329...
