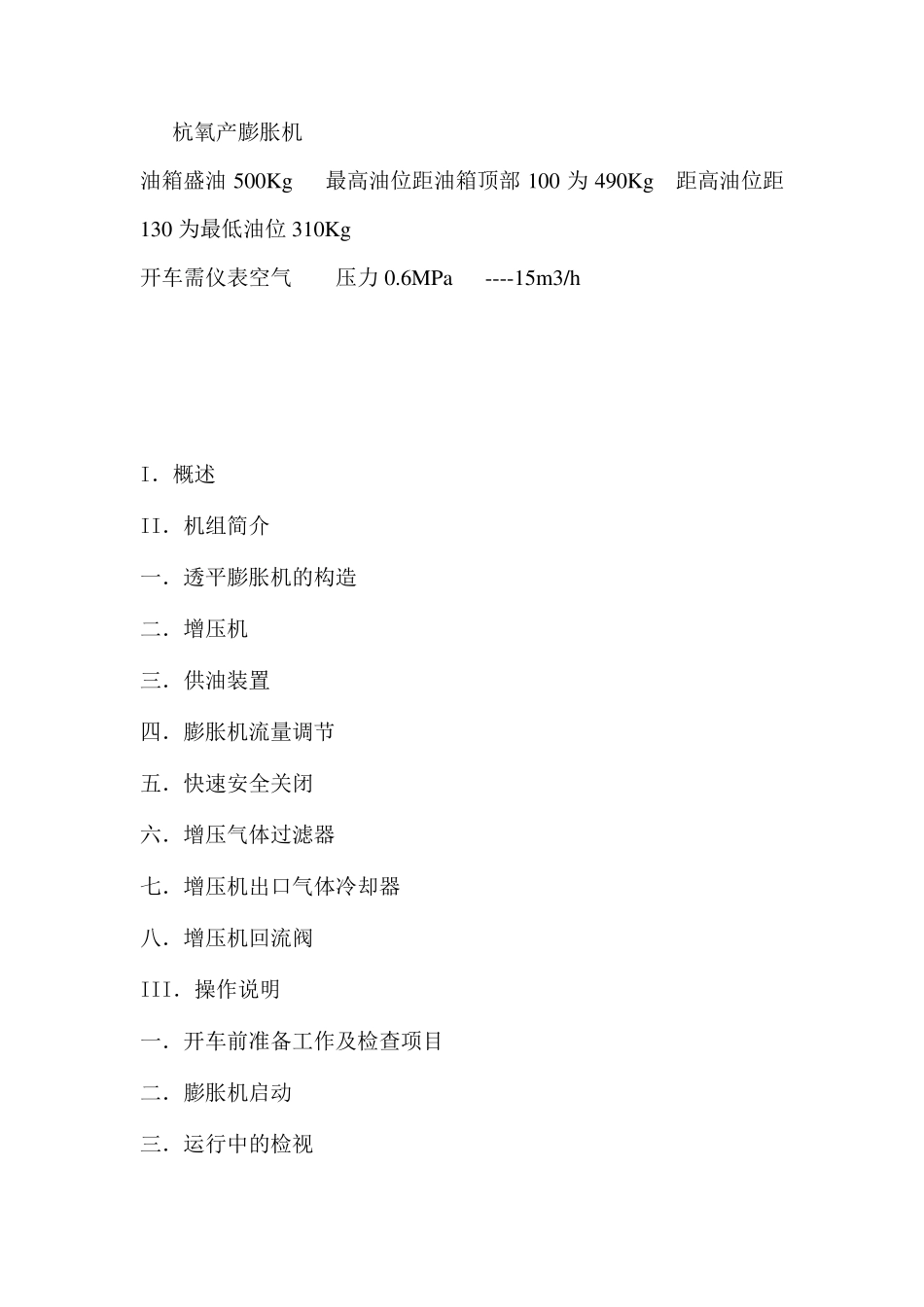

膨胀机的原理，基本构造，主要参数控制及意义。 膨胀机的原理 气体的绝热膨胀，并对外做功，是获得低温的重要方法，透平膨胀机就是利用压缩气体在高压下进入膨胀机内膨胀到低压。由高压低速气体变为低压高速气体，在这个过程中与外界不发生热交换，因此，整个过程是绝热的。气体通过膨胀机后能量要减少，减少的能量就以功的形式输送出去，因而降低了膨胀机出口工质的内能和温度。 透平膨胀机的分类 1 按工作原理分，可以分为反动式和冲动式 透平膨胀机的工作是低速高压的气体，经过流道膨胀形成高速低压，即具有大动 能的气流来推动叶轮，如果膨胀过程完全在静止的导流器中进行，叶轮所受的完全是气流的冲动。那么就是冲动式。如果气流在叶轮流通中还继续膨胀，这时在叶轮中除去接受从静止导流器中出来的动能外，在在叶轮流道还利用反作用原理产生向前的推力，这种透平膨胀机称为反动式。 2 按压力来分，可分为高压，中压，低压及超低压透平膨胀机。 高压 19---22 兆帕膨胀到 0.6----1.5 兆帕[绝压] 中压 2---5 兆帕膨胀到 0.6 兆帕 低压 0.5---1.0 兆帕膨胀到 0.13----0.14 兆帕 超低压 0.2---0.3 兆帕膨胀到 0.12 兆帕 3 按级数来分 可分为单级，双级，和多级 4 按制动方式分 [1] 风机制动 [2] 透平增压机制动 [3] 电机制动 [4] 油制动-------制动器为一系列位于转子和定子之间的油腔。 5 万空分装置所配置的膨胀机，一台是杭氧的，另一台是阿特拉斯。 杭氧膨胀机组组成示意图 换热器 轴 过滤器 膨胀端增压机 供油装置 透平膨胀机 透平膨胀机由---膨胀机蜗壳，-膨胀机轴，叶轮，轴承，轴封组成。 膨胀端增压机----叶轮，扩压器，和蜗壳组成。 透平膨胀机流量调节----是通过一执行机构改变喷嘴角度来改变的。 主要控制参数-----透平膨胀机进口温度，-透平膨胀机出口温度。 膨胀气量。 高压板式换热器 杭氧产膨胀机 油箱盛油500Kg 最高油位距油箱顶部100 为490Kg 距高油位距130 为最低油位310Kg 开车需仪表空气 压力0.6MPa ----15m 3/h I．概述 II．机组简介 一．透平膨胀机的构造 二．增压机 三．供油装置 四．膨胀机流量调节 五．快速安全关闭 六．增压气体过滤器 七．增压机出口气体冷却器 八．增压机回流阀 III．操作说明 一．开车前准备工作及检查项目 二．膨胀机启动 三．运行中的检视 四．膨胀机停车 IV．拆装说明 V．维护说明 VI．主要故障及其处理...
