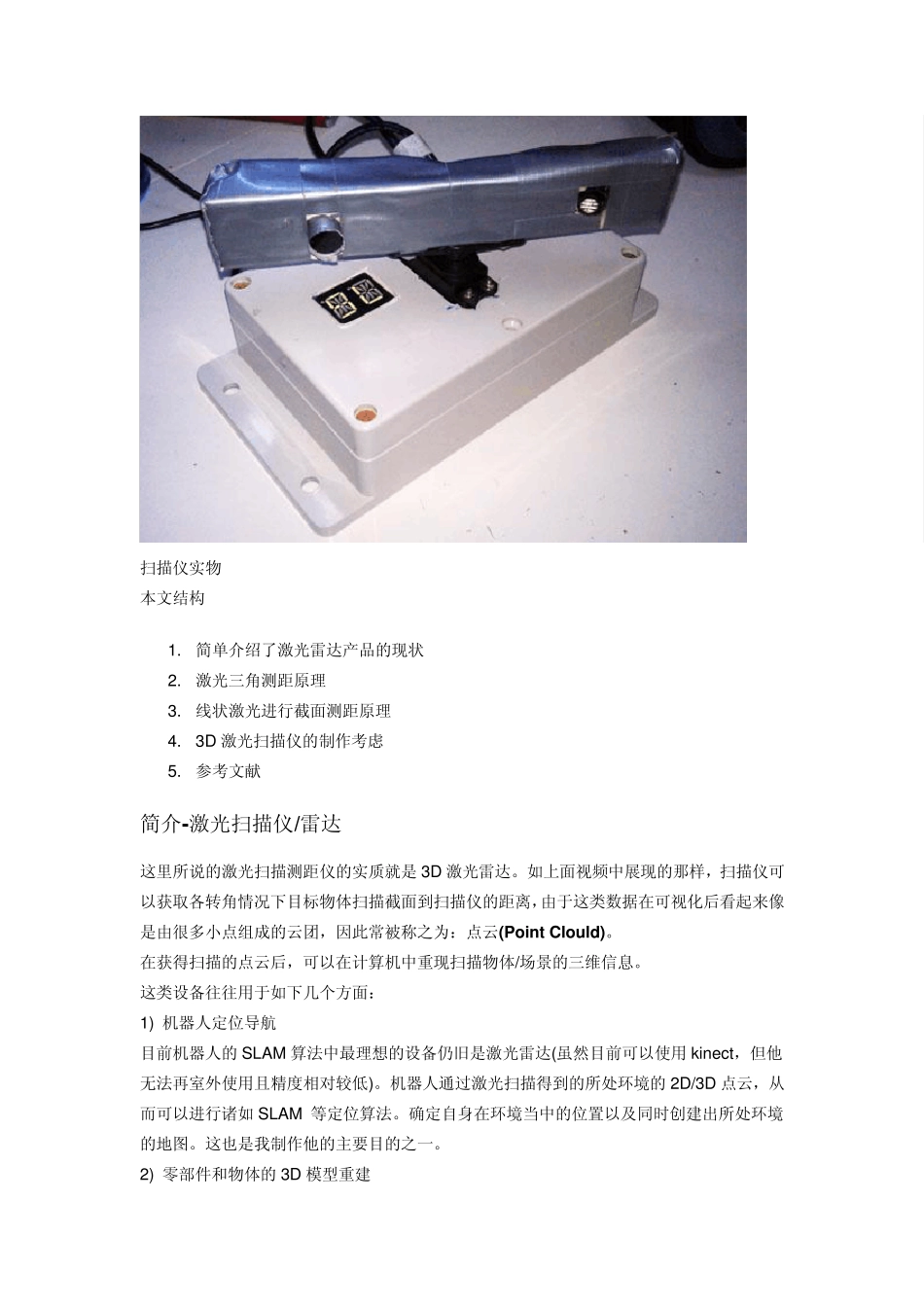

来自CSK 的低成本3D s canner。Very Impres s iv e！ 在开始介绍原理前，先给出一些扫描得到的3D模型以及演示视频，给大家一个直观的认识。 视频链接 相关的图片： 扫描得到的房间一角(点击查看原始尺寸) 扫描的我(点击查看原始尺寸) 扫描仪实物 本文结构 1. 简单介绍了激光雷达产品的现状 2. 激光三角测距原理 3. 线状激光进行截面测距原理 4. 3D 激光扫描仪的制作考虑 5. 参考文献 简介-激光扫描仪/雷达 这里所说的激光扫描测距仪的实质就是3D 激光雷达。如上面视频中展现的那样，扫描仪可以获取各转角情况下目标物体扫描截面到扫描仪的距离，由于这类数据在可视化后看起来像是由很多小点组成的云团，因此常被称之为：点云(Point Clou ld)。 在获得扫描的点云后，可以在计算机中重现扫描物体/场景的三维信息。 这类设备往往用于如下几个方面： 1) 机器人定位导航 目前机器人的SLAM 算法中最理想的设备仍旧是激光雷达(虽然目前可以使用 kinect，但他无法再室外使用且精度相对较低)。机器人通过激光扫描得到的所处环境的2D/3D 点云，从而可以进行诸如 SLAM 等定位算法。确定自身在环境当中的位置以及同时创建出所处环境的地图。这也是我制作他的主要目的之一。 2) 零部件和物体的3D 模型重建 3) 地图测绘 现状 目前市面上单点的激光测距仪已经比较常见，并且价格也相对低廉。但是它只能测量目标上特定点的距离。当然，如果将这类测距仪安装在一个旋转平台上，旋转扫描一周，就变成了2D 激光雷达（LIDAR）。相比激光测距仪，市面上激光雷达产品的价格就要高许多： 图片: Hokuyo 2D 激光雷达 上图为 Hokuyo 这家公司生产的2D 激光雷达产品，这类产品的售价都是上万元的水平。其昂贵的原因之一在于他们往往采用了高速的光学振镜进行大角度范围 (180-270)的激光扫描，并且测距使用了计算发射/反射激光束相位差的手段进行。当然他们的性能也是很强的，一般扫描的频率都在 10Hz 以上，精度也在几个毫米的级别。 2D 激光雷达使用单束点状激光进行扫描，因此只能采集一个截面的距离信息。如果要测量3D 的数据，就需要使用如下 2 种方式进行扩充： 1. 采用线状激光器 2. 使用一个 2D 激光雷达扫描，同时在另一个轴进行旋转。从而扫描出 3D 信息。 第一种方式是改变激光器的输出模式，由原先的一个点变成一条线型光。扫描仪通过测量这束线型光在待测目标物体上的反射从而一次性获...
