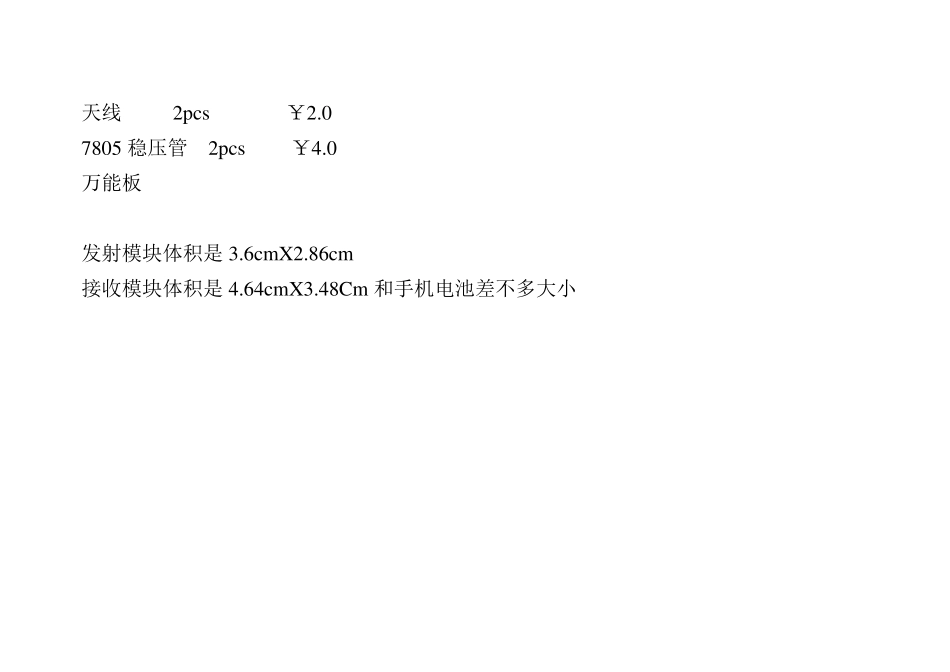

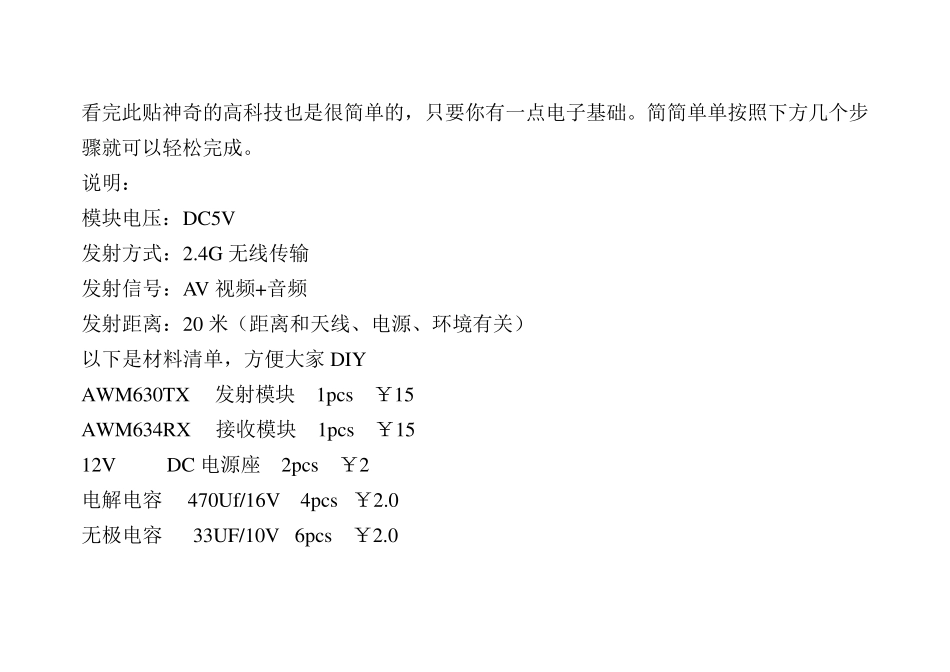

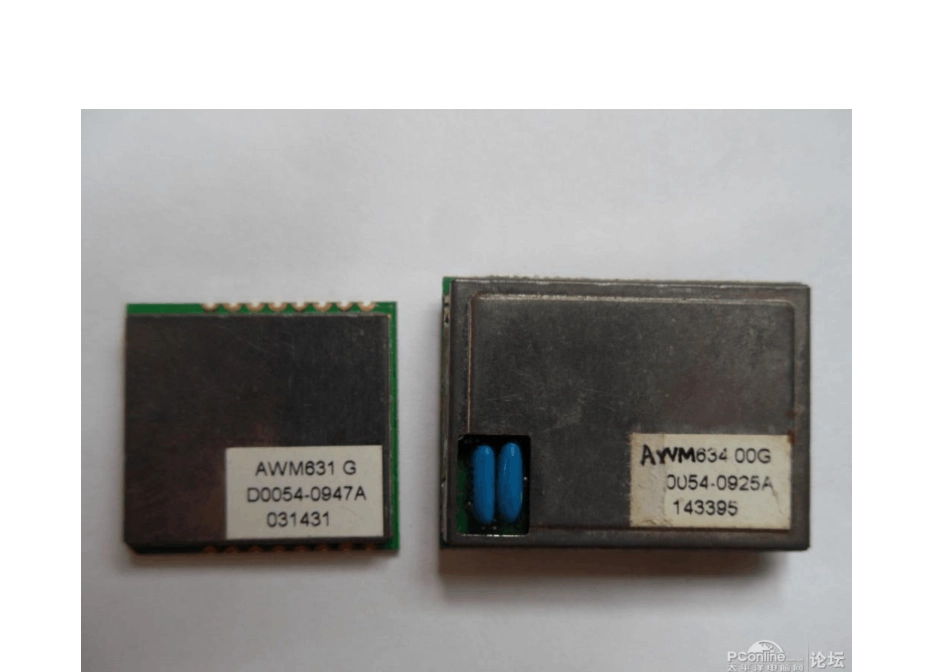

看完此贴神奇的高科技也是很简单的，只要你有一点电子基础。简简单单按照下方几个步骤就可以轻松完成。 说明： 模块电压：DC5V 发射方式：2.4G 无线传输 发射信号：AV 视频+音频 发射距离：20 米（距离和天线、电源、环境有关） 以下是材料清单，方便大家 DIY AWM630TX 发射模块 1pcs ￥15 AWM634RX 接收模块 1pcs ￥15 12V DC 电源座 2pcs ￥2 电解电容 470Uf/16V 4pcs ￥2.0 无极电容 33UF/10V 6pcs ￥2.0 天线 2pcs ￥2.0 7805 稳压管 2pcs ￥4.0 万能板 发射模块体积是 3.6cmX2.86cm 接收模块体积是 4.64cmX3.48Cm 和手机电池差不多大小 这是一对模块 AWM630TX AWM634RX 开始制作过程 以下的万用板的布线是按照上图的方框图制作 ****** 模块的反面 以下是模块的引脚图，和方框图 上图是发射模块脚图 接收模块脚图 准备的元器件 用刀把万用板画开两半 用钳子掰开 小的一半做发射模块用 焊接DC 电源座 电源座和 7 8 0 5 焊接 模块焊接 3 个电容做和一个电阻发光二极管 电容是滤波 发光二极管做指示灯 1 0 2 电阻是限流给发光二极管 焊上电解电容 近照 后面的布线 焊接视频和音频输入座 后面布线 直起来的是天线，大家可以用收音机上面的天线，效果会更好 下面是做接收模块 两个蓝色的东东是 EM I 静噪滤波器 我在焊接 后面线路 做好的一对。为了防止把桌子弄花啦。垫了张纸，最好没有想到纸上有文件，所以上画一条条的////竖线 后面布线
