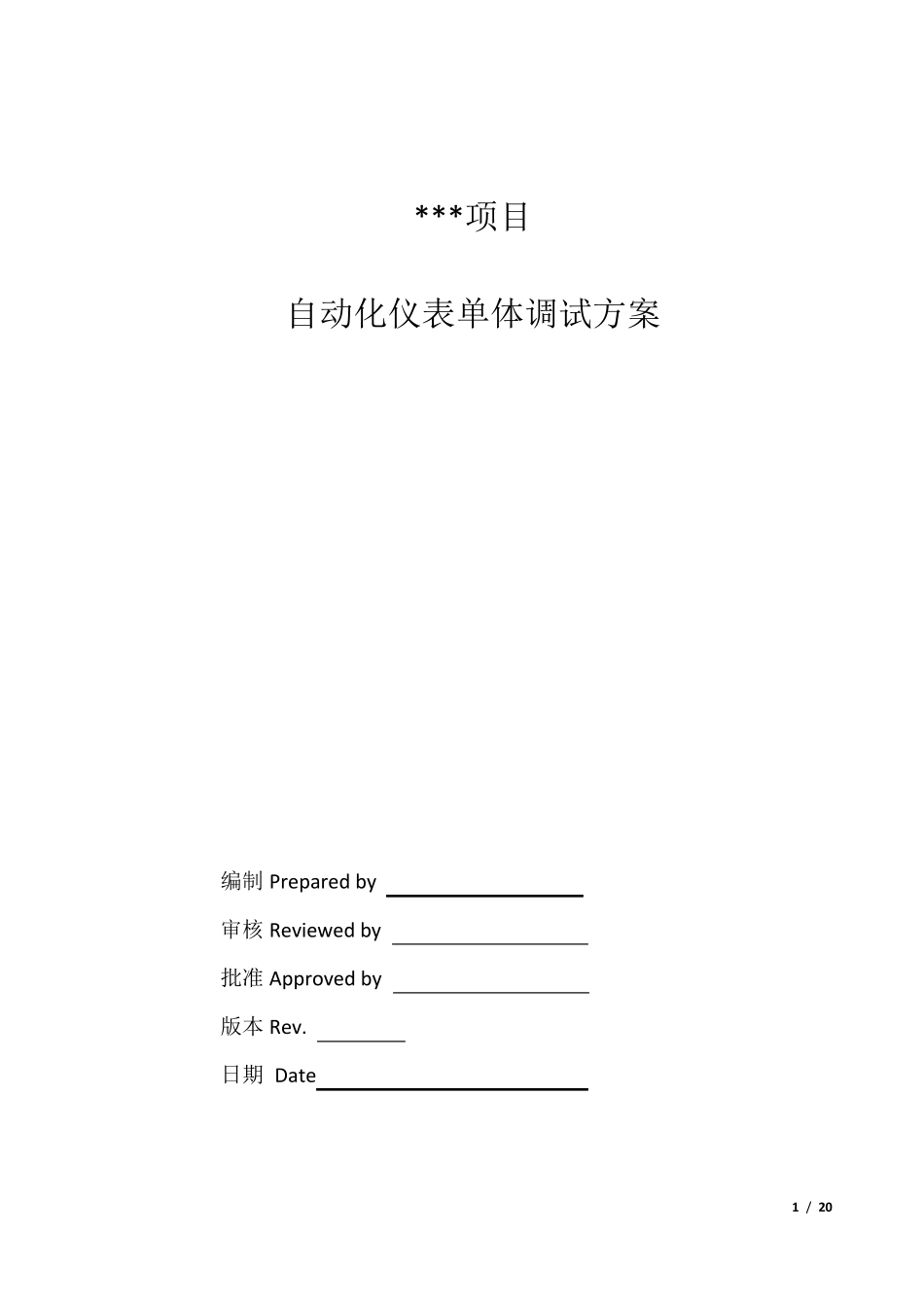

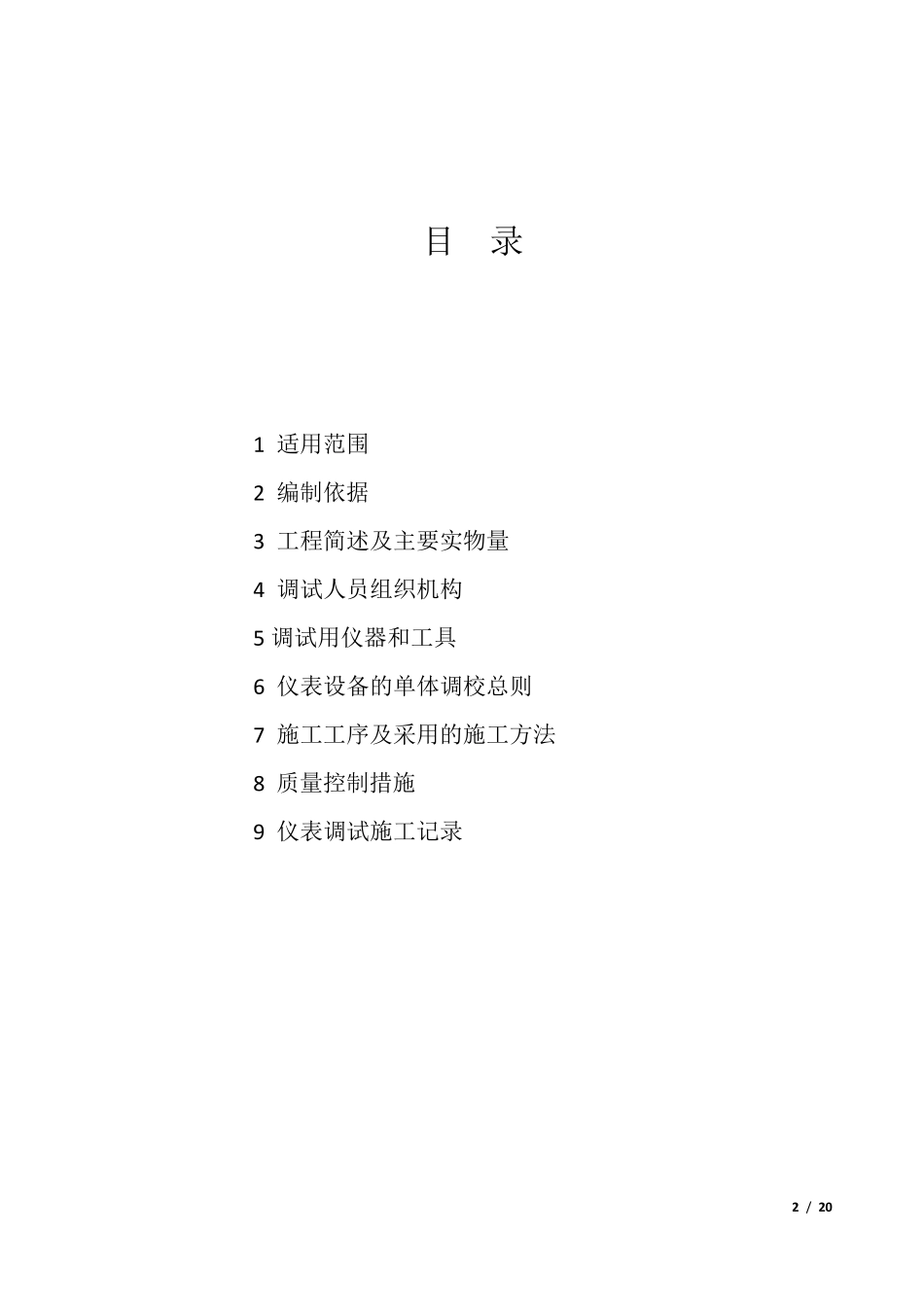

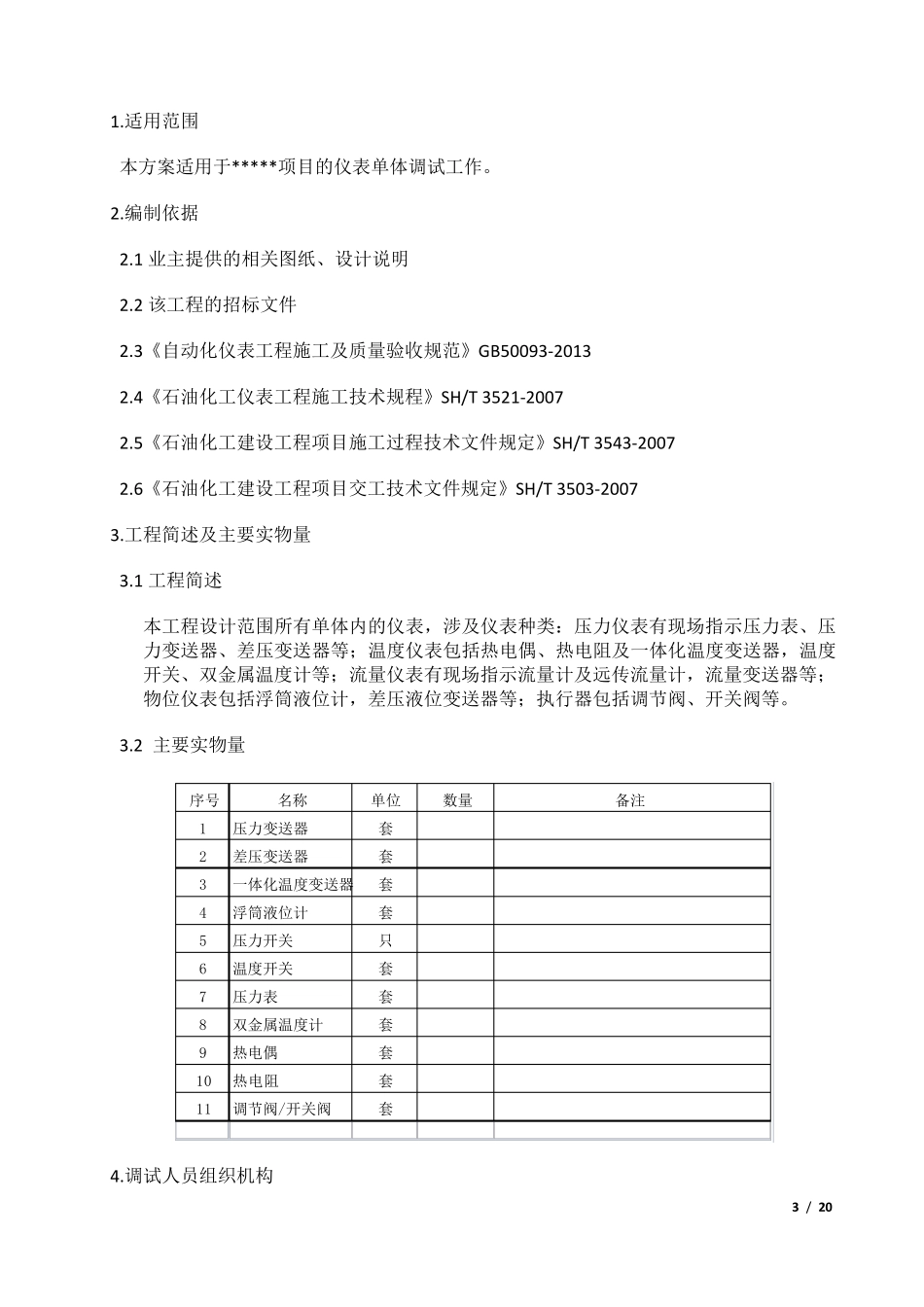

1 / 20 ***项目 自动化仪表单体调试方案 编制 Prepared by 审核 Reviewed by 批准 Approved by 版本 Rev. 日期 Date 2 / 20 目 录 1 适用范围 2 编制依据 3 工程简述及主要实物量 4 调试人员组织机构 5 调试用仪器和工具 6 仪表设备的单体调校总则 7 施工工序及采用的施工方法 8 质量控制措施 9 仪表调试施工记录 3 / 20 1.适用范围 本方案适用于*****项目的仪表单体调试工作。 2.编制依据 2.1 业主提供的相关图纸、设计说明 2.2 该工程的招标文件 2.3《自动化仪表工程施工及质量验收规范》GB50093-2013 2.4《石油化工仪表工程施工技术规程》SH/T 3521-2007 2.5《石油化工建设工程项目施工过程技术文件规定》SH/T 3543-2007 2.6《石油化工建设工程项目交工技术文件规定》SH/T 3503-2007 3.工程简述及主要实物量 3.1 工程简述 本工程设计范围所有单体内的仪表，涉及仪表种类：压力仪表有现场指示压力表、压力变送器、差压变送器等；温度仪表包括热电偶、热电阻及一体化温度变送器，温度开关、双金属温度计等；流量仪表有现场指示流量计及远传流量计，流量变送器等；物位仪表包括浮筒液位计，差压液位变送器等；执行器包括调节阀、开关阀等。 3.2 主要实物量 序号名称单位数量备注 1压力变送器套2差压变送器套3一体化温度变送器套4浮筒液位计套5压力开关只6温度开关套7压力表套8双金属温度计套9热电偶套10热电阻套11调节阀/开关阀套 4.调试人员组织机构 4 / 20 人员职责人数备注调试负责人负责调试整体工作，编制调试方案和计划1仪表调试工程师主要操作人员1调试助手具体操作及辅助工作2 5.调试用仪器和工具 序号名称型号规格单位数量校验对象1过程校验仪fluke754套1变送器、压力开关、压力表、RTD、T/C2气压泵Fluke 700PTP-1套1压力/差压变送器、压力表、压力开关3压力模块Fluke 700P套1压力/差压变送器、压力表、压力开关4二等标准水银温度计-30--120℃组1温度开关、双金属温度计5标准砝码套1浮筒液位计6游标卡尺只1浮筒液位计7普通万用表只1普通测量8秒表只1调节阀、开关阀等9电工工具批110普通手动工具批1 6.仪表设备的单体调校总则 6.1 仪表调校间应满足以下要求 6.1.1 室内应清洁、光线充足或有良好的工作照明，不在振动大、灰尘多、噪音大、潮湿和有强磁场干扰的地方设置调校室。 6.1.2 室内温度在 10～25℃之间，空气相对湿度不大于85%，无腐蚀性气体。...
