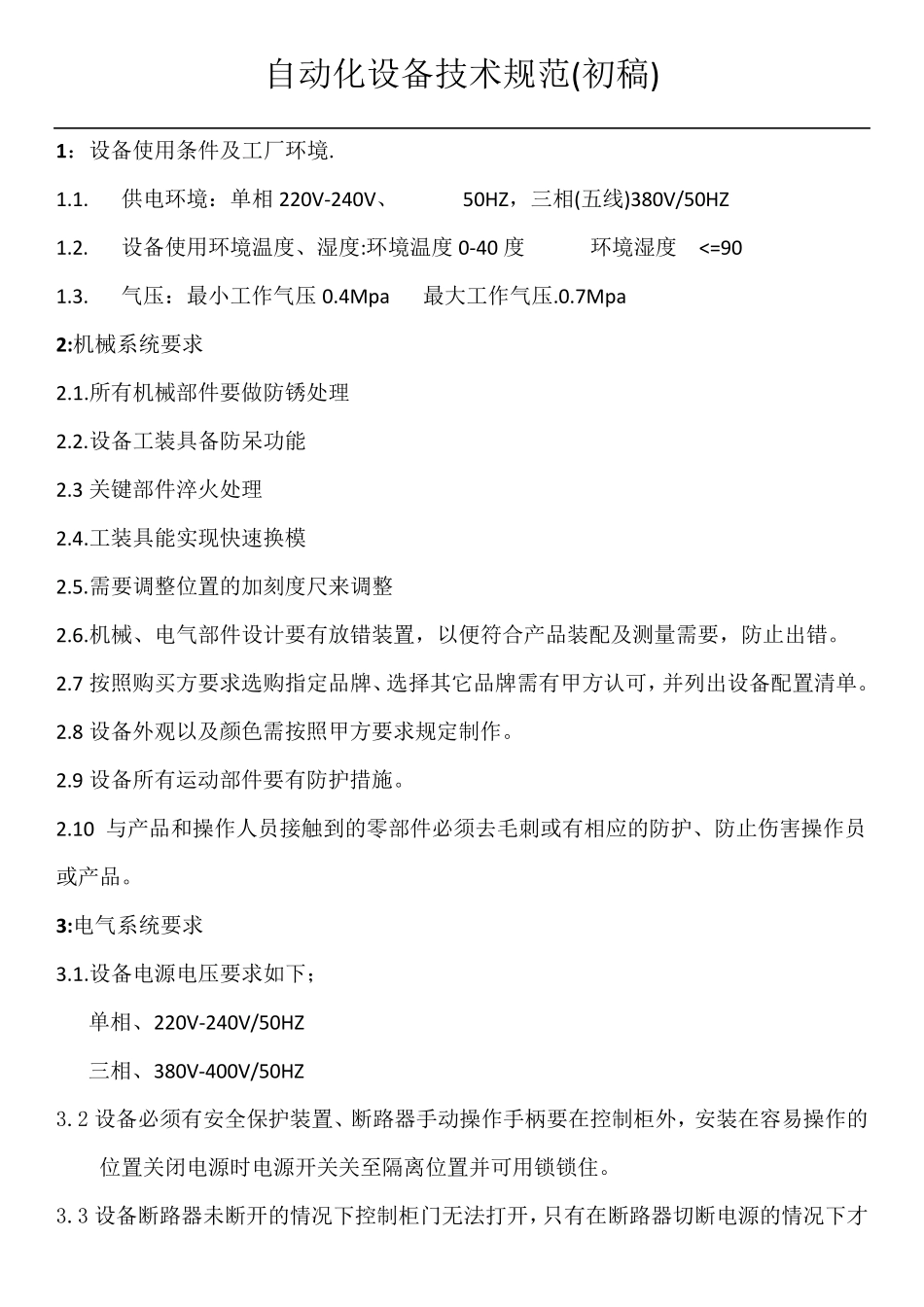

自动化设备技术规范(初稿) 1：设备使用条件及工厂环境. 1.1. 供电环境：单相220V-240V、 50HZ，三相(五线)380V/50HZ 1.2. 设备使用环境温度、湿度:环境温度 0-40 度 环境湿度 <=90 1.3. 气压：最小工作气压 0.4Mpa 最大工作气压.0.7Mpa 2:机械系统要求 2.1.所有机械部件要做防锈处理 2.2.设备工装具备防呆功能 2.3 关键部件淬火处理 2.4.工装具能实现快速换模 2.5.需要调整位置的加刻度尺来调整 2.6.机械、电气部件设计要有放错装置，以便符合产品装配及测量需要，防止出错。 2.7 按照购买方要求选购指定品牌、选择其它品牌需有甲方认可，并列出设备配置清单。 2.8 设备外观以及颜色需按照甲方要求规定制作。 2.9 设备所有运动部件要有防护措施。 2.10 与产品和操作人员接触到的零部件必须去毛刺或有相应的防护、防止伤害操作员或产品。 3:电气系统要求 3.1.设备电源电压要求如下； 单相、220V-240V/50HZ 三相、380V-400V/50HZ 3.2 设备必须有安全保护装置、断路器手动操作手柄要在控制柜外，安装在容易操作的位置关闭电源时电源开关关至隔离 位置并可用锁 锁 住 。 3.3 设备断路器未 断开的情 况 下控制柜门 无 法 打 开，只 有在断路器切 断电源的情 况 下才自动化设备技术规范(初稿) 能打开。 3.4 设备必须可靠接地，必须安装漏电保护器。设备应安装安全继电器，且输入输出回路直接与各执行机构相连。应为双通道形式。设备进线端电箱内断路器必须有漏电保护功能。 3.5 电机必须有过载保护。 3.6 设备运行应充分考虑节能，尽可能选用推广的节能设备。 3.7 设备高度不超过2200MM（根据设备类型和安装场地由购买方规定设备高度） 3.8 控制柜要有防水、防尘、防小动物结构，符号 IP54 防护标。 3.9 控制柜内元器件安装应方便清洁、维护、维修。 3.10 保证控制柜内的正常温度和湿度（如有必要需增加对流风扇） 3.11 电气柜内张贴电气控制对象示意图。 3.12 每根电线两端应标注对应的编码号，编码号应和电气原理图上的号码标注一致。 3.13PLC 输入输出接口应有20％的余量。 3.14 电控箱布线要求合理、美观。 3.15 工控机和电气控制元件要求安装牢靠、避免跌落。 3.16 所有电箱要求加锁、避免非 授 权 人 员 操 作 。 3.17 在 PLC 和人 机界 面 设计 中 ，要求设计 三 个 不同 级 别 的权 限 :操 作 员 、技术员 、工程师 。针 对作...
