自动协商原理介绍

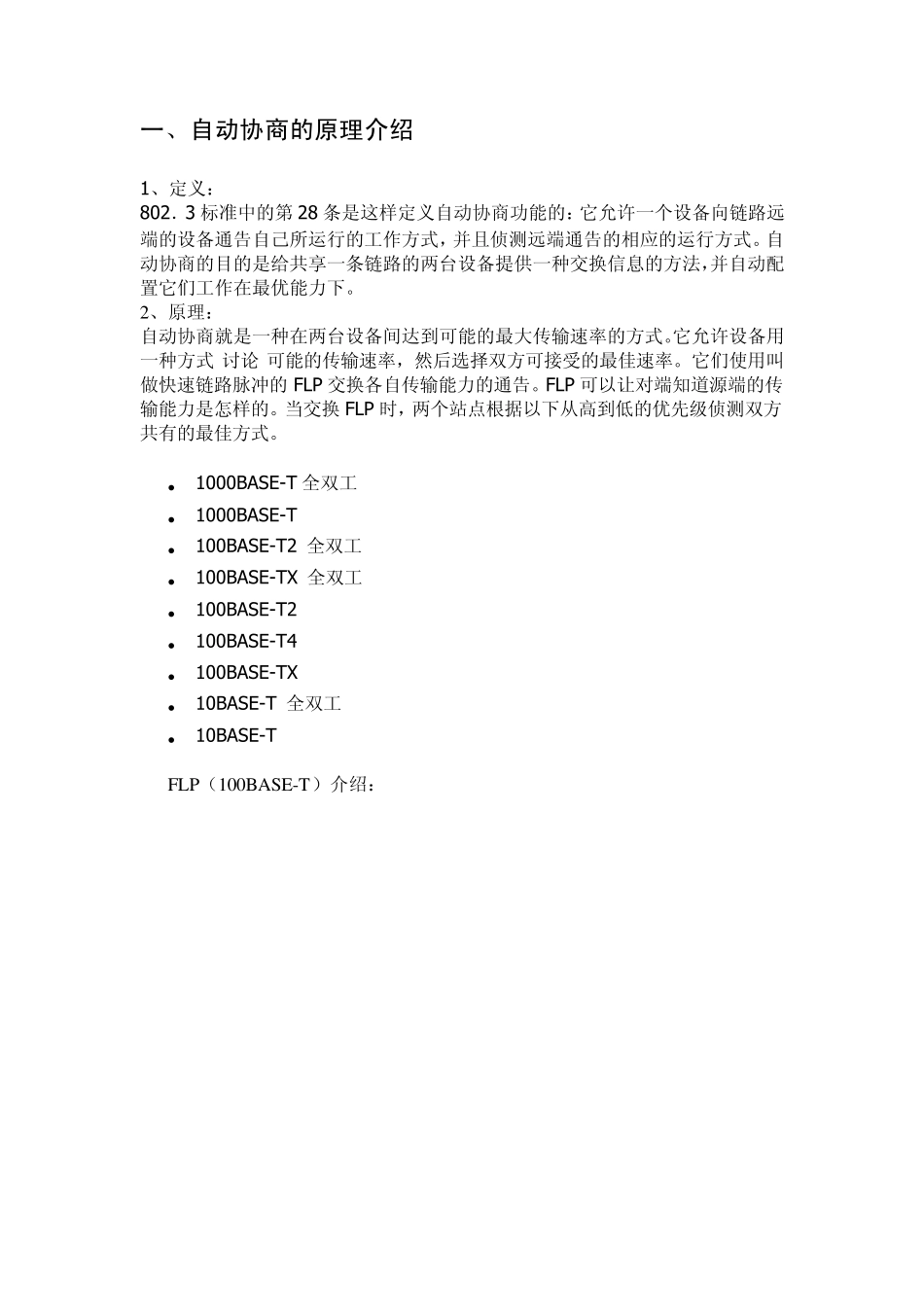

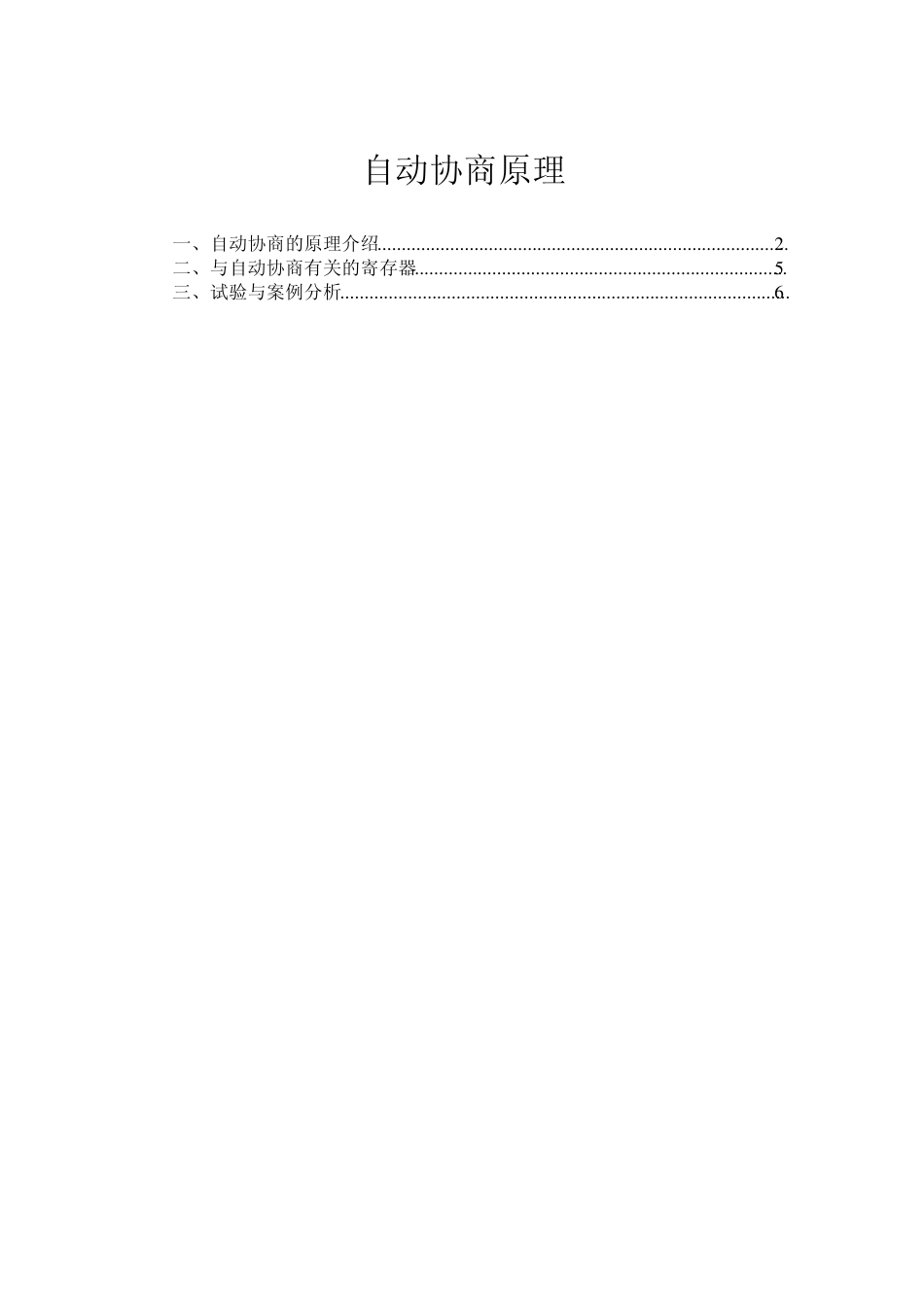

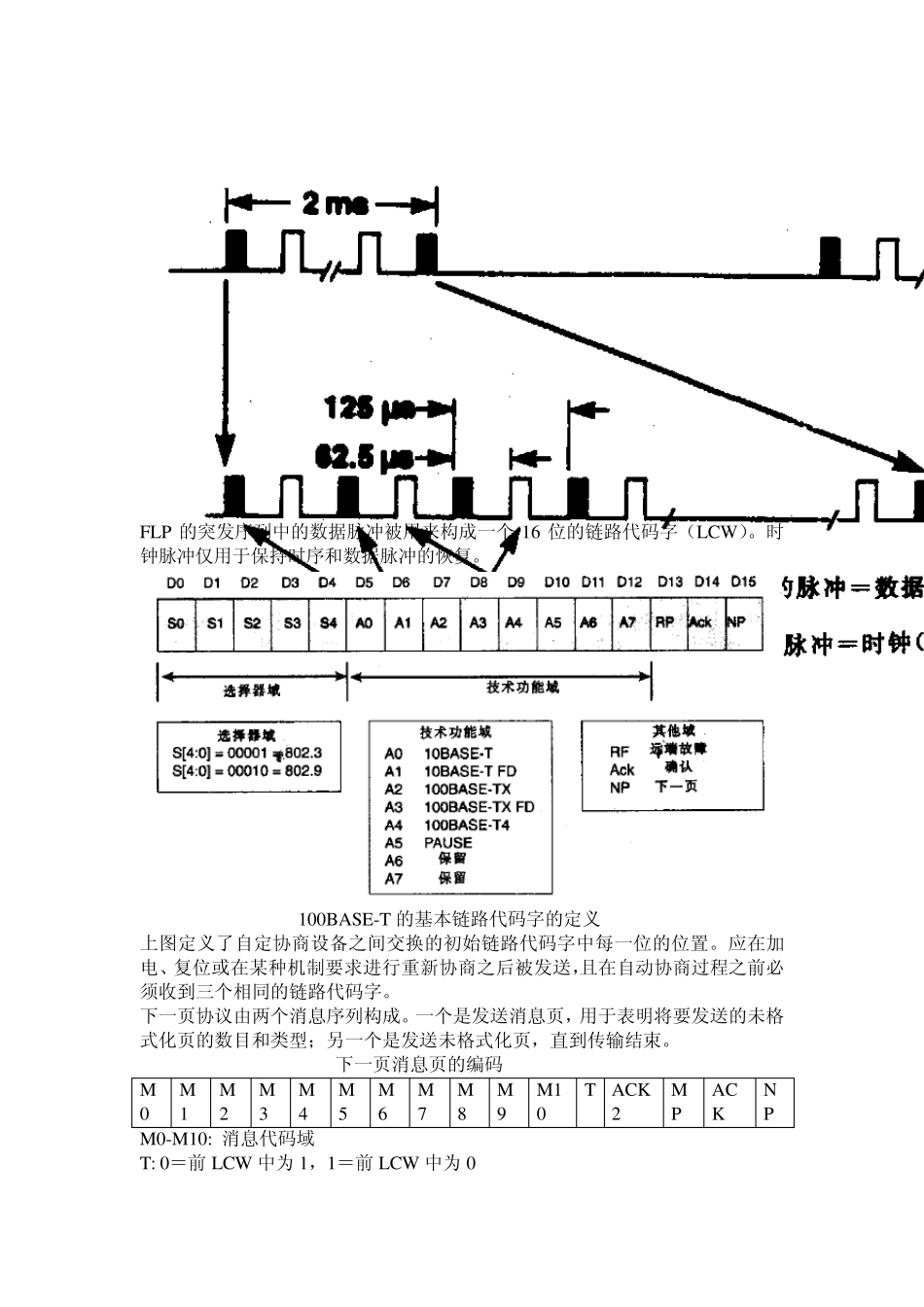

自动协商原理 一、自动协商的原理介绍..................................................................................... 2 二、与自动协商有关的寄存器............................................................................. 5 三、试验与案例分析............................................................................................. 6 一、自动协商的原理介绍 1、定义： 802．3 标准中的第 28 条是这样定义自动协商功能的：它允许一个设备向链路远端的设备通告自己所运行的工作方式，并且侦测远端通告的相应的运行方式。自动协商的目的是给共享一条链路的两台设备提供一种交换信息的方法，并自动配置它们工作在最优能力下。 2、原理： 自动协商就是一种在两台设备间达到可能的最大传输速率的方式。它允许设备用一种方式“讨论”可能的传输速率，然后选择双方可接受的最佳速率。它们使用叫做快速链路脉冲的 FLP 交换各自传输能力的通告。FLP 可以让对端知道源端的传输能力是怎样的。当交换 FLP 时，两个站点根据以下从高到低的优先级侦测双方共有的最佳方式。  1000BASE-T 全双工  1000BASE-T  100BASE-T2 全双工  100BASE-TX 全双工  100BASE-T2  100BASE-T4  100BASE-TX  10BASE-T 全双工  10BASE-T FLP（100BASE-T）介绍： FLP 的突发序列中的数据脉冲被用来构成一个16 位的链路代码字（LCW ）。时钟脉冲仅用于保持时序和数据脉冲的恢复。 100BASE-T 的基本链路代码字的定义 上图定义了自定协商设备之间交换的初始链路代码字中每一位的位置。应在加电、复位或在某种机制要求进行重新协商之后被发送，且在自动协商过程之前必须收到三个相同的链路代码字。 下一页协议由两个消息序列构成。一个是发送消息页，用于表明将要发送的未格式化页的数目和类型；另一个是发送未格式化页，直到传输结束。 下一页消息页的编码 M0 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 T ACK2 MP ACK NP M0-M10: 消息代码域 T: 0＝前 LCW 中为 1，1＝前 LCW 中为 0 ACK2: 0＝不能与消息兼容，1＝与消息兼容 MP: 0=未格式化页，1＝消息页 ACK: 0=未收到页，1＝收到页 NP: 0=最后一页，1＝还有其他页 下一页未格式化页的编码 U0 U1 U2 U3 U4 U5 U6 U7 U8 U9 U10 T ACK2 MP ACK NP U0-U10: 未格式化化代码域 其他的位...
