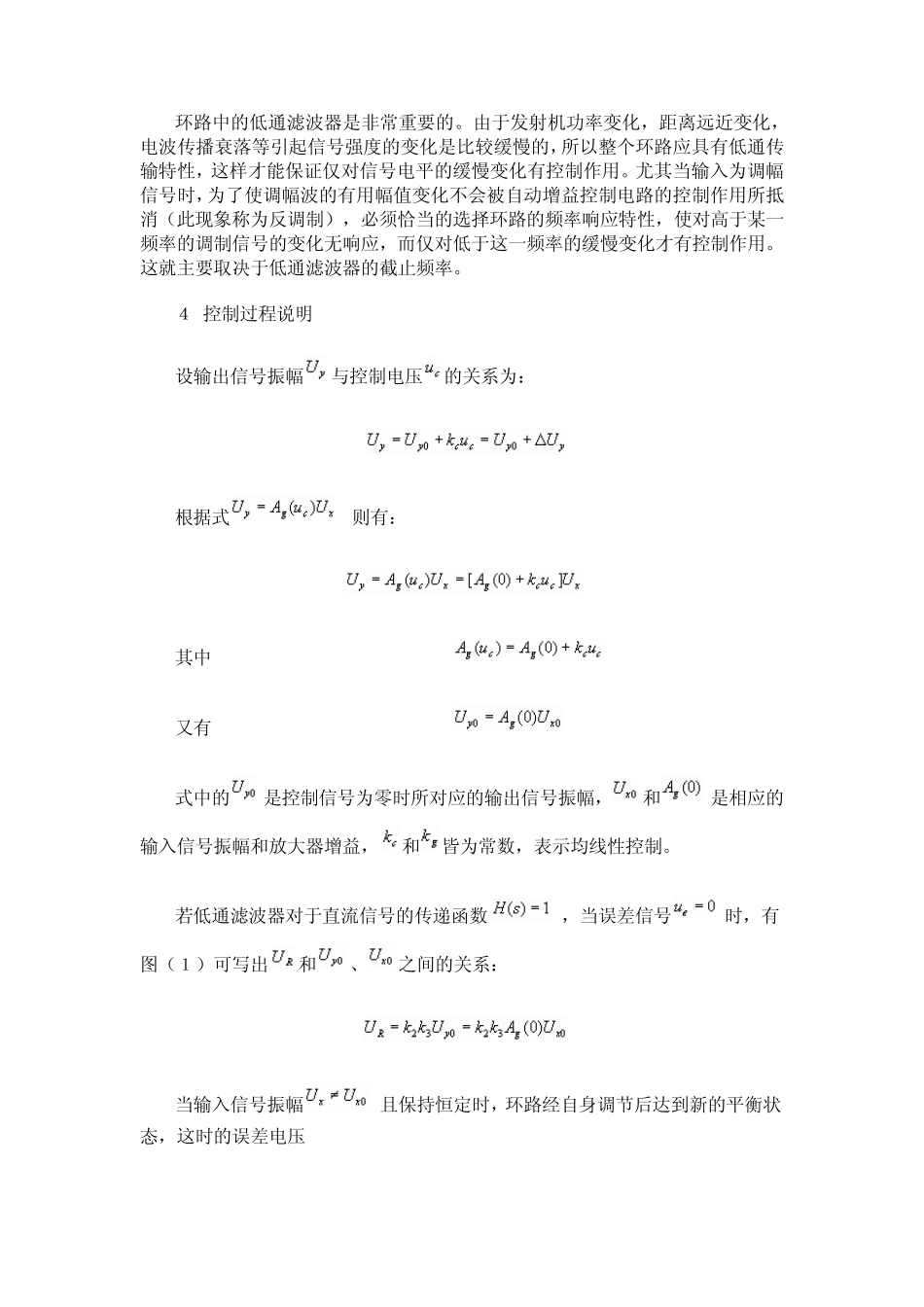

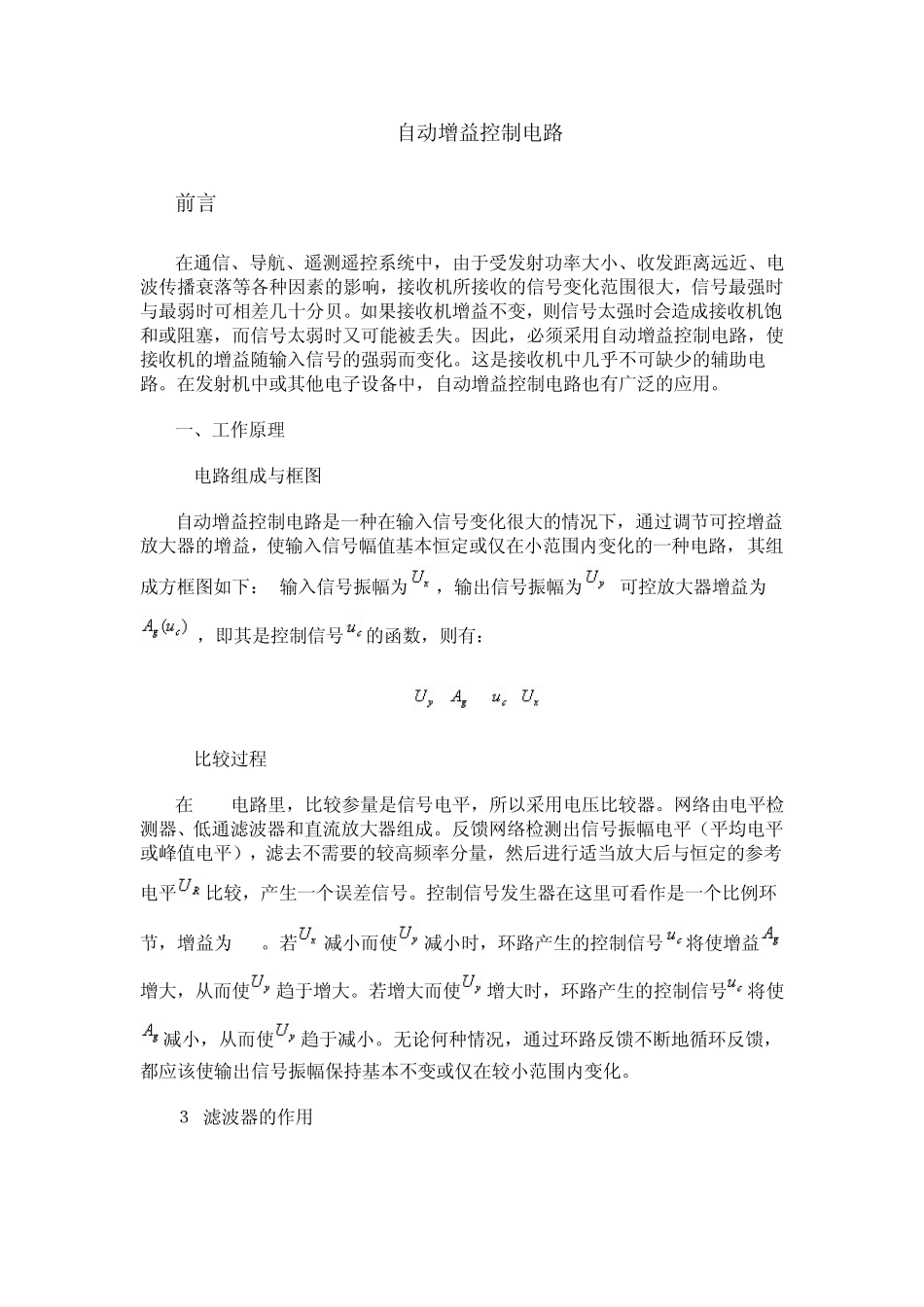

自动增益控制电路 前言 在通信、导航、遥测遥控系统中，由于受发射功率大小、收发距离远近、电波传播衰落等各种因素的影响，接收机所接收的信号变化范围很大，信号最强时与最弱时可相差几十分贝。如果接收机增益不变，则信号太强时会造成接收机饱和或阻塞，而信号太弱时又可能被丢失。因此，必须采用自动增益控制电路，使接收机的增益随输入信号的强弱而变化。这是接收机中几乎不可缺少的辅助电路。在发射机中或其他电子设备中，自动增益控制电路也有广泛的应用。 一、工作原理 1.电路组成与框图 自动增益控制电路是一种在输入信号变化很大的情况下，通过调节可控增益放大器的增益，使输入信号幅值基本恒定或仅在小范围内变化的一种电路，其组成方框图如下： 输入信号振幅为，输出信号振幅为,可控放大器增益为，即其是控制信号的函数，则有： = () 2.比较过程 在AGC电路里，比较参量是信号电平，所以采用电压比较器。网络由电平检测器、低通滤波器和直流放大器组成。反馈网络检测出信号振幅电平（平均电平或峰值电平），滤去不需要的较高频率分量，然后进行适当放大后与恒定的参考电平比较，产生一个误差信号。控制信号发生器在这里可看作是一个比例环节，增益为 k1 。若减小而使减小时，环路产生的控制信号将使增益增大，从而使趋于增大。若增大而使增大时，环路产生的控制信号将使减小，从而使趋于减小。无论何种情况，通过环路反馈不断地循环反馈，都应该使输出信号振幅保持基本不变或仅在较小范围内变化。 ３.滤波器的作用 环路中的低通滤波器是非常重要的。由于发射机功率变化，距离远近变化，电波传播衰落等引起信号强度的变化是比较缓慢的，所以整个环路应具有低通传输特性，这样才能保证仅对信号电平的缓慢变化有控制作用。尤其当输入为调幅信号时，为了使调幅波的有用幅值变化不会被自动增益控制电路的控制作用所抵消（此现象称为反调制），必须恰当的选择环路的频率响应特性，使对高于某一频率的调制信号的变化无响应，而仅对低于这一频率的缓慢变化才有控制作用。这就主要取决于低通滤波器的截止频率。 ４.控制过程说明 设输出信号振幅与控制电压的关系为： 根据式则有： 其中 又有 式中的是控制信号为零时所对应的输出信号振幅，和是相应的输入信号振幅和放大器增益，和皆为常数，表示均线性控制。 若低通滤波器对于直流信号的传递函数，当误差信号时，有图（１）可写出和、之间的关系： 当输入信号振幅且保持恒...
