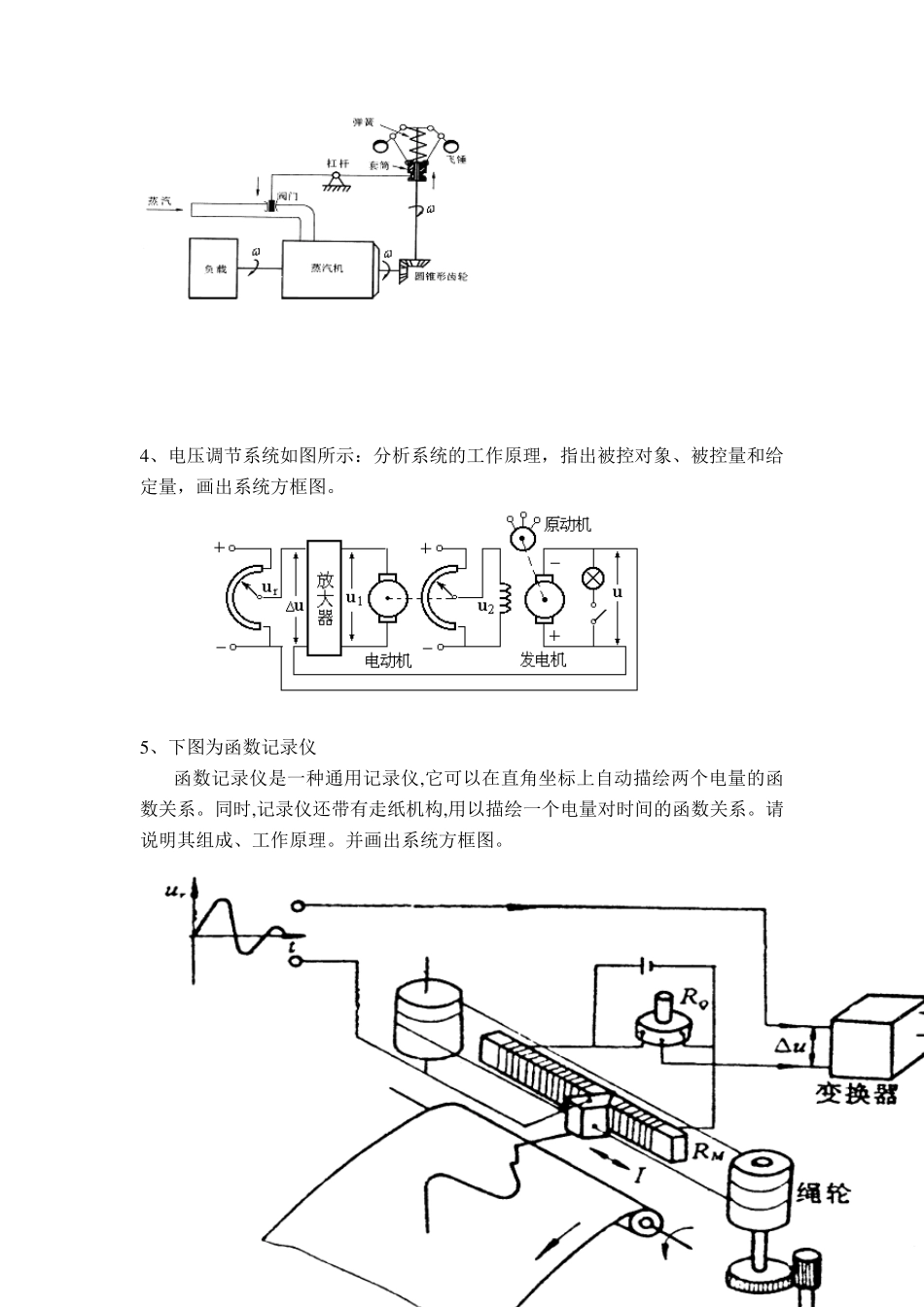

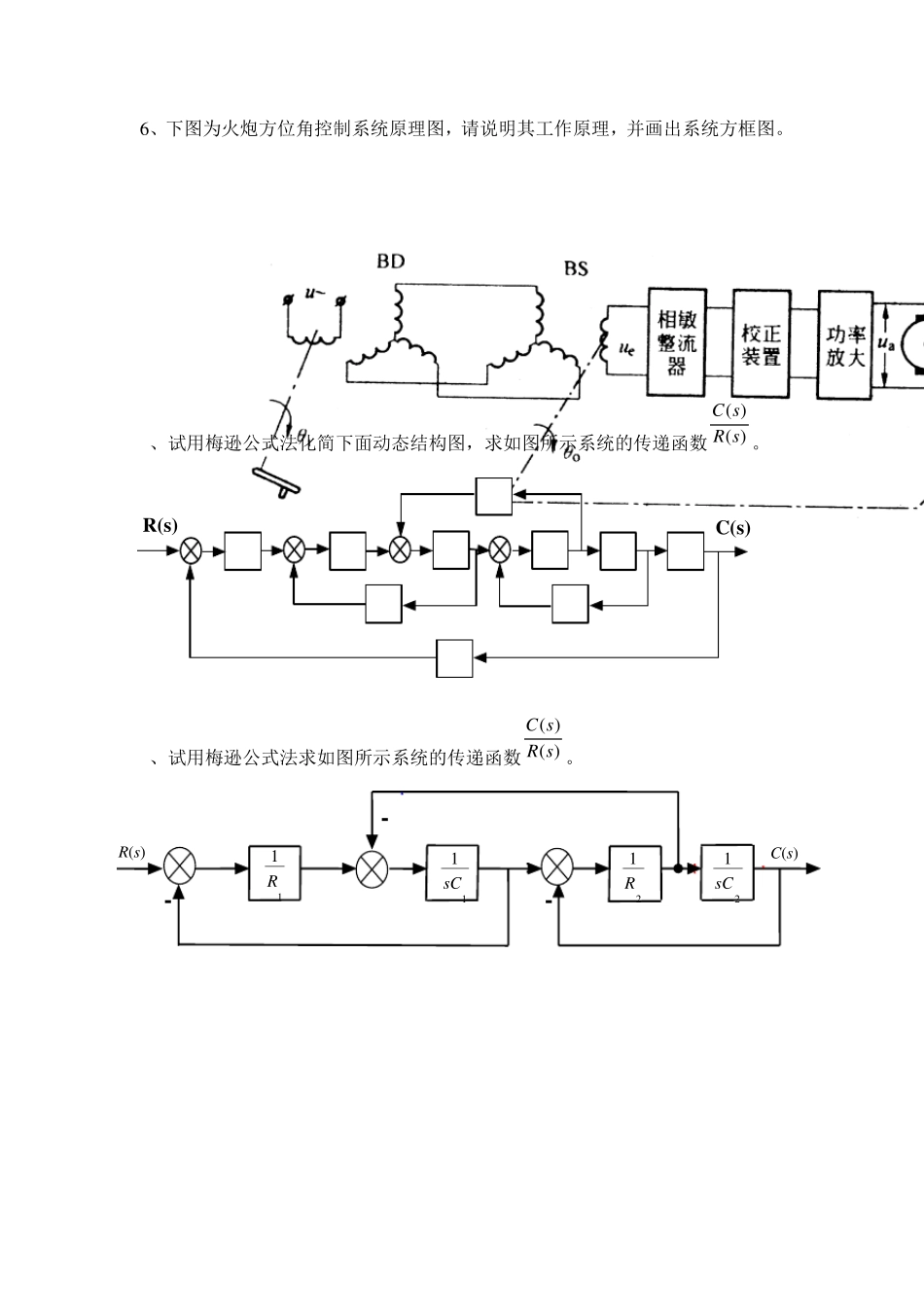

自动控制原理作业 1 、下图是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。 2 、下图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 3 、用离心调速器的蒸汽机转速控制系统如图所示。其工作原理是：当蒸汽机带动负载转动的同时，通过圆锥齿轮带动一对飞锤作水平旋转。飞锤通过铰链可带动套筒上下滑动，套筒内装有平衡弹簧，套筒上下滑动时可拨动杠杆，杠杆另一端通过连杆调节供汽阀门的开度。在蒸汽机正常运行时，飞锤旋转所产生的离心力与弹簧的反弹力相平衡，套筒保持某个高度，使阀门处于一个平衡位置。如果由于负载增大使蒸汽机转速 下降，则飞锤因离心力减小而使套筒向下滑动，并通过杠杆增大供汽阀门的开度，从而使蒸汽机的转速回升。同理，如果由于负载减小使蒸汽机的转速 增加，则飞锤因离心力增加而使套筒上滑，并通过杠杆减小供汽阀门的开度，迫使蒸汽机转速回落。这样，离心调速器就能自动地抵制负载变化对转速的影响，使蒸汽机的转速 保持在某个期望值附近。 指出系统中的被控对象、被控量和给定量，画出系统的方框图。 4 、电压调节系统如图所示：分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 5 、下图为函数记录仪 函数记录仪是一种通用记录仪,它可以在直角坐标上自动描绘两个电量的函数关系。同时,记录仪还带有走纸机构,用以描绘一个电量对时间的函数关系。请说明其组成、工作原理。并画出系统方框图。 6 、下图为火炮方位角控制系统原理图，请说明其工作原理，并画出系统方框图。 7、试用梅逊公式法化简下面动态结构图，求如图所示系统的传递函数)()(sRsC。 8、试用梅逊公式法求如图所示系统的传递函数)()(sRsC。 G1H1H2H3G6H4G5G4G3G2R(s)C(s)----- - - 1 1 sC 2 1 sC 1 1 R 2 1 R C(s) R(s) 9、方框图如图所示，用梅逊公式化简方框图求)()(sRsC。 10、已知系统方程组如下： )()()()()]()()([)()]()()()[()()()]()()[()()()(3435233612287111sXsGsCsGsGsCsXsXsXsGsXsGsXsCsGsGsGsRsGsX 试绘制系统结构图，并求闭环传递函数)()(sRsC。 11、系统的微分方程如下： dttdcdttcdtxKtnKtxtxtxdttdxTtxtxtxtxKtxtntctrtx)()()()()()()()()()()()()()()()()(225322453452311211 式中1K 、2K...
