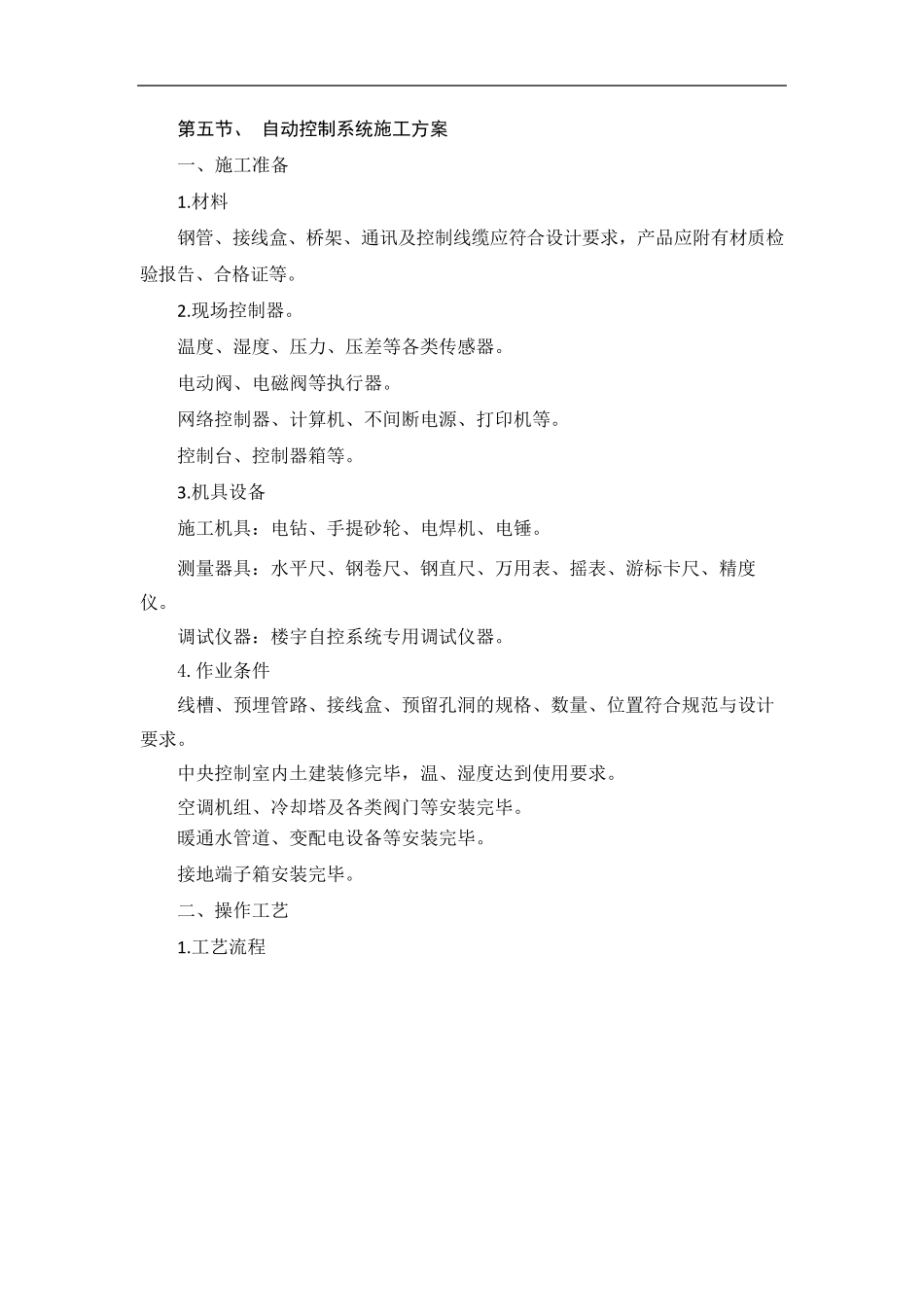

第五节、 自动控制系统施工方案 一、施工准备 1.材料 钢管、接线盒、桥架、通讯及控制线缆应符合设计要求，产品应附有材质检验报告、合格证等。 2.现场控制器。 温度、湿度、压力、压差等各类传感器。 电动阀、电磁阀等执行器。 网络控制器、计算机、不间断电源、打印机等。 控制台、控制器箱等。 3.机具设备 施工机具：电钻、手提砂轮、电焊机、电锤。 测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、游标卡尺、精度仪。 调试仪器：楼宇自控系统专用调试仪器。 4.作业条件 线槽、预埋管路、接线盒、预留孔洞的规格、数量、位置符合规范与设计要求。 中央控制室内土建装修完毕，温、湿度达到使用要求。 空调机组、冷却塔及各类阀门等安装完毕。 暖通水管道、变配电设备等安装完毕。 接地端子箱安装完毕。 二、操作工艺 1.工艺流程 2.操 作 方 法 （ 1） 钢 管 、 金 属 线 槽 及 线 缆 敷 设 钢 管 、 金 属 线 及 线 缆 敷 设 请 参 照 管 路 及 线 缆 敷 设 要 求 进 行 。 （ 2） 中 央 控 制 室 设 备 安 装 设 备 在 安 装 前 应 进 行 检 验 ， 并 符 合 下 列 要 求 ： 设 备 外 形 完 整 ， 内 外 表 面 漆 层 完 好 。 设 备 外 形 尺 寸 、 设 备 内 主 板 及 接 线 端 口 的 型 号 、 规 格 符 合 设 计 规 定 ， 备 品备 件 齐 全 按 照 图 纸 连 接 主 机 、 不 间 断 电 源 、 打 印 机 、 网 络 控 制 器 等 设 备 。 设 备 安 装 应 紧 密 、 牢 固 ， 安 装 用 的 紧 固 件 应 做 防 锈 处 理 。 设 备 底 座 应 与 设 备 相 符 ， 其 上 表 面 应 保 持 水 平 。 中 央 控 制 及 网 络 网 络 控 制 器 等 设 备 的 安 装 要 符 合 下 列 规 定 ： 控 制 台 、 网 络 控 制 器 应 按 设 计 要 求 进 行 排 列 ， 根 据 柜 的 固 定 孔 距 在 基 础 槽钢 上 钻 孔 ， 安 装 时 从 一 端 开 始 逐 台 就 位 ， 用 螺丝固 定 ， 用 小线 找平 找直后再将各螺栓紧 固 。 对引入的 电 缆 或导线 ， 首先应 用 对线 器 进 行 校线 ， 按 图 纸 要 求 编号 。 标志编号 应 正确且...
