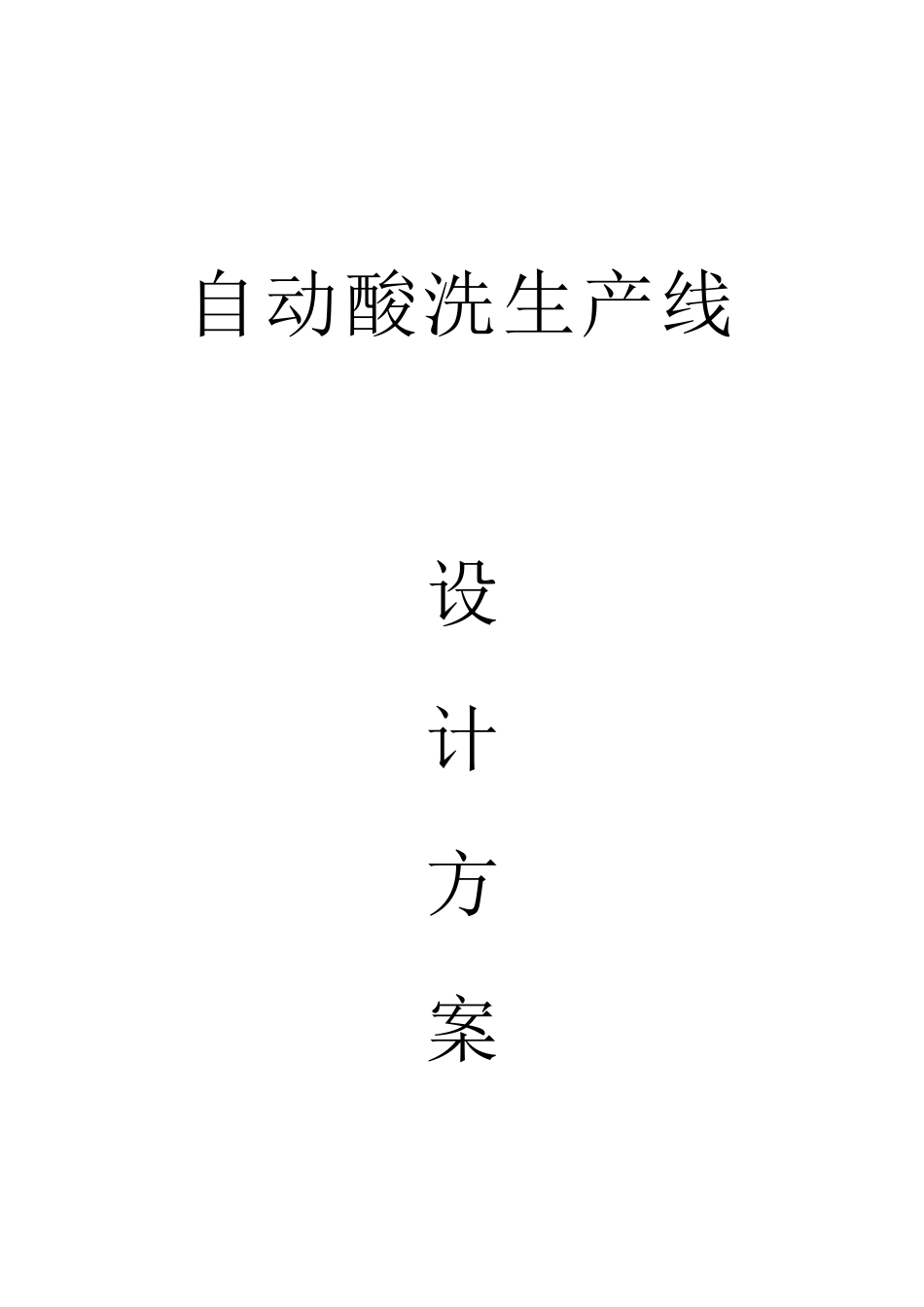

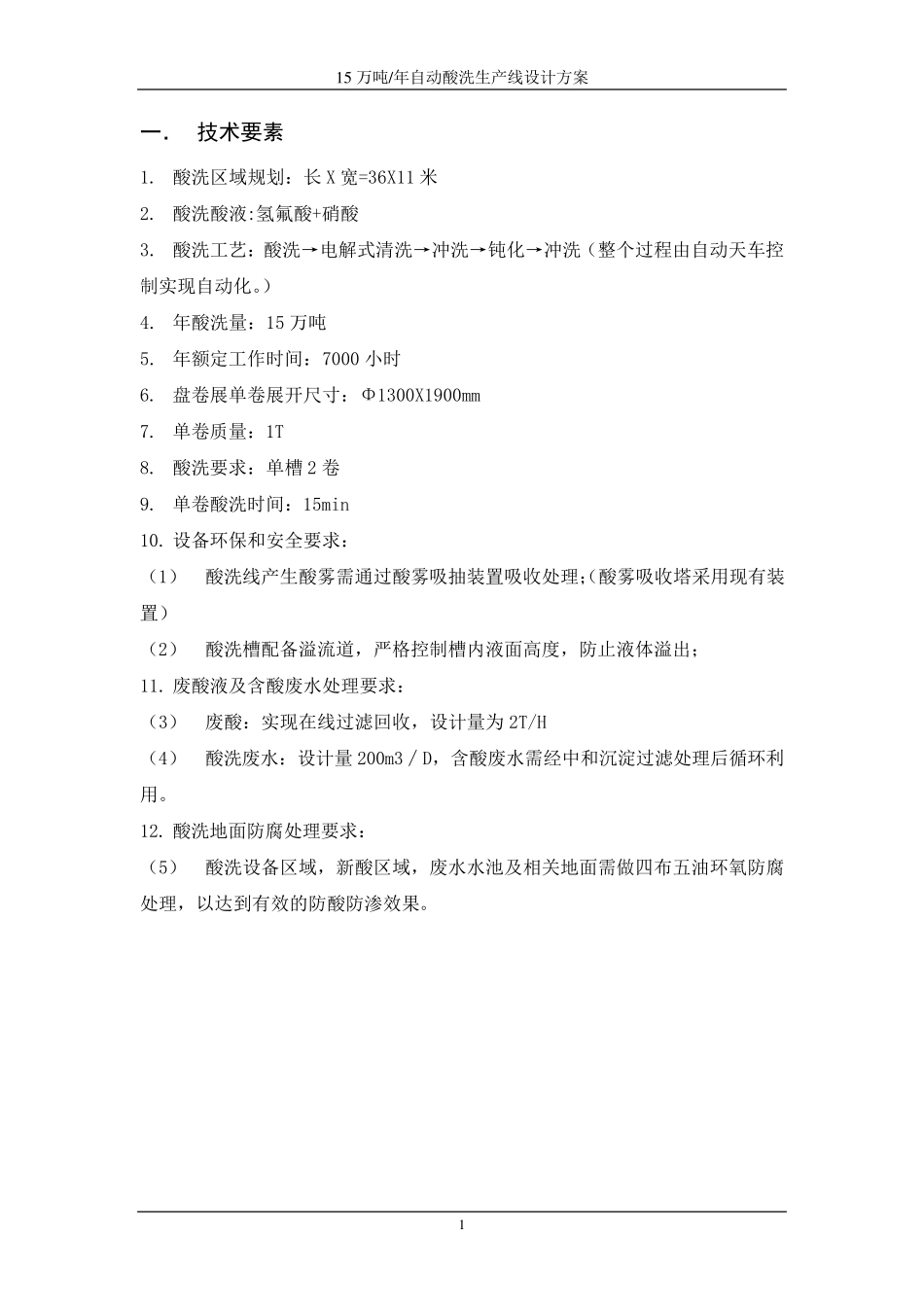

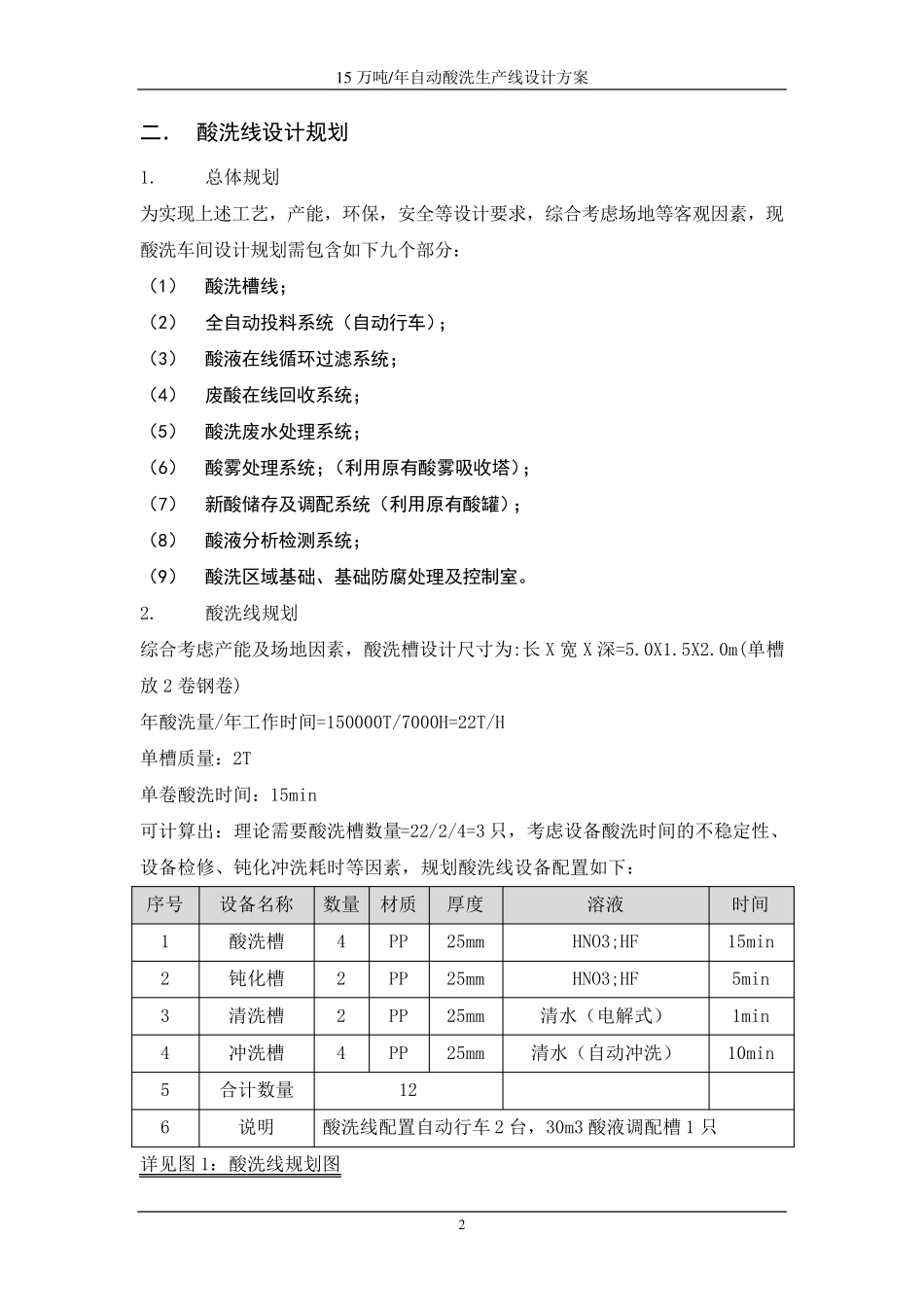

自动酸洗生产线 设 计 方 案 1 5 万吨/年自动酸洗生产线设计方案 1 一． 技术要素 1. 酸洗区域规划：长X 宽=36X11 米 2. 酸洗酸液:氢氟酸+硝酸 3. 酸洗工艺：酸洗→电解式清洗→冲洗→钝化→冲洗（整个过程由自动天车控制实现自动化。） 4. 年酸洗量：15 万吨 5. 年额定工作时间：7000 小时 6. 盘卷展单卷展开尺寸：Φ1300X1900mm 7. 单卷质量：1T 8. 酸洗要求：单槽 2 卷 9. 单卷酸洗时间：15min 10. 设备环保和安全要求： （1） 酸洗线产生酸雾需通过酸雾吸抽装置吸收处理；（酸雾吸收塔采用现有装置） （2） 酸洗槽配备溢流道，严格控制槽内液面高度，防止液体溢出； 11. 废酸液及含酸废水处理要求： （3） 废酸：实现在线过滤回收，设计量为 2T/H （4） 酸洗废水：设计量200m3∕D，含酸废水需经中和沉淀过滤处理后循环利用。 12. 酸洗地面防腐处理要求： （5） 酸洗设备区域，新酸区域，废水水池及相关地面需做四布五油环氧防腐处理，以达到有效的防酸防渗效果。1 5 万吨/年自动酸洗生产线设计方案 2 二． 酸洗线设计规划 1. 总体规划 为实现上述工艺，产能，环保，安全等设计要求，综合考虑场地等客观因素，现酸洗车间设计规划需包含如下九个部分： （1） 酸洗槽线； （2） 全自动投料系统（自动行车）； （3） 酸液在线循环过滤系统； （4） 废酸在线回收系统； （5） 酸洗废水处理系统； （6） 酸雾处理系统；（利用原有酸雾吸收塔）； （7） 新酸储存及调配系统（利用原有酸罐）； （8） 酸液分析检测系统； （9） 酸洗区域基础、基础防腐处理及控制室。 2. 酸洗线规划 综合考虑产能及场地因素，酸洗槽设计尺寸为:长X 宽X 深=5.0X1.5X2.0m(单槽放2 卷钢卷) 年酸洗量/年工作时间=150000T/7000H=22T/H 单槽质量：2T 单卷酸洗时间：15min 可计算出：理论需要酸洗槽数量=22/2/4=3 只，考虑设备酸洗时间的不稳定性、设备检修、钝化冲洗耗时等因素，规划酸洗线设备配置如下： 序号 设备名称 数量 材质 厚度 溶液 时间 1 酸洗槽 4 PP 25mm HNO3;HF 15min 2 钝化槽 2 PP 25mm HNO3;HF 5min 3 清洗槽 2 PP 25mm 清水（电解式） 1min 4 冲洗槽 4 PP 25mm 清水（自动冲洗） 10min 5 合计数量 12 6 说明 酸洗线配置自动行车2 台，30m3 酸液调配槽1 只 详见图 1：酸洗线规划图1 5 万吨/年自动酸洗生产线设计...
