自封式加油枪使用及维修保养

自封式加油枪使用及维修保养_第1页
1/7
自封式加油枪使用及维修保养_第2页
2/7
自封式加油枪使用及维修保养_第3页
3/7

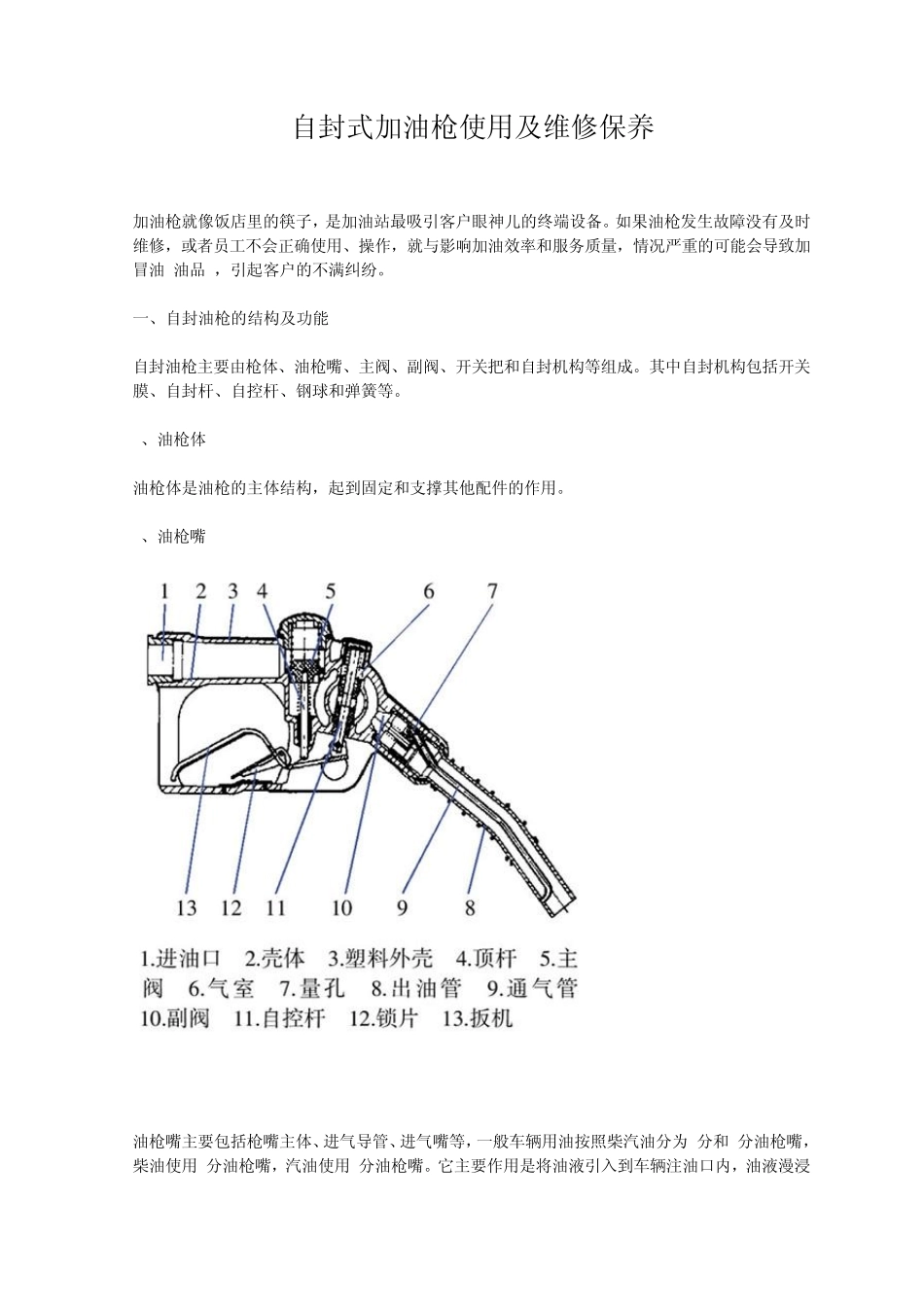

自封式加油枪使用及维修保养 加油枪就像饭店里的筷子,是加油站最吸引客户眼神儿的终端设备。如果油枪发生故障没有及时维修,或者员工不会正确使用、操作,就与影响加油效率和服务质量,情况严重的可能会导致加冒油(油品),引起客户的不满纠纷。 一、自封油枪的结构及功能 自封油枪主要由枪体、油枪嘴、主阀、副阀、开关把和自封机构等组成。其中自封机构包括开关膜、自封杆、自控杆、钢球和弹簧等。 1、油枪体 油枪体是油枪的主体结构,起到固定和支撑其他配件的作用。 2、油枪嘴 油枪嘴主要包括枪嘴主体、进气导管、进气嘴等,一般车辆用油按照柴汽油分为6分和4分油枪嘴,柴油使用6分油枪嘴,汽油使用4分油枪嘴。它主要作用是将油液引入到车辆注油口内,油液漫浸过进气嘴后,使自封机构作用跳枪。 3、开关把、限位板、挡片 主要作用是避免员工长握住开关把时间付油而疲劳。开关把上设有挡片,借助限位板可使开关把处于三个不同挡位上,使主阀置于相应的三种开度,以得到不同的流量。 4、自封机构 是影响油枪不跳枪不自封的关键部件,各零部件的结构和功能如下。 4.1副阀及转接套 副阀是在油枪嘴白色橡胶部分,副阀座四周方向有4个小孔,转接套上有一个斜孔,连接到进气管、进气嘴与外界相通,使自封机构膜片上腔与外界相通。 副阀的功能是防止主阀关闭后枪体内主副阀间空腔内的油液外流,在定量加油中,加油完毕而主阀尚未关闭时,副阀可防止枪体及导静电输油胶管内的油液外流。 4.2弹簧及膜片 弹簧是安装在副阀自封机构膜片的上腔内,主要功能是平衡辅助膜片的上压力,在停止加油时,通弹簧的弹力将膜片压下,使副阀关闭。 膜片是将自封机构密封部件,将自封机构分成上下腔,形成压力差,控制自控杆的动作,实现油枪主阀的跳枪动作。 4.3自封机构内部 自封机构主要有膜片、钢珠、弹簧等零件组成,依靠滚珠在斜面腔体 自控杆上端沿圆周均匀分布有三个孔,三孔内装有三个钢球,抬起开关把,三个钢球靠枪体上的斜面将自控杆卡住,不使自控杆下移;当自封杆向上移动时,钢球即向自控杆中心收拢使自控杆向下移动,使主阀关闭。 二、自封油枪工作原理 加油时,油枪主阀开启,带压油液进入枪体内主副阀间的空腔,并克服副阀弹力推开副阀,经油枪嘴排出。油液经过副阀时,由于液流的空吸作用,使开关膜上腔压力降低,但因开关膜上腔通过转接套斜孔、进气管、油枪嘴前端进气嘴与外界相通,外界空气不断地补充进开关膜上腔,开关膜...
