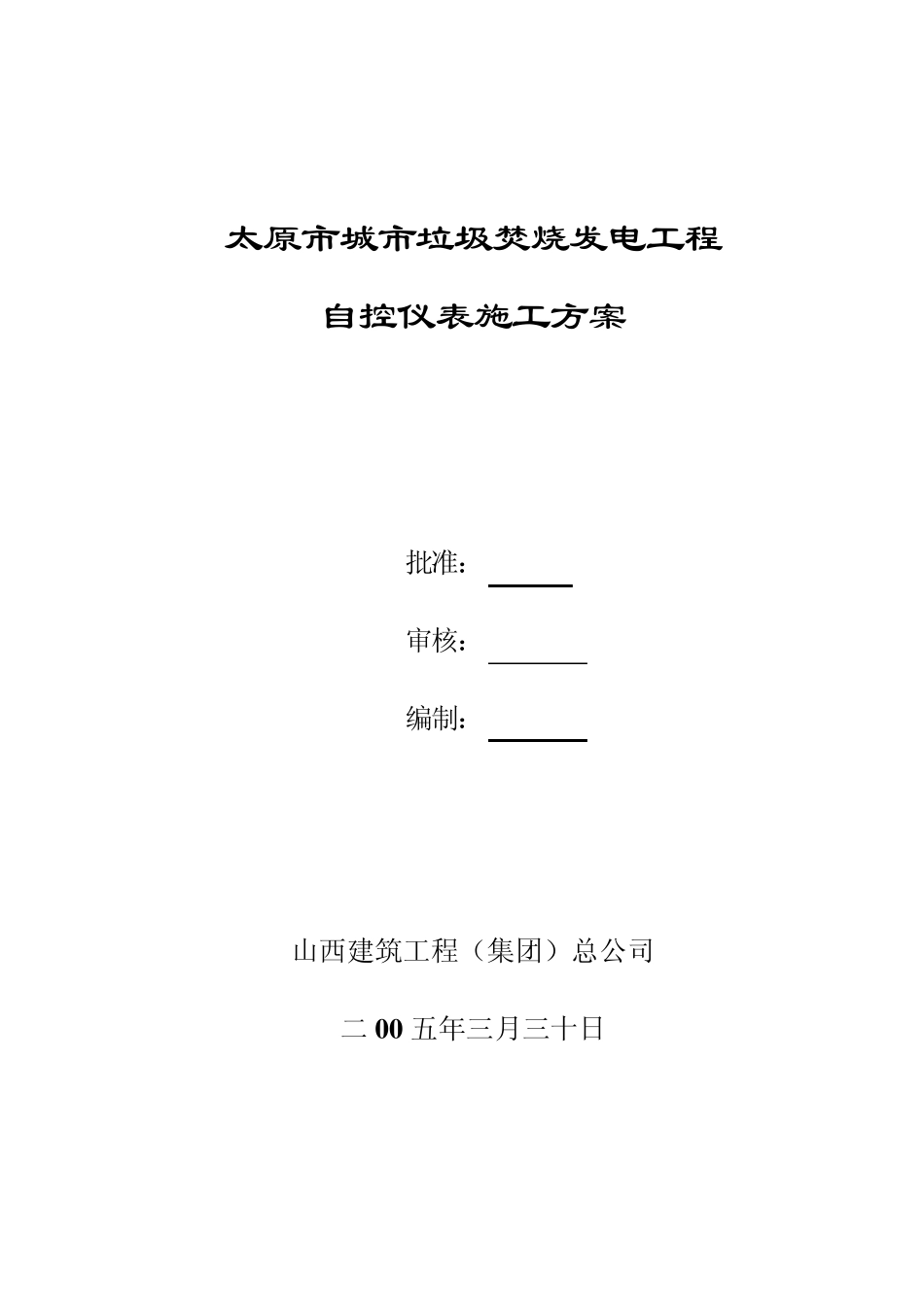

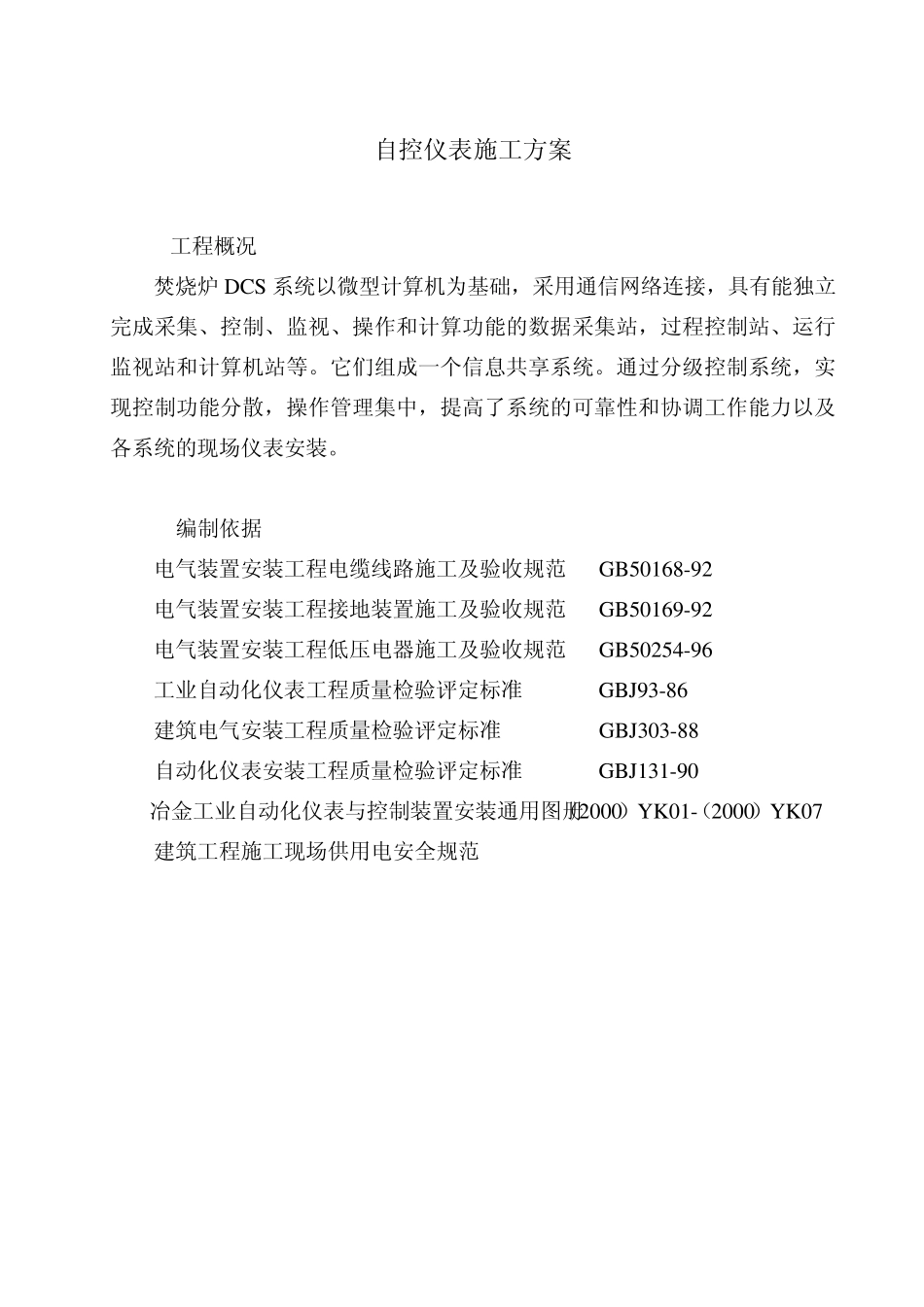

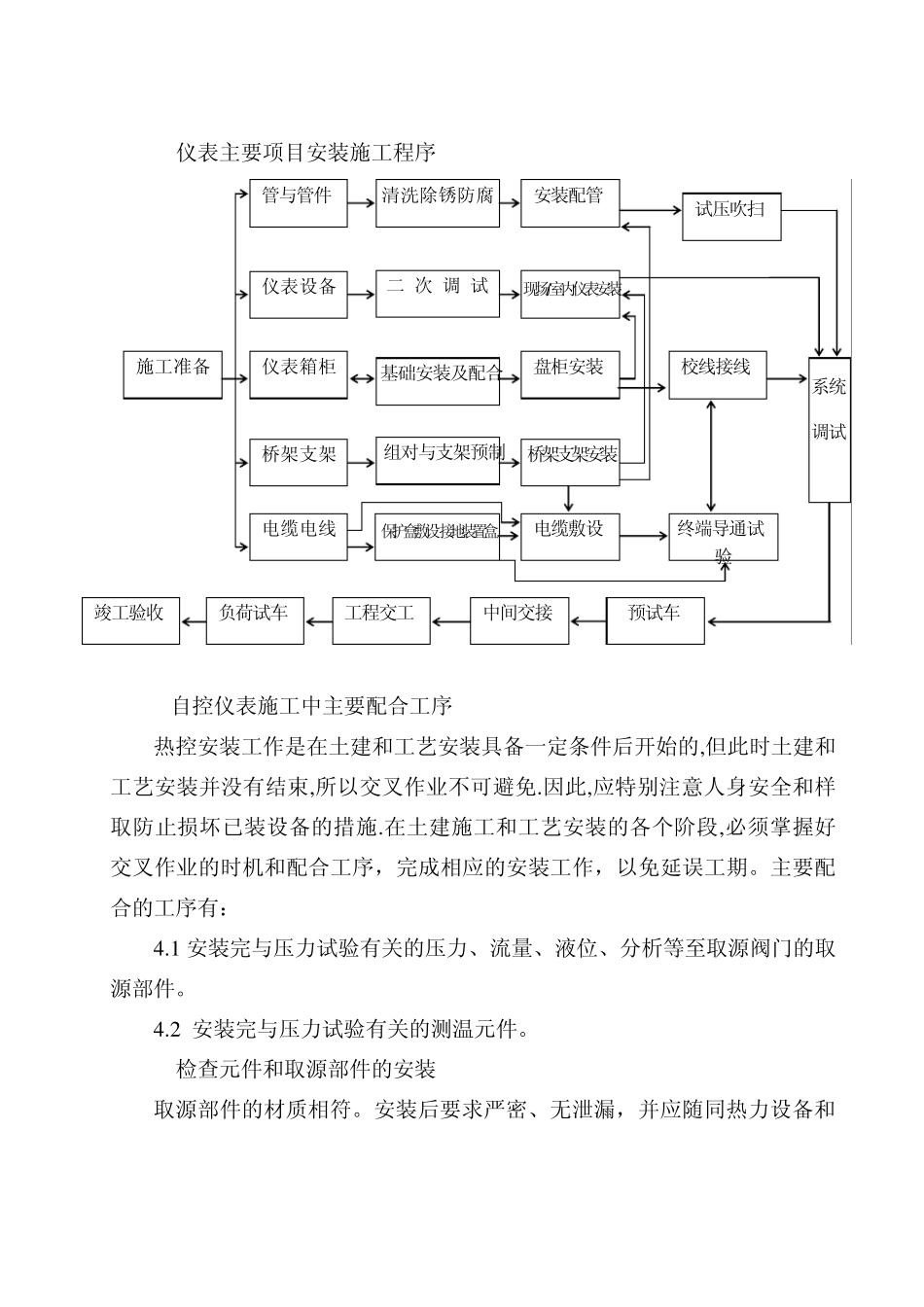

太原市城市垃圾焚烧发电工程 自控仪表施工方案 批准： 审核： 编制： 山西建筑工程（集团）总公司 二0 0 五年三月三十日 自控仪表施工方案 1工程概况 焚烧炉DCS 系统以微型计算机为基础，采用通信网络连接，具有能独立完成采集、控制、监视、操作和计算功能的数据采集站，过程控制站、运行监视站和计算机站等。它们组成一个信息共享系统。通过分级控制系统，实现控制功能分散，操作管理集中，提高了系统的可靠性和协调工作能力以及各系统的现场仪表安装。 2 编制依据 电气装置安装工程电缆线路施工及验收规范 GB50168-92 电气装置安装工程接地装置施工及验收规范 GB50169-92 电气装置安装工程低压电器施工及验收规范 GB50254-96 工业自动化仪表工程质量检验评定标准 GBJ93-86 建筑电气安装工程质量检验评定标准 GBJ303-88 自动化仪表安装工程质量检验评定标准 GBJ131-90 冶金工业自动化仪表与控制装置安装通用图册 （2000）Y K01-（2000）Y K07 建筑工程施工现场供用电安全规范 3 仪表主要项目安装施工程序 4自控仪表施工中主要配合工序 热控安装工作是在土建和工艺安装具备一定条件后开始的,但此时土建和工艺安装并没有结束,所以交叉作业不可避免.因此,应特别注意人身安全和样取防止损坏已装设备的措施.在土建施工和工艺安装的各个阶段,必须掌握好交叉作业的时机和配合工序，完成相应的安装工作，以免延误工期。主要配合的工序有： 4 .1 安装完与压力试验有关的压力、流量、液位、分析等至取源阀门的取源部件。 4 .2 安装完与压力试验有关的测温元件。 5 检查元件和取源部件的安装 取源部件的材质相符。安装后要求严密、无泄漏，并应随同热力设备和仪表设备 仪表箱柜 桥架支架 电缆电线 施工准备 清洗除锈防腐 二 次 调 试 基础安装及配合 组对与支架预制 保护盒敷设 接地装置盒 管与管件 现场/室内仪表安装 盘柜安装 桥架支架安装 电缆敷设 安装配管 试压吹扫 校线接线 系统调试 终端导通试验 竣工验收 负荷试车 工程交工 中间交接 预试车 管道一起作严密性试验，检出元件和取源部件安装后应挂有标志牌，标明设计编号、名称及用途（差压测量取源阀门还应标明正、负）。以便运行和检修时查对。 5 .1 测点开孔位置的选择 测点开孔位置应按设计或制造厂的规定进行，如无规定时，可根据工艺流程系统图中测点和设备、管道、阀门等的相对位置按下列规定选择： 5.1.1 ...
