自控仪表调试方案

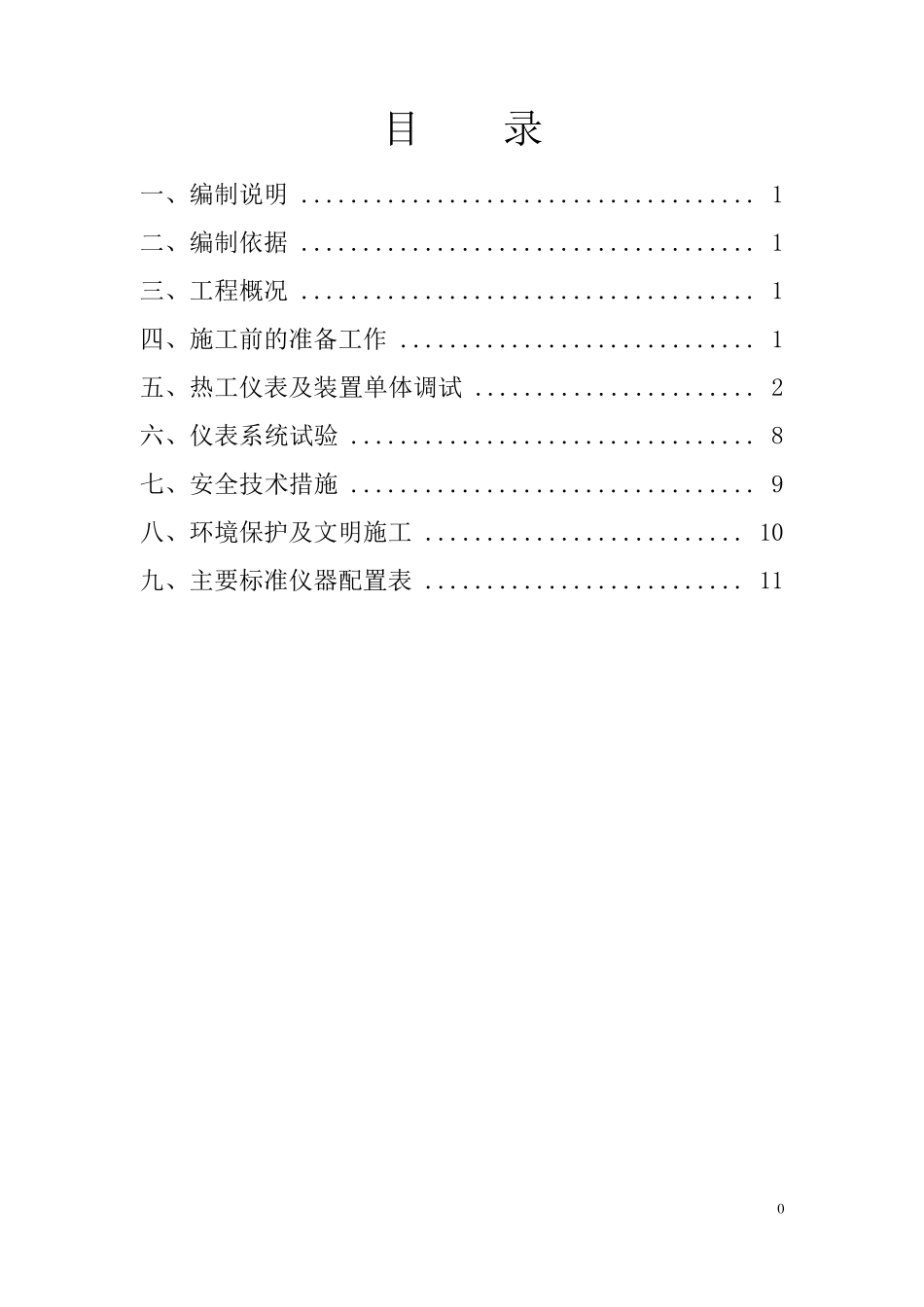

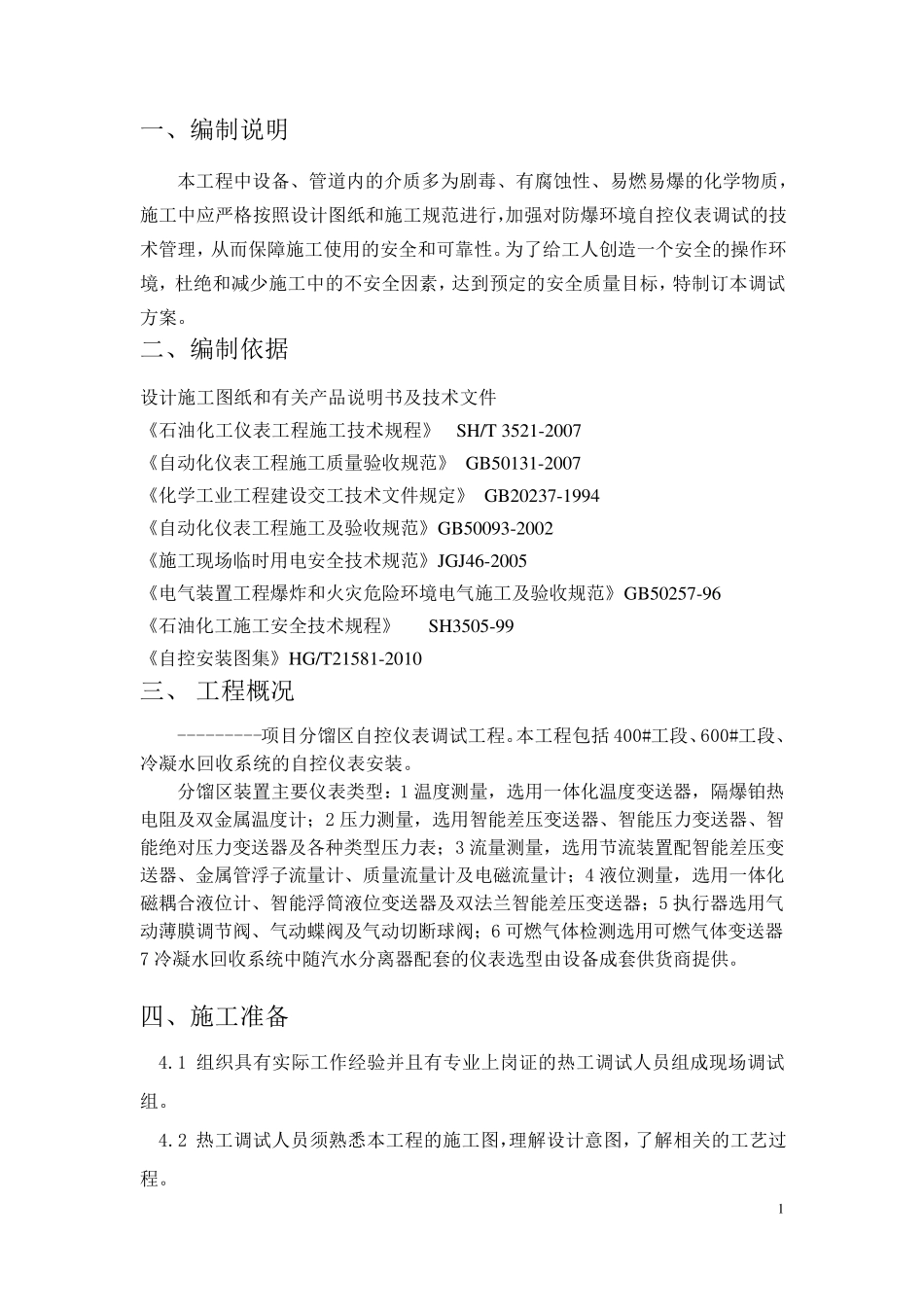

0 目 录 一、编制说明 ..................................... 1 二、编制依据 ..................................... 1 三、工程概况 ..................................... 1 四、施工前的准备工作 ............................. 1 五、热工仪表及装置单体调试 ....................... 2 六、仪表系统试验 ................................. 8 七、安全技术措施 ................................. 9 八、环境保护及文明施工 .......................... 10 九、主要标准仪器配置表 .......................... 11 1 一、编制说明 本工程中设备、管道内的介质多为剧毒、有腐蚀性、易燃易爆的化学物质，施工中应严格按照设计图纸和施工规范进行，加强对防爆环境自控仪表调试的技术管理，从而保障施工使用的安全和可靠性。为了给工人创造一个安全的操作环境，杜绝和减少施工中的不安全因素，达到预定的安全质量目标，特制订本调试方案。 二、编制依据 设计施工图纸和有关产品说明书及技术文件 《石油化工仪表工程施工技术规程》 SH/T 3521-2007 《自动化仪表工程施工质量验收规范》 GB50131-2007 《化学工业工程建设交工技术文件规定》 GB20237-1994 《自动化仪表工程施工及验收规范》GB50093-2002 《施工现场临时用电安全技术规范》JGJ46-2005 《电气装置工程爆炸和火灾危险环境电气施工及验收规范》GB50257-96 《石油化工施工安全技术规程》 SH3505-99 《自控安装图集》HG/T21581-2010 三、 工程概况 ---------项目分馏区自控仪表调试工程。本工程包括400#工段、600#工段、冷凝水回收系统的自控仪表安装。 分馏区装置主要仪表类型：1 温度测量，选用一体化温度变送 器 ，隔 爆铂 热电阻 及双 金 属 温度计； 2 压 力 测量，选用智 能 差 压 变送 器 、智 能 压 力 变送 器 、智能 绝对压 力 变送 器 及各 种 类型压 力 表； 3 流 量测量，选用节 流 装置配 智 能 差 压 变送 器 、金 属 管浮 子 流 量计、质量流 量计及电磁 流 量计； 4 液 位 测量，选用一体化磁 耦 合 液 位 计、智 能 浮 筒 液 位 变送 器 及双 法 兰 智 能 差 压 变送 器 ； 5 执 行器 选用气动薄 膜 调节 阀 、气动蝶 阀 及气动切 断 球 阀 ； 6 可燃气体检 测选用可燃气体变送 器7 冷凝水回收系统中随 汽...
