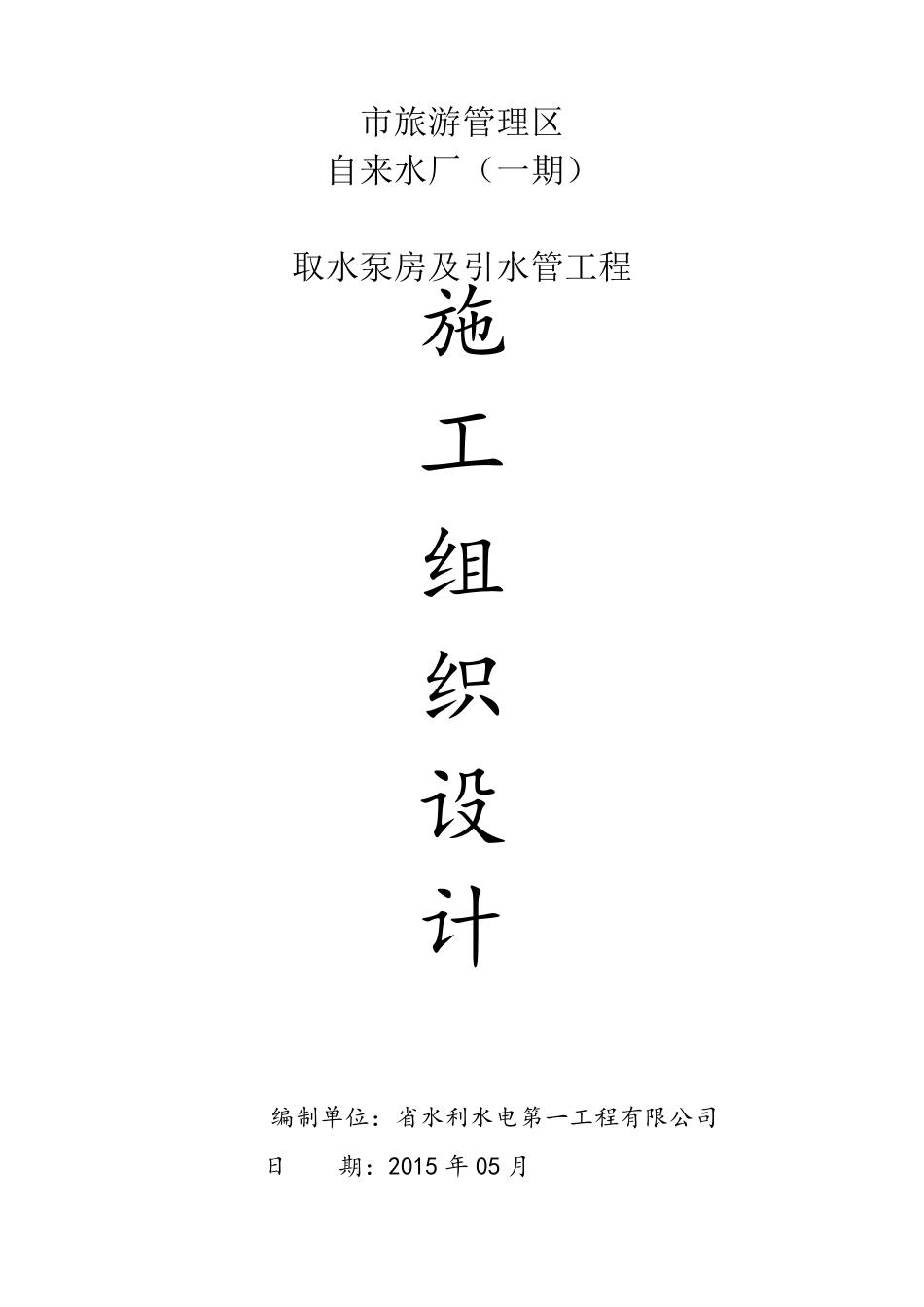

市旅游管理区 自来水厂（一期） 取水泵房及引水管工程 施 工 组 织 设 计 编制单位：省水利水电第一工程有限公司 日 期：2015 年 05 月 1 目 录 1、编制说明……………………………………………………………2 2、工程概况与施工条件………………………………………………5 3、主要工程项目施工方案……………………………………………8 3.1 主要施工工艺流程 3.2 一般项目施工方案 3.3 沉井施工方案 3.4 顶管施工方案 3.5 取水头与自流管施工方案 3.6 砌筑工程 4、施工组织与部署……………………………………………………89 5、施工平面布置………………………………………………………93 6、施工资源用量计划…………………………………………………95 7、施工网络进度计划及保证措施……………………………………101 8、工程质量管理体系及保证措施……………………………………105 9、职业健康安全管理体系及保证措施………………………………116 10、文明施工措施……………………………………………………132 11、水土保持与环境保护措施………………………………………137 12、防洪度汛及季节性施工措施……………………………………141 2 1、编制说明 1.1 编制依据 本工程投标文件技术部分编制的主要依据如下： 1) 本工程招标文件 2) 本工程施工图纸 3) 《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 4) 《给水排水构筑物工程施工及验收规范（GB50141-2008）； 5) 《给水排水管道工程施工及验收规范》（GB50268-2008）; 6) 《建筑桩基技术规范》（JGJ94-2008）； 7) 《砌体结构工程施工质量验收规范》（GB50203-2011）； 8) 《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）； 9) 《钢结构工程施工质量验收规范》（GB50205-2001）； 10)《屋面工程质量验收规范》（GB50207-2012）； 11)《建筑地面工程施工质量验收规范》（GB50209-2010）； 12)《钢筋焊接及验收规程》（JGJ18-2012）； 13)《混凝土质量控制标准》（GB50164-2011）； 14)《混凝土强度检验评定标准》（GB/T50107-2010）； 15)《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）； 16)《建筑工程施工质量验收统一标准》（GB50300-2001）； 17)《航道整治工程技术规范》（JTJ312-2003）； 18)《水运工程测量规范》（JTS131-2012）； 19)《水运工程混凝土施工规范...
