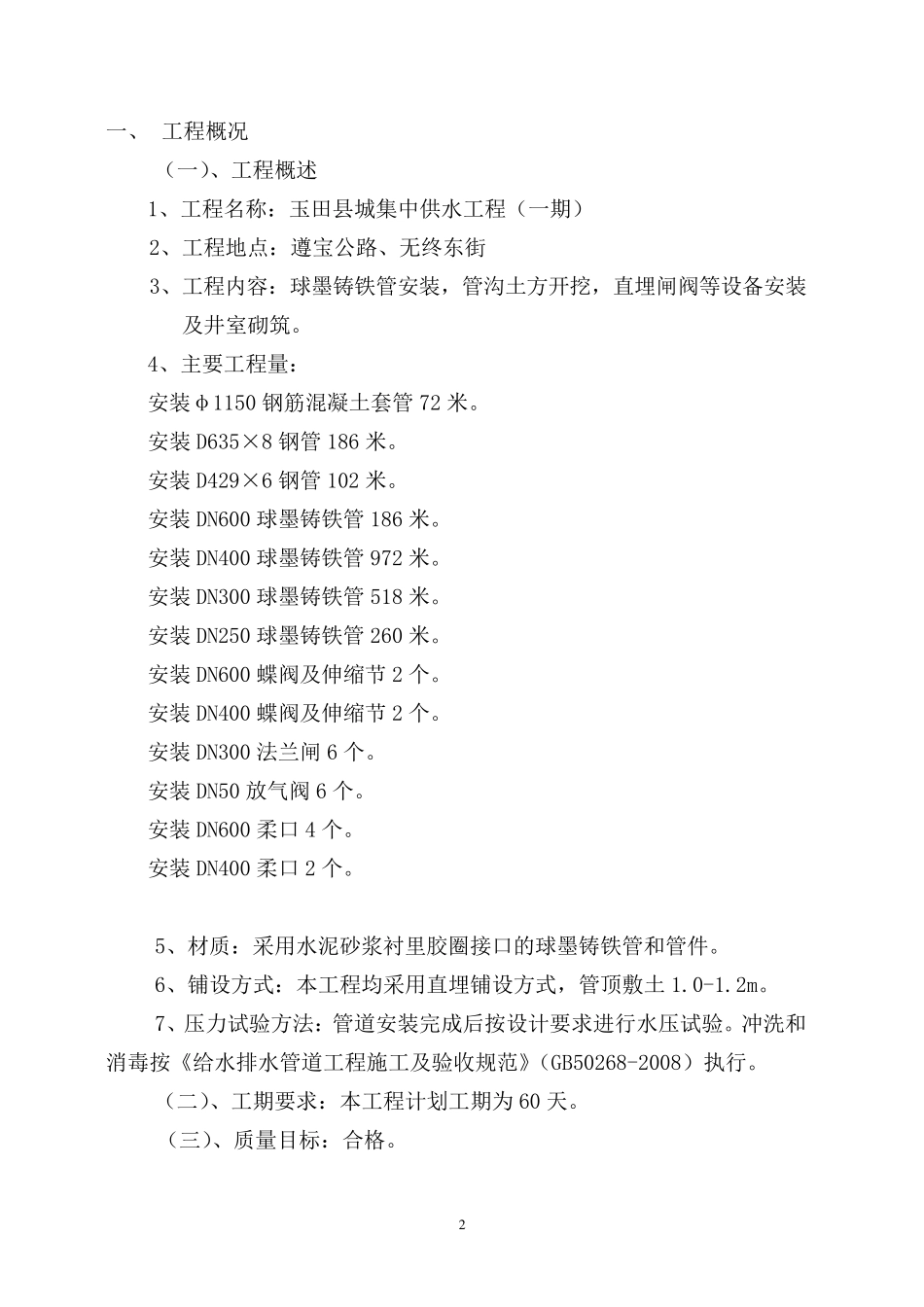

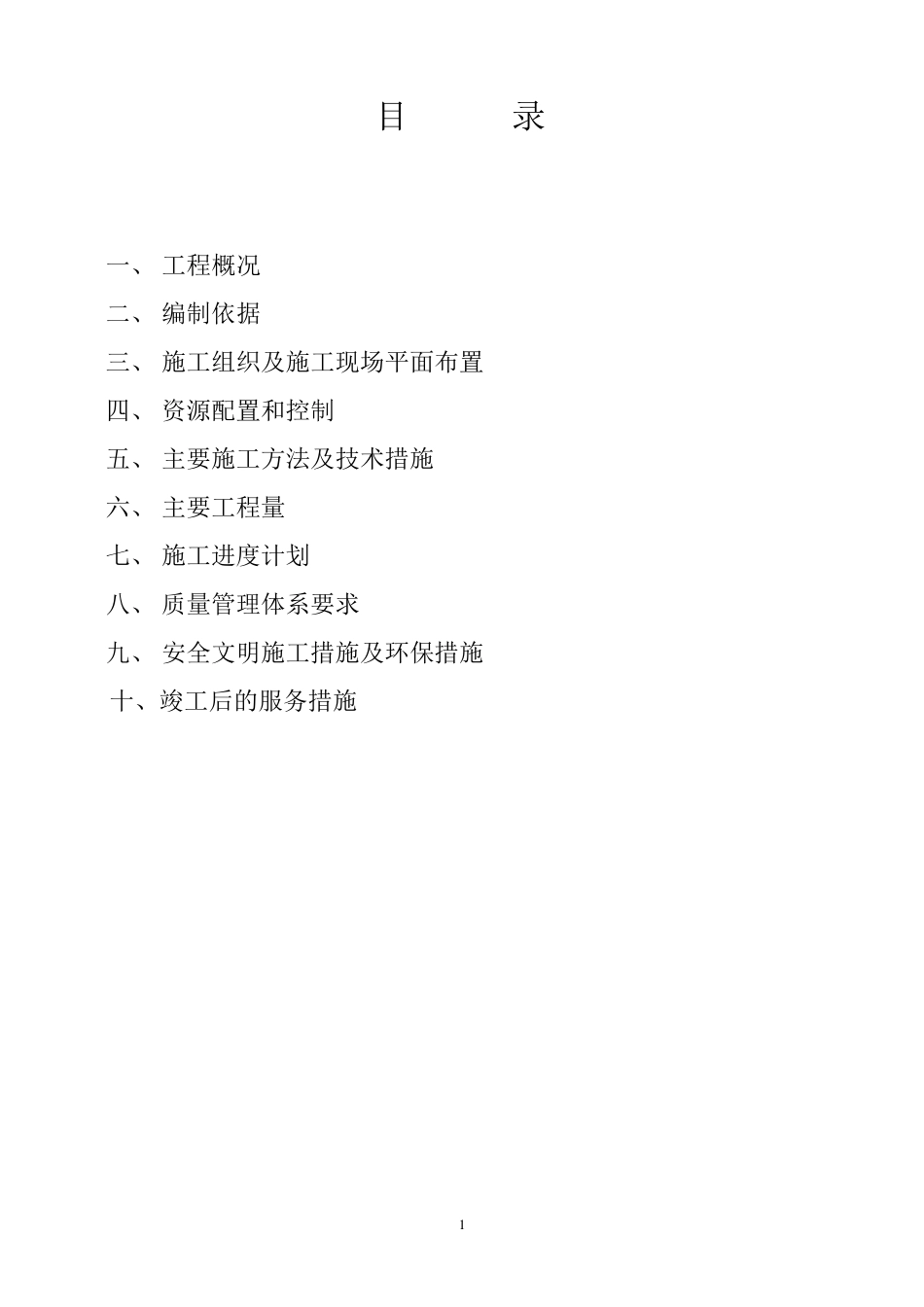

玉田县城集中供水工程（一期） 施 工 组 织 设 计 天 津 华 水 自 来 水 建 设 有 限 公司 2013 年 12 月 1 目 录 一、 工程概况 二、 编制依据 三、 施工组织及施工现场平面布置 四、 资源配置和控制 五、 主要施工方法及技术措施 六、 主要工程量 七、 施工进度计划 八、 质量管理体系要求 九、 安全文明施工措施及环保措施 十、竣工后的服务措施 2 一、 工程概况 （一）、工程概述 1、工程名称：玉田县城集中供水工程（一期） 2、工程地点：遵宝公路、无终东街 3、工程内容：球墨铸铁管安装，管沟土方开挖，直埋闸阀等设备安装及井室砌筑。 4、主要工程量： 安装φ1150 钢筋混凝土套管72 米。 安装D635×8 钢管186 米。 安装D429×6 钢管102 米。 安装DN600 球墨铸铁管186 米。 安装DN400 球墨铸铁管972 米。 安装DN300 球墨铸铁管518 米。 安装DN250 球墨铸铁管260 米。 安装DN600 蝶阀及伸缩节 2 个。 安装DN400 蝶阀及伸缩节 2 个。 安装DN300 法兰闸6 个。 安装DN50 放气阀6 个。 安装DN600 柔口 4 个。 安装DN400 柔口 2 个。 5、材质：采用水泥砂浆衬里胶圈接口的球墨铸铁管和管件。 6、铺设方式：本工程均采用直埋铺设方式，管顶敷土1.0-1.2m。 7、压力试验方法：管道安装完成后按设计要求进行水压试验。冲洗和消毒按《给水排水管道工程施工及验收规范》（GB50268-2008）执行。 （二）、工期要求：本工程计划工期为 60 天。 （三）、质量目标：合格。 3 二、编制依据 （一）、天津市华淼给排水研究设计院设计的《玉田县城集中供水工程（一期）》 （二）、《给水排水管道工程施工及验收规范》GB50268—2008 （三）、《给水排水构筑物施工及验收规范》GBJ141-90 （四）、管道工程集团编制的《给水、燃气、供热安装工序作业指导书》Z/GJS007-98 （五）、管道工程集团编制的《室外给水燃气管道工程系统试验作业指导书》Z/GJS008-98 （六）、管道工程集团编制的《球墨铸铁管接口工序作业指导书》Z/GJS018-2003 （七）、管道工程集团公司的《管理体系文件》 三、施工组织及施工现场平面布置 本工程成立项目经理部，项目经理部由项目经理、施工负责人、技术负责人、物资负责人、安全负责人、质检负责人组成，项目经理部下设项目组。项目组由项目负责人、施工员、质检员、材料员、测量员、安全员组成，上述人员均经过专业培...
