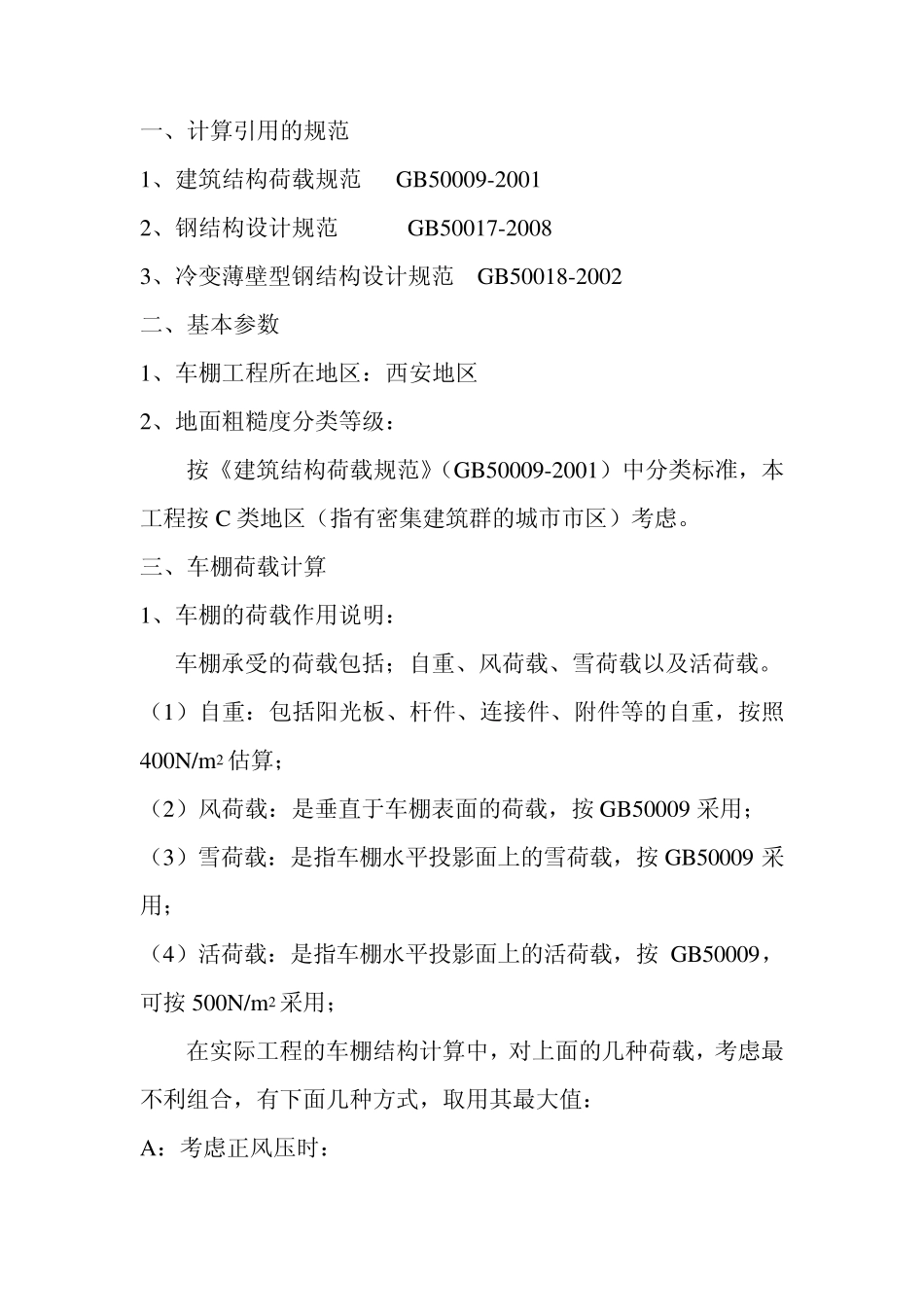

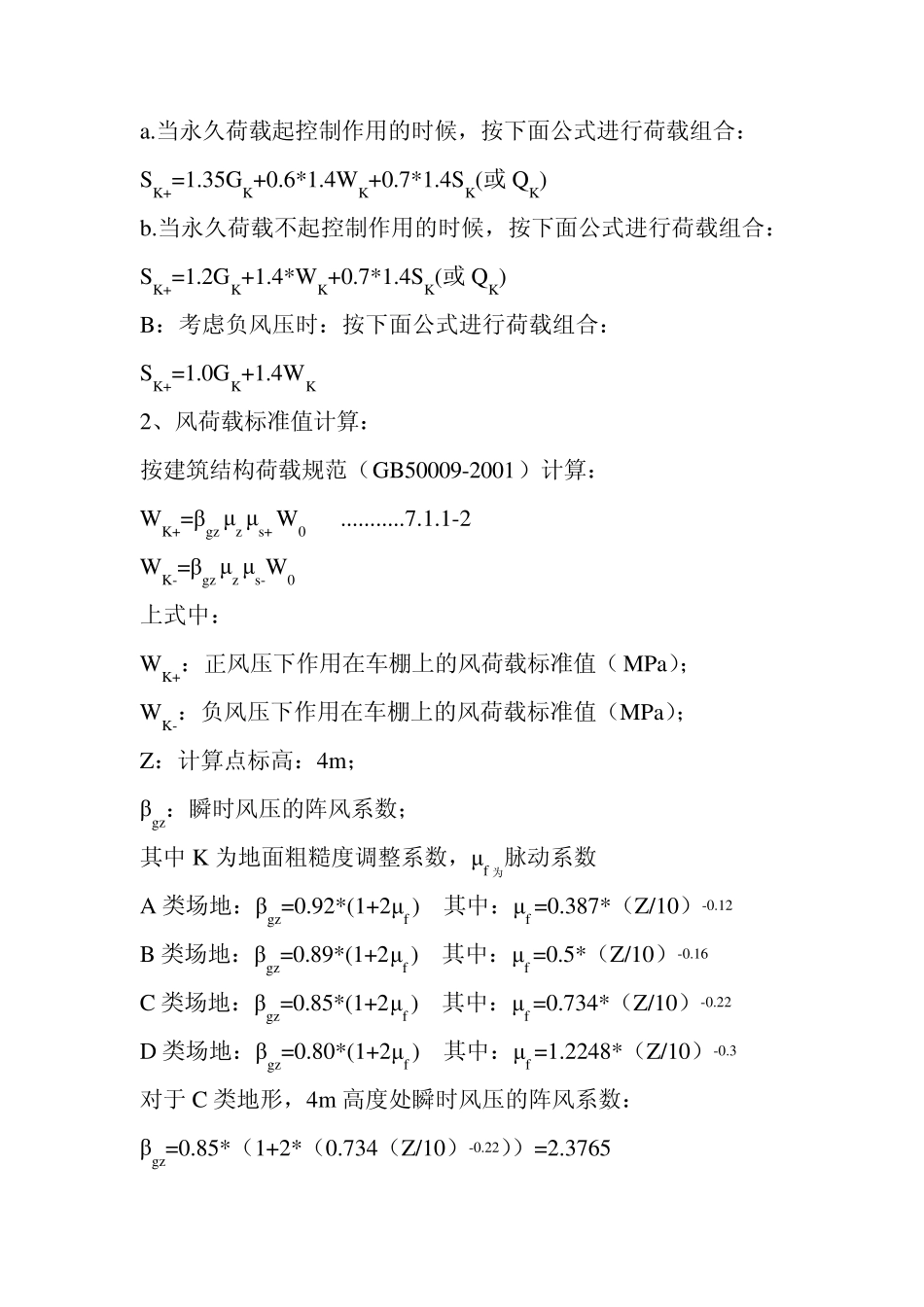

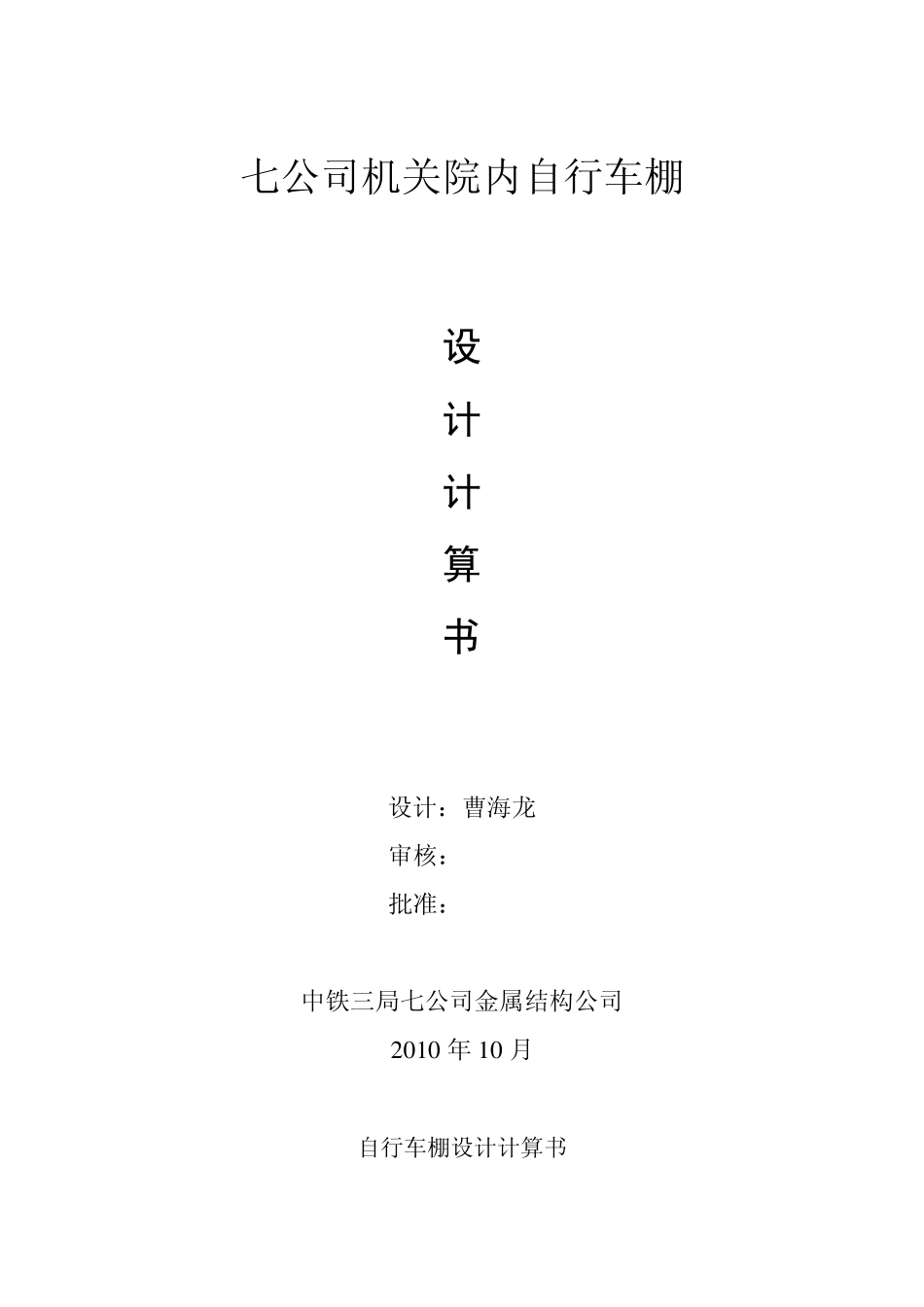

七公司机关院内自行车棚 设 计 计 算 书 设计:曹海龙 审核: 批准: 中铁三局七公司金属结构公司 2 0 1 0 年 1 0 月 自行车棚设计计算书 一、计算引用的规范 1、建筑结构荷载规范 GB50009-2001 2、钢结构设计规范 GB50017-2008 3、冷变薄壁型钢结构设计规范 GB50018-2002 二、基本参数 1、车棚工程所在地区:西安地区 2、地面粗糙度分类等级: 按《建筑结构荷载规范》(GB50009-2001)中分类标准,本工程按 C 类地区(指有密集建筑群的城市市区)考虑。 三、车棚荷载计算 1、车棚的荷载作用说明: 车棚承受的荷载包括;自重、风荷载、雪荷载以及活荷载。 (1)自重:包括阳光板、杆件、连接件、附件等的自重,按照400N/m2 估算; (2)风荷载:是垂直于车棚表面的荷载,按 GB50009 采用; (3)雪荷载:是指车棚水平投影面上的雪荷载,按 GB50009 采用; (4)活荷载:是指车棚水平投影面上的活荷载,按 GB50009,可按 500N/m2 采用; 在实际工程的车棚结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值: A:考虑正风压时: a.当永久荷载起控制作用的时候,按下面公式进行荷载组合: SK+=1.35GK+0.6*1.4WK+0.7*1.4SK(或QK) b.当永久荷载不起控制作用的时候,按下面公式进行荷载组合: SK+=1.2GK+1.4*WK+0.7*1.4SK(或QK) B:考虑负风压时:按下面公式进行荷载组合: SK+=1.0GK+1.4WK 2、风荷载标准值计算: 按建筑结构荷载规范(GB50009-2001)计算: WK+=βgz μz μs+ W0 ...........7.1.1-2 WK-=βgz μz μs-W0 上式中: WK+:正风压下作用在车棚上的风荷载标准值( MPa); WK-:负风压下作用在车棚上的风荷载标准值(MPa); Z:计算点标高:4m; βgz:瞬时风压的阵风系数; 其中 K 为地面粗糙度调整系数,μf 为脉动系数 A 类场地:βgz=0.92*(1+2μf ) 其中:μf =0.387*(Z/10)-0.12 B 类场地:βgz=0.89*(1+2μf ) 其中:μf =0.5*(Z/10)-0.16 C 类场地:βgz=0.85*(1+2μf ) 其中:μf =0.734*(Z/10)-0.22 D 类场地:βgz=0.80*(1+2μf ) 其中:μf =1.2248*(Z/10)-0.3 对于 C 类地形,4m 高度处瞬时风压的阵风系数: βgz=0.85*(1+2*(0.734(Z/10)-0.22))=2.3765 μz:风压高度变化系数 根据不同场地类型,按以下公式计算: A 类场地:μz=1.379*(Z/10)0.24 当Z>300m 时,取Z=...
