不锈钢管道施工方案

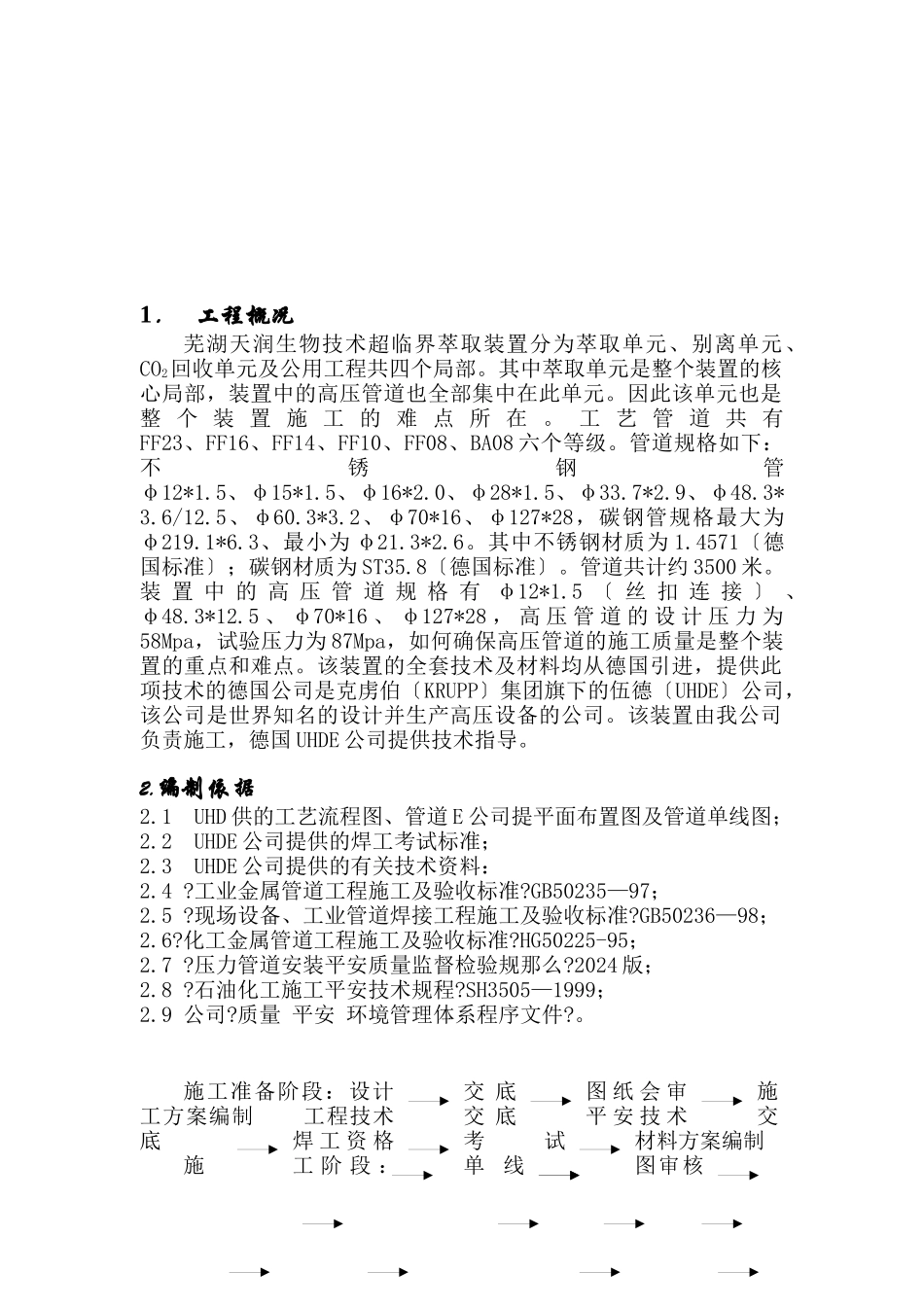

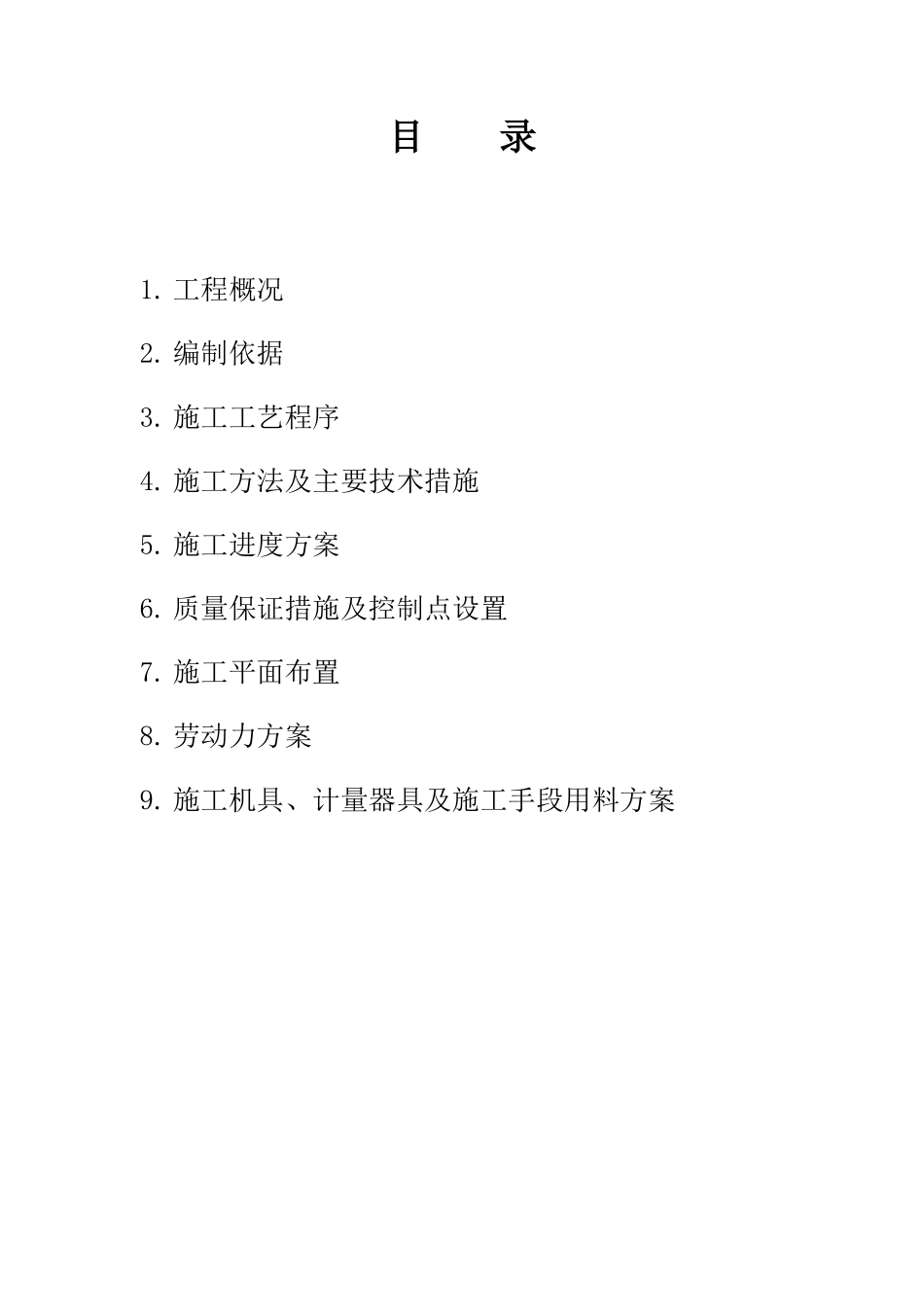

目 录1. 工程概况2. 编制依据3. 施工工艺程序4. 施工方法及主要技术措施5. 施工进度方案6. 质量保证措施及控制点设置7. 施工平面布置8. 劳动力方案9. 施工机具、计量器具及施工手段用料方案1． 工程概况芜湖天润生物技术超临界萃取装置分为萃取单元、别离单元、CO2回收单元及公用工程共四个局部。其中萃取单元是整个装置的核心局部，装置中的高压管道也全部集中在此单元。因此该单元也是整 个 装 置 施 工 的 难 点 所 在 。 工 艺 管 道 共 有FF23、FF16、FF14、FF10、FF08、BA08 六个等级。管道规格如下：不锈钢管φ12*1.5、φ15*1.5、φ16*2.0、φ28*1.5、φ33.7*2.9、φ48.3*3.6/12.5、φ60.3*3.2、φ70*16、φ127*28，碳钢管规格最大为φ219.1*6.3、最小为 φ21.3*2.6。其中不锈钢材质为 1.4571〔德国标准〕；碳钢材质为 ST35.8〔德国标准〕。管道共计约 3500 米。装 置 中 的 高 压 管 道 规 格 有 φ12*1.5 〔 丝 扣 连 接 〕 、φ48.3*12.5 、 φ70*16 、 φ127*28 ， 高 压 管 道 的 设 计 压 力 为58Mpa，试验压力为 87Mpa，如何确保高压管道的施工质量是整个装置的重点和难点。该装置的全套技术及材料均从德国引进，提供此项技术的德国公司是克虏伯〔KRUPP〕集团旗下的伍德〔UHDE〕公司，该公司是世界知名的设计并生产高压设备的公司。该装置由我公司负责施工，德国 UHDE 公司提供技术指导。2.编制依据2.1 UHD 供的工艺流程图、管道 E 公司提平面布置图及管道单线图；2.2 UHDE 公司提供的焊工考试标准；2.3 UHDE 公司提供的有关技术资料：2.4 ?工业金属管道工程施工及验收标准?GB50235—97；2.5 ?现场设备、工业管道焊接工程施工及验收标准?GB50236—98；2.6?化工金属管道工程施工及验收标准?HG50225-95；2.7 ?压力管道安装平安质量监督检验规那么?2024 版；2.8 ?石油化工施工平安技术规程?SH3505—1999；2.9 公司?质量 平安 环境管理体系程序文件?。施工准备阶段：设计交 底 图 纸 会 审 施工方案编制 工程技术交 底 平 安 技 术交底 焊 工 资 格考试 材料方案编制 施工 阶 段 ：单线图审核 现场实测 按单线图领料 确定预留焊口位置 下料及坡口加工 组对 焊接 编号 管道组装 管道焊接 管道 X-射线检测 水压试验 管道水冲洗〔空气吹扫〕 管线复位针对该工程的特点以及施工中的重点和难点，在施工前，我们对...
