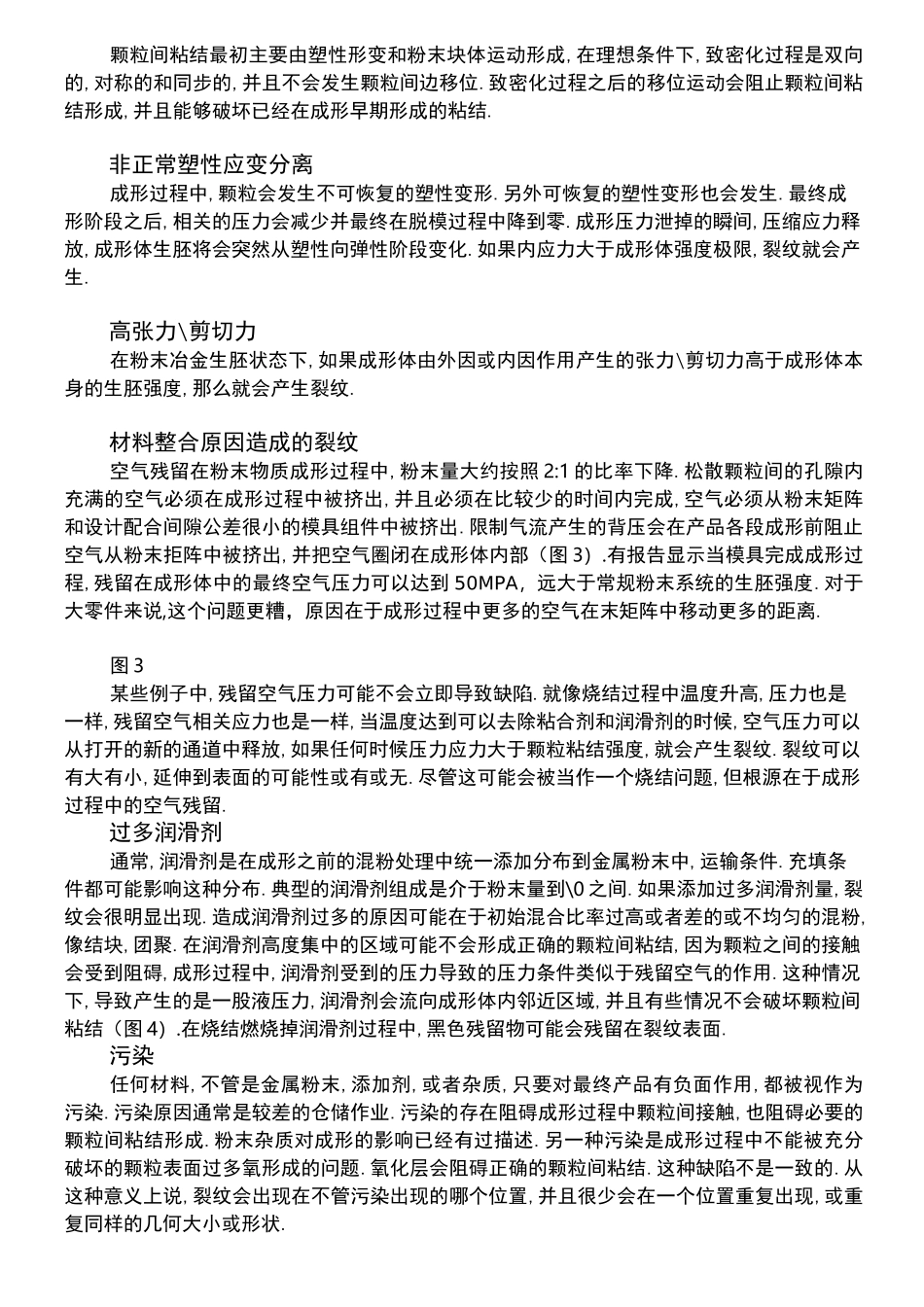

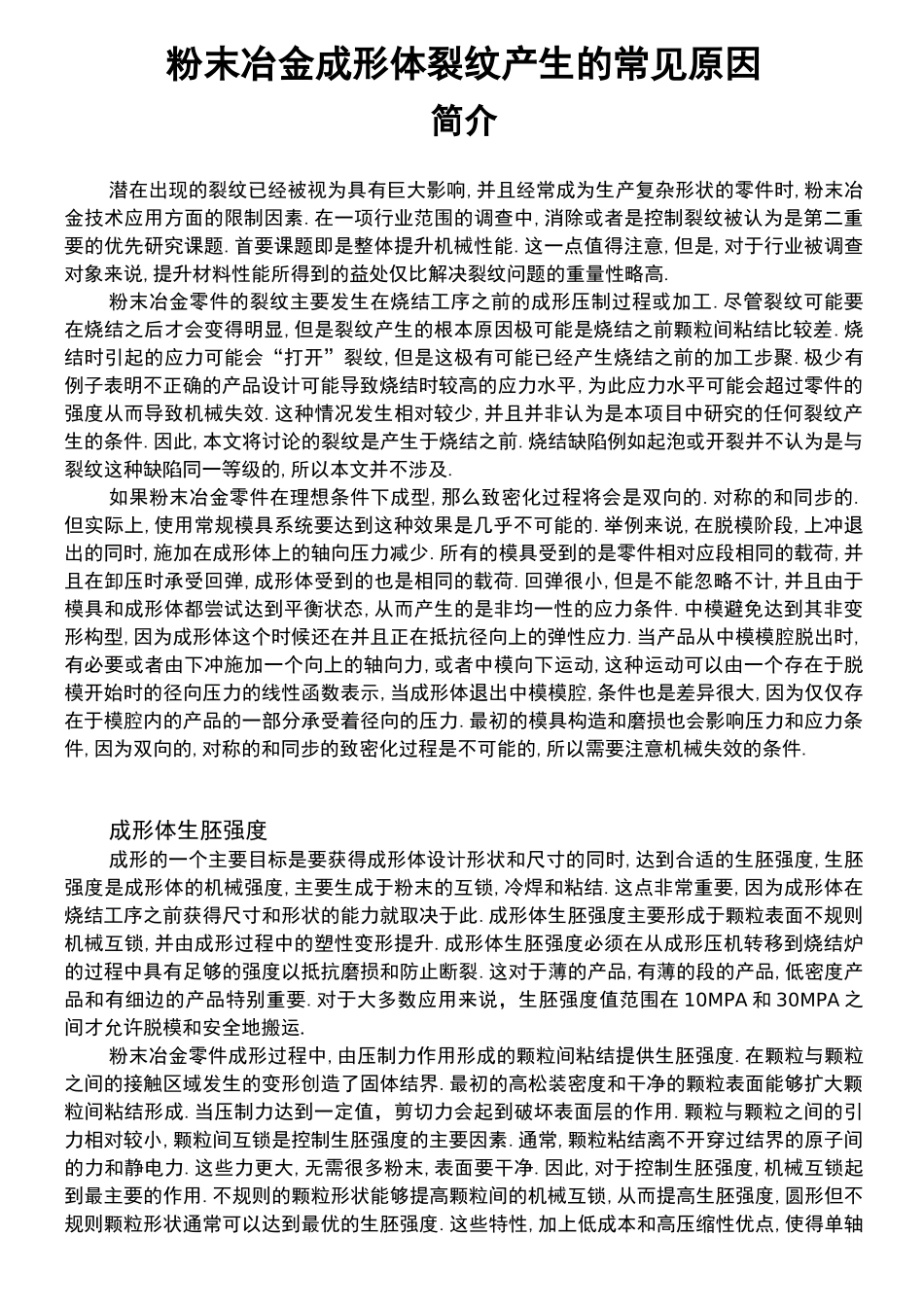

粉末冶金成形体裂纹产生的常见原因简介潜在出现的裂纹已经被视为具有巨大影响,并且经常成为生产复杂形状的零件时,粉末冶金技术应用方面的限制因素.在一项行业范围的调查中,消除或者是控制裂纹被认为是第二重要的优先研究课题.首要课题即是整体提升机械性能.这一点值得注意,但是,对于行业被调查对象来说,提升材料性能所得到的益处仅比解决裂纹问题的重量性略高.粉末冶金零件的裂纹主要发生在烧结工序之前的成形压制过程或加工.尽管裂纹可能要在烧结之后才会变得明显,但是裂纹产生的根本原因极可能是烧结之前颗粒间粘结比较差.烧结时引起的应力可能会“打开”裂纹,但是这极有可能已经产生烧结之前的加工步聚.极少有例子表明不正确的产品设计可能导致烧结时较高的应力水平,为此应力水平可能会超过零件的强度从而导致机械失效.这种情况发生相对较少,并且并非认为是本项目中研究的任何裂纹产生的条件.因此,本文将讨论的裂纹是产生于烧结之前.烧结缺陷例如起泡或开裂并不认为是与裂纹这种缺陷同一等级的,所以本文并不涉及.如果粉末冶金零件在理想条件下成型,那么致密化过程将会是双向的.对称的和同步的.但实际上,使用常规模具系统要达到这种效果是几乎不可能的.举例来说,在脱模阶段,上冲退出的同时,施加在成形体上的轴向压力减少.所有的模具受到的是零件相对应段相同的载荷,并且在卸压时承受回弹,成形体受到的也是相同的载荷.回弹很小,但是不能忽略不计,并且由于模具和成形体都尝试达到平衡状态,从而产生的是非均一性的应力条件.中模避免达到其非变形构型,因为成形体这个时候还在并且正在抵抗径向上的弹性应力.当产品从中模模腔脱出时,有必要或者由下冲施加一个向上的轴向力,或者中模向下运动,这种运动可以由一个存在于脱模开始时的径向压力的线性函数表示,当成形体退出中模模腔,条件也是差异很大,因为仅仅存在于模腔内的产品的一部分承受着径向的压力.最初的模具构造和磨损也会影响压力和应力条件,因为双向的,对称的和同步的致密化过程是不可能的,所以需要注意机械失效的条件.成形体生胚强度成形的一个主要目标是要获得成形体设计形状和尺寸的同时,达到合适的生胚强度,生胚强度是成形体的机械强度,主要生成于粉末的互锁,冷焊和粘结.这点非常重要,因为成形体在烧结工序之前获得尺寸和形状的能力就取决于此.成形体生胚强度主要形成于颗粒表面不规则机械互锁,并由成形过程中的塑性变形提升.成形体生胚强度必须在从成形压机转移到烧结炉的过程中具有足够的强...
