GPJ-60~120加压过滤机使用说明书资料

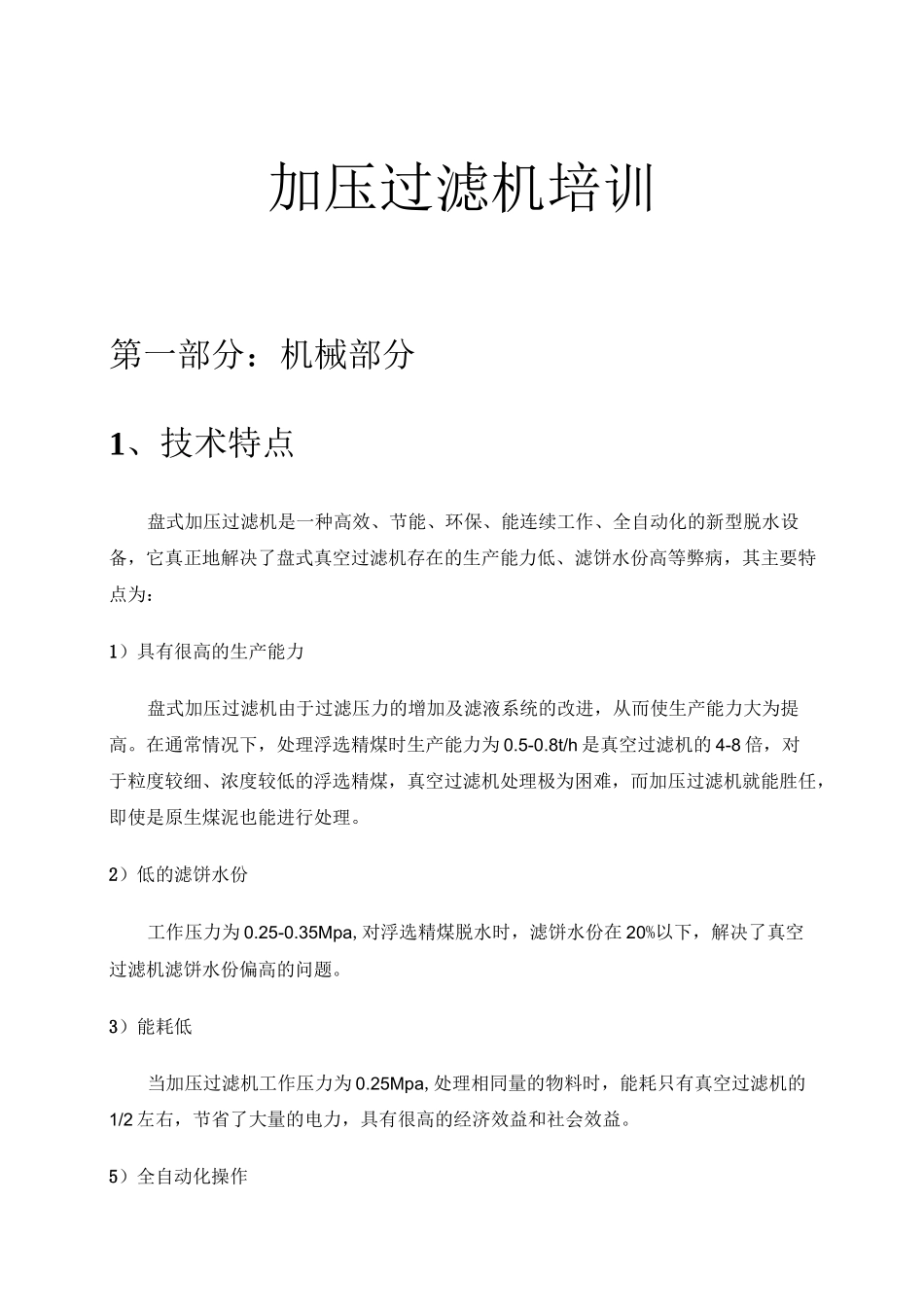

加压过滤机培训第一部分：机械部分1、技术特点盘式加压过滤机是一种高效、节能、环保、能连续工作、全自动化的新型脱水设备，它真正地解决了盘式真空过滤机存在的生产能力低、滤饼水份高等弊病，其主要特点为：1）具有很高的生产能力盘式加压过滤机由于过滤压力的增加及滤液系统的改进，从而使生产能力大为提高。在通常情况下，处理浮选精煤时生产能力为 0.5-0.8t/h 是真空过滤机的 4-8 倍，对于粒度较细、浓度较低的浮选精煤，真空过滤机处理极为困难，而加压过滤机就能胜任，即使是原生煤泥也能进行处理。2）低的滤饼水份工作压力为 0.25-0.35Mpa,对浮选精煤脱水时，滤饼水份在 20%以下，解决了真空过滤机滤饼水份偏高的问题。3）能耗低当加压过滤机工作压力为 0.25Mpa,处理相同量的物料时，能耗只有真空过滤机的1/2 左右，节省了大量的电力，具有很高的经济效益和社会效益。5）全自动化操作整机（包括部分辅机）由计算机控制，运行情况可以直观显示。加压过滤机的启动、工作、停止及特殊情况下短时等待均为自动操作，液位、料位自动调整和控制，具有故障报警及停止运转等功能，也可根据实际情况修改自动程序以满足不同工作状态的要求。2、适用范围适用于-0.5mm 浮选精煤的脱水，适当提高过滤压力后可用于煤泥的脱水，也可用于黑色金属及有色金属精矿的脱水及化工、环保等行业的固液分离。二、技术特征1、型号含义GPI—XI设 H 匸等过縫 iiii 积J 川压盘式过滤机2、技术特征项目型号GPJ-60AGPJ-72GPJ-96GPJ-1201）过滤面积（mJ6072961202）滤盘直径（m）33333）滤盘个数（个）568104）滤盘转速（r/min）0.4-1.50.4-1.50.4-1.50.4-1.55）槽体最大储液量（mJ1013.515166）重量（t）59.56772787）总功率（Kw）3637.54450.58)长 X 宽 X 高(m)8.4X4.8Xa8.9X4.8Xa10.1X4.8Xa11.1X4.8Xa、（a 值根据产量而定）9）通常情况下，在处理-0.5mm,浓度为 200-350g/l 的浮选精煤时，生产能力为 0.5-0.8t/h.m?,滤液固含量不大于 10g/l，滤饼水分为 15-20%。三、结构特征及工作原理加压过滤系统包括过滤机主机、辅机、管道及阀门组成，主机部分由制造厂供应，辅机、管道等由客户自行配制。1、主机部分盘式加压过滤机主机主要由圆盘过滤机、加压仓、刮板输送机、液压系统、集中润滑系统、排料装置、反吹装置、清洗装置、气水分离器及电控系统组成。1■圆盘过滤机：安装于加压仓内，是滤饼成型设备。每个滤盘由 20 片滤扇构成，工作时浸入...
