电气自动化施工方案

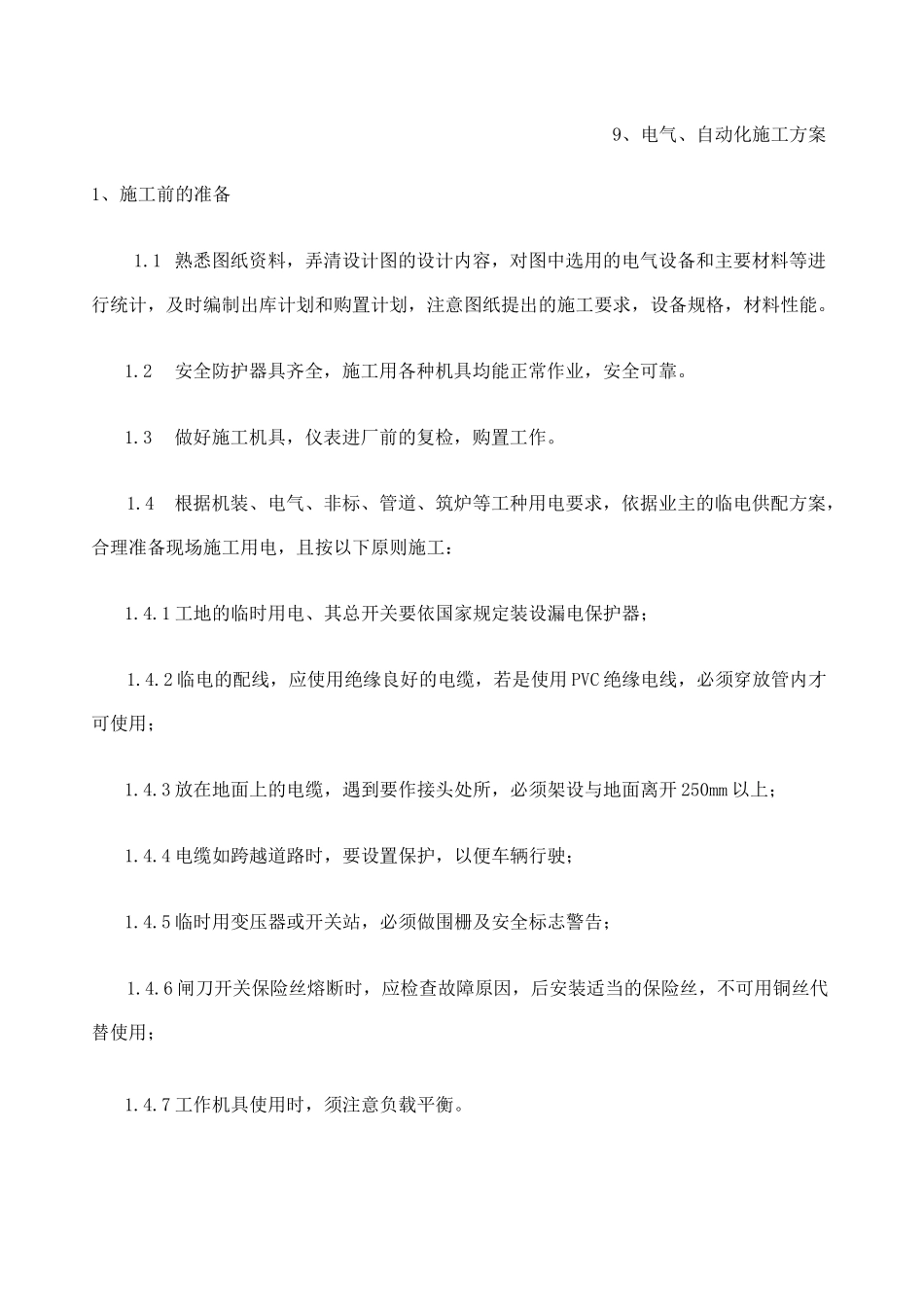

9、电气、自动化施工方案1、施工前的准备1.1 熟悉图纸资料，弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计，及时编制出库计划和购置计划，注意图纸提出的施工要求，设备规格，材料性能。1.2安全防护器具齐全，施工用各种机具均能正常作业，安全可靠。1.3做好施工机具，仪表进厂前的复检，购置工作。1.4根据机装、电气、非标、管道、筑炉等工种用电要求，依据业主的临电供配方案，合理准备现场施工用电，且按以下原则施工：1.4.1 工地的临时用电、其总开关要依国家规定装设漏电保护器；1.4.2 临电的配线，应使用绝缘良好的电缆，若是使用 PVC 绝缘电线，必须穿放管内才可使用；1.4.3 放在地面上的电缆，遇到要作接头处所，必须架设与地面离开 250mm 以上；1.4.4 电缆如跨越道路时，要设置保护，以便车辆行驶；1.4.5 临时用变压器或开关站，必须做围栅及安全标志警告；1.4.6 闸刀开关保险丝熔断时，应检查故障原因，后安装适当的保险丝，不可用铜丝代替使用；1.4.7 工作机具使用时，须注意负载平衡。序规格、型数备数字万用PF以施工方案踪示波器BS4341415二压器输YB-1501L.1.1 综 1 合校验仪巨的重量及形-小，施工员决定采用吊车、汽车或人力低电势直流电位差计VJ-1交直流耐压试验2电流发生11.5 做好材料上报审批，待甲方认可后，有计划备料，做好施工的日、周、月的进度计划，做好人员安排计划。1.6 备好防火器材，电气室门窗齐全，玻璃完好无损，计算机房空调投入正常运行。2、电气自动化安装施工依据：2.1 一般电气安装参照电气安装工程施工说明书。2.2 各设备厂家提供的安装说明书。2.3 依照业主与现场监理的说明。2.4 国家标准规范。3、施工用主要机具及试验用主要仪表、仪器：L.1.1 高 2 温管体上电炉吊坏者，吊索应穿过吊环；无吊坏者 3块索最好挂栓在四角主要承成套配力结构处。不许将吊索挂在设备部件上吊装。4.1.1.3 运输中要固定牢靠，防止磕碰，避免元件，仪表及油漆的损坏。4.1.2 配电柜底座制作安装4.1.2.1 配电柜的底座一般用型钢制作，如角钢，槽钢等，钢材规格大小根据配电柜的尺寸和重量而定，型钢先矫直再下料。4.1.2.2 固定底座用的底板，强度符合安装要求，安装人员应配合或检查验收基础的准确性。4.1.2.3 安装时，底座槽钢表面应保持平整，水平度、全长不直度在规范允许范围内。4.1.2.4 所有基础刷防腐漆两道，颜色符合图纸要求。4.1.3 配电柜（盘）开箱配电柜（盘）到达...
