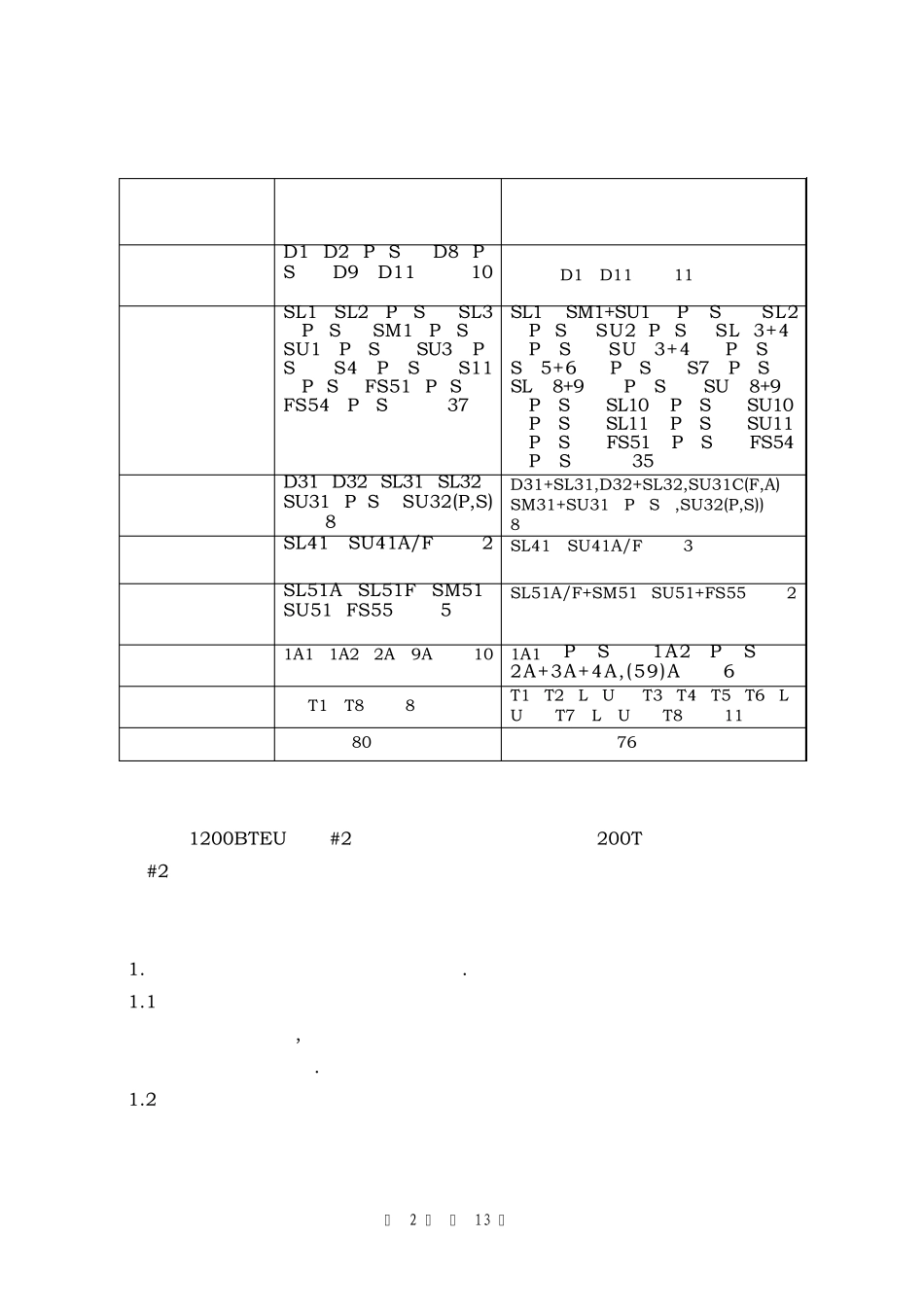

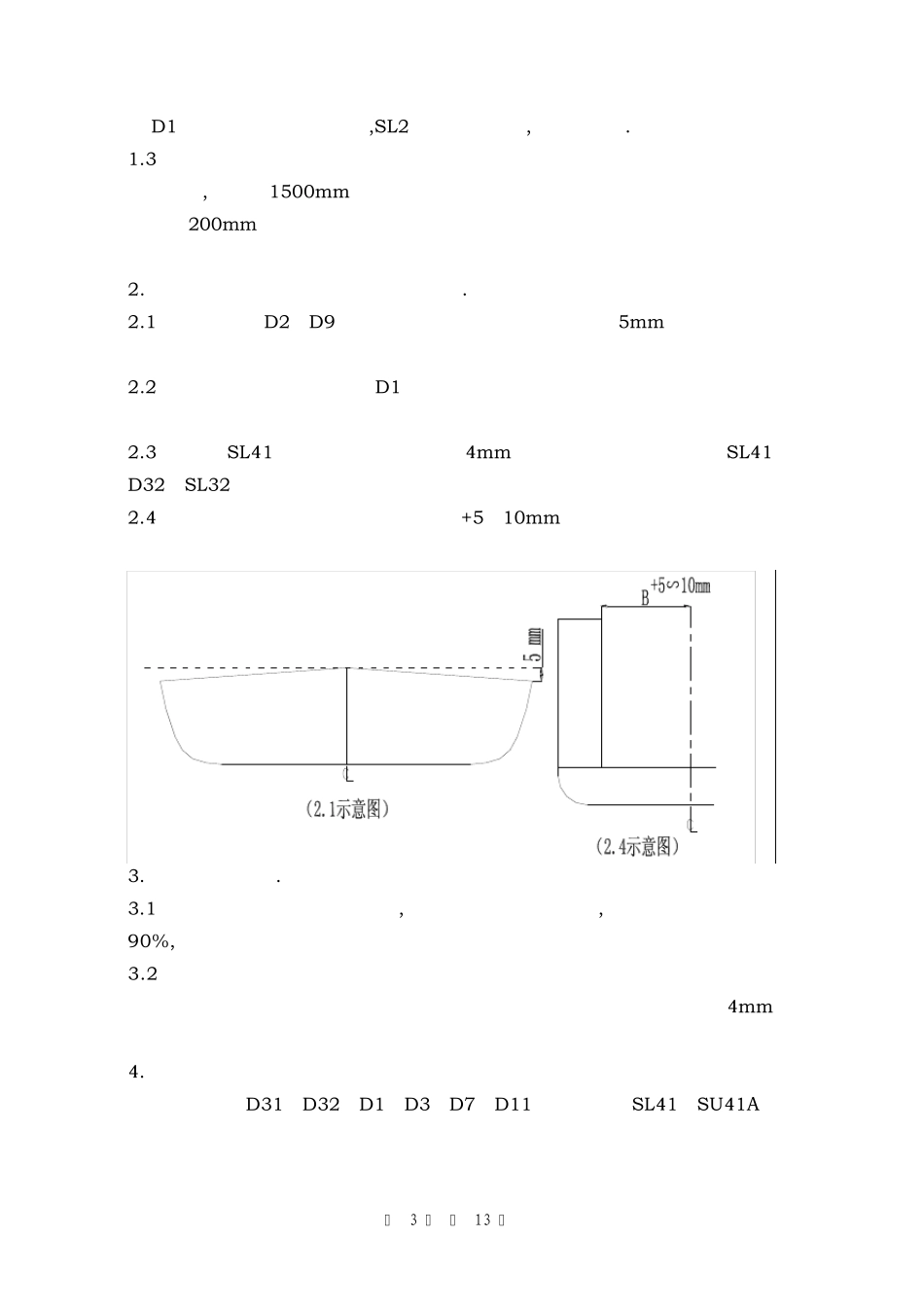

第 1 页 共 13 页 1200BTEU 船船坞大合拢工艺 目 录 一． 全船分段划分………………………………………………第 2 页 二． 全船分段总组………………………………………………第 2 页 三． 全船大合拢方案……………………………………………第 2 页 四． 分段船坞固定方式…………………………………………第 6 页 五． 全船精度控制………………………………………………第 7 页 六． 船坞测量……………………………………………………第10 页 七． 大型舾装件的吊装方案……………………………………第11 页 附图： 1． 横壁分段加强码板安装示意图 ………………………第12 页 2． 舷侧分段加强码板安装示意图 ………………………第12 页 3． 船坞大合拢公差表 ……………………………………第14 页 4． 分段上船坞顺序……………………………………… 第 15 页 5． 全船船坞对合线标准 …………………………………第16 页 6． 船坞合拢内底板划线及标杆布置图 …………………第17 页 7． 内底板纵横壁板划线图 ………………………………第18 页 编制： 校对： 审核： 日期： 图号： 第 2 页 共 13 页 一． 全船分段划分 项 目 制作分段 吊装分段 底部区 D1，D2（P，S）～D8（P，S），D9～D11 共计 10个分段 D1～D11 共计 11 个分段 货舱舷侧 SL1，SL2（P，S），SL3（P，S），SM1（P，S），SU 1（P，S）～SU3（P，S），S4（P，S）～S11（P，S），FS51（P，S）～FS54（P，S）共计 37 个分段 SL1，SM1+SU1 （P，S），SL2（P，S），SU 2（P，S），SL（3+4）（P，S），SU（3+4）（P，S），S（5+6）（P，S），S7（P，S），SL（8+9）（P，S），SU （8+9）（P，S），SL10（P，S），SU10（P，S），SL11（P，S），SU11（P，S），FS51（P，S）～FS54（P，S）共计 35 个分段 机舱区 D31，D32，SL31，SL32，SU31（P，S），SU 32(P,S)共计 8 个分段 D31+SL31,D32+SL32,SU 31C(F,A)，SM31+SU 31（P，S）,SU 32(P,S))共计8 个分段 艉部区 SL41，SU 41A/F 共计 2个分段 SL41，SU 41A/F 共计 3 个分段 艏部区 SL51A，SL51F，SM51，SU 51，FS55 共计 5 个分段 SL51A/F+SM51，SU 51+FS55 共计 2个分段 上层建筑 1A1，1A2，2A～9A 共计 10个分段 1A1（P，S），1A2（P，S），2A+3A+4A,(5～9)A共计 6 个分段 横舱壁 T...
