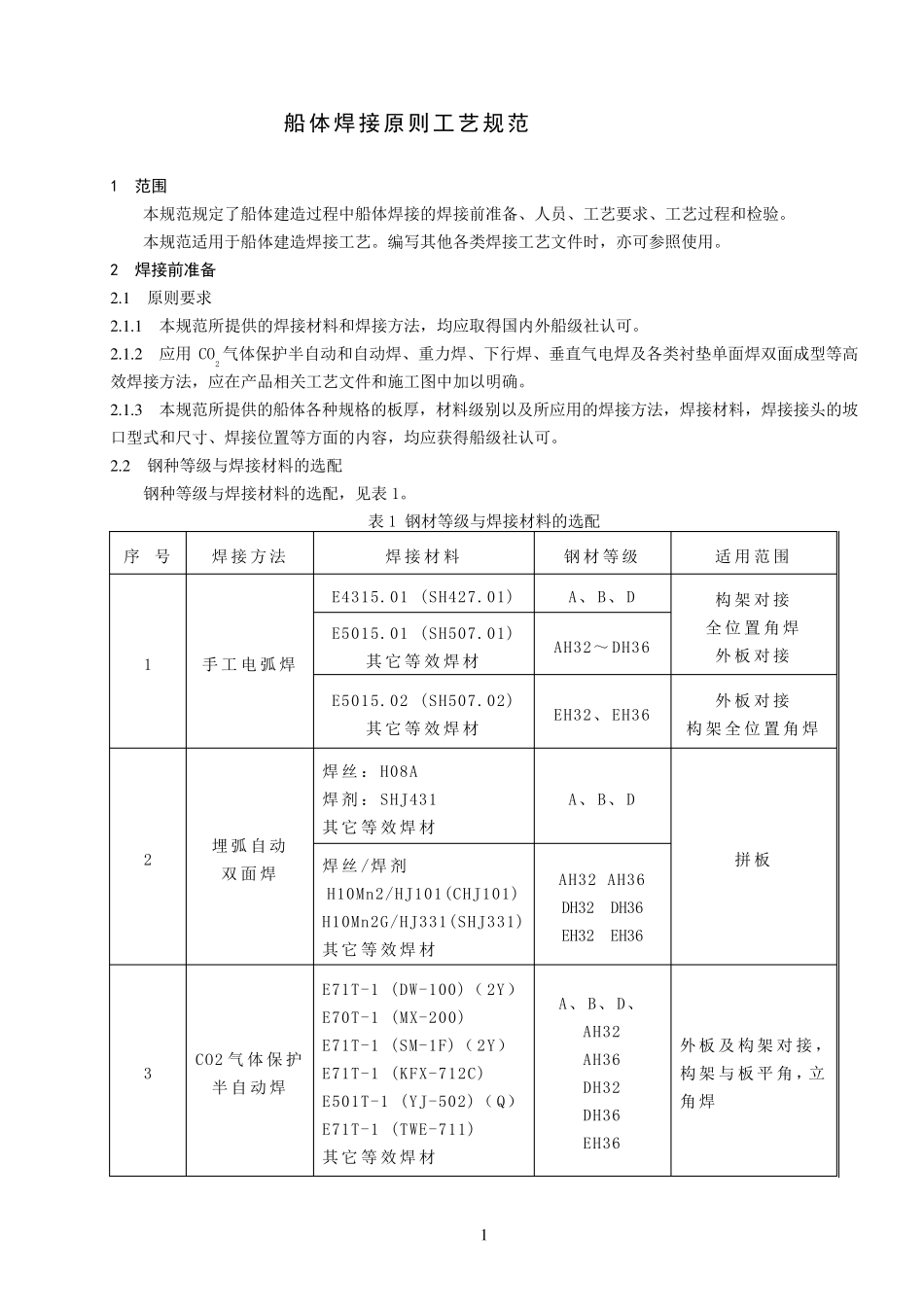

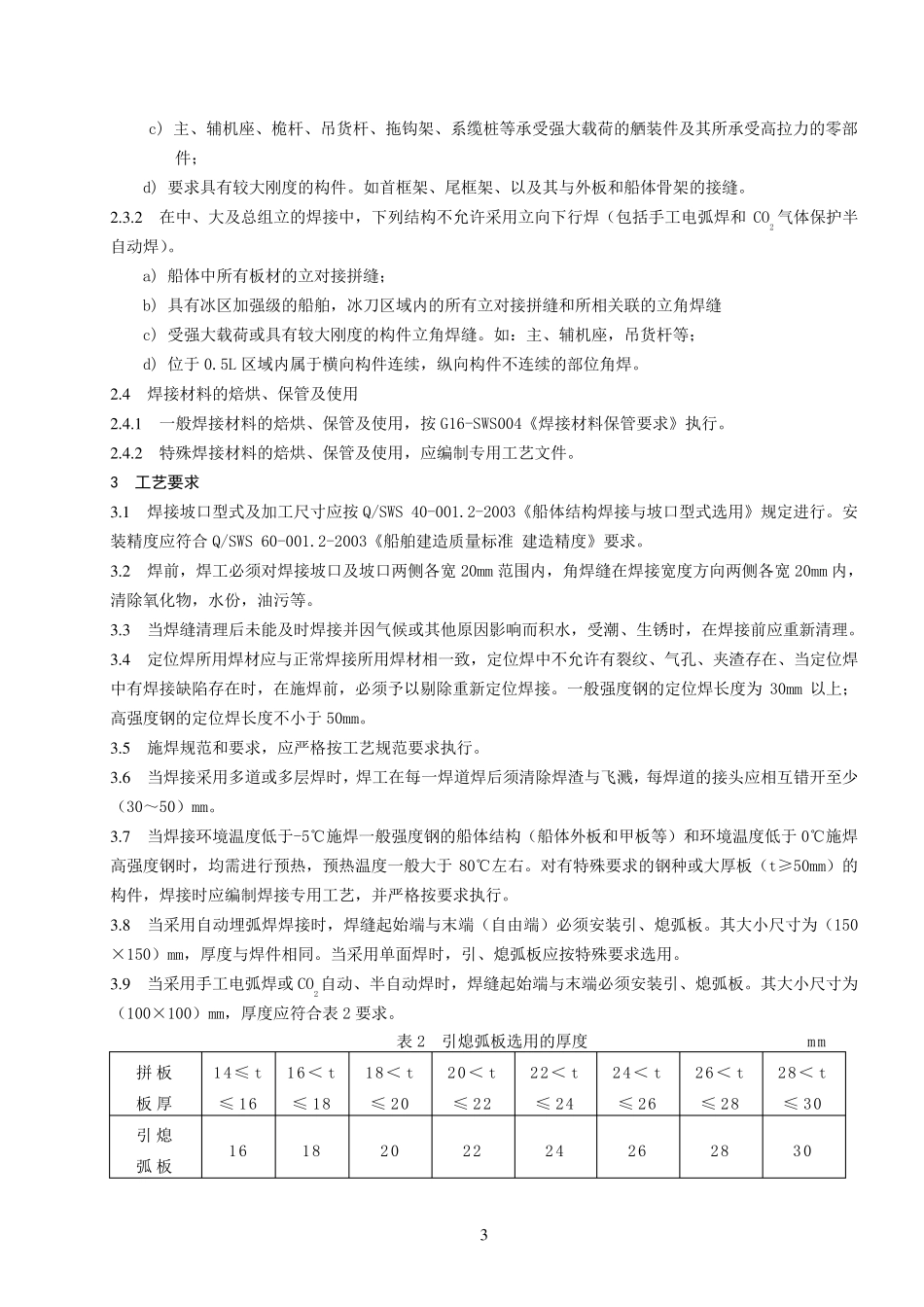

1 船体焊接原则工艺规范 1 范围 本规范规定了船体建造过程中船体焊接的焊接前准备、人员、工艺要求、工艺过程和检验。 本规范适用于船体建造焊接工艺。编写其他各类焊接工艺文件时，亦可参照使用。 2 焊接前准备 2 .1 原则要求 2 .1 .1 本规范所提供的焊接材料和焊接方法，均应取得国内外船级社认可。 2 .1 .2 应用 CO2 气体保护半自动和自动焊、重力焊、下行焊、垂直气电焊及各类衬垫单面焊双面成型等高效焊接方法，应在产品相关工艺文件和施工图中加以明确。 2 .1 .3 本规范所提供的船体各种规格的板厚，材料级别以及所应用的焊接方法，焊接材料，焊接接头的坡口型式和尺寸、焊接位置等方面的内容，均应获得船级社认可。 2 .2 钢种等级与焊接材料的选配 钢种等级与焊接材料的选配，见表 1。 表 1 钢材等级与焊接材料的选配 序 号 焊接方 法 焊接材 料 钢 材 等 级 适 用 范围 1 手 工 电 弧 焊 E4315.01 (SH427.01) A、 B、 D 构 架 对 接 全 位 置 角 焊 外 板 对 接 E5015.01 (SH507.01) 其 它 等 效 焊材 AH32～ DH36 E5015.02 (SH507.02) 其 它 等 效 焊材 EH32、 EH36 外 板 对 接 构 架 全 位 置 角 焊 2 埋 弧 自 动 双 面 焊 焊丝 ： H08A 焊剂 ： SHJ431 其 它 等 效 焊材 A、 B、 D 拼 板 焊丝 /焊剂 H10Mn2/HJ101(CHJ101) H10Mn2G/HJ331(SHJ331) 其 它 等 效 焊材 AH32 AH36 DH32 DH36 EH32 EH36 3 CO2 气 体保 护半 自 动 焊 E71T-1 (DW-100)（ 2Y） E70T-1 (MX-200) E71T-1 (SM-1F)（ 2Y） E71T-1 (KFX-712C) E501T-1 (YJ-502)（ Q） E71T-1 (TWE-711) 其 它 等 效 焊材 A、 B、 D、 AH32 AH36 DH32 DH36 EH36 外 板 及 构 架 对 接，构 架 与 板 平 角 ，立角 焊 2 表1（续）钢材等级与焊接材料的选配 序 号 焊接方法 焊接材料 钢材等级 适用范围 4 CO2 气体保护单面焊 焊丝： E71T-1 (TWE-711) E71T-1 (KFX-712C) 衬垫： TC-1 JN-4 其它等效焊材 A、 B、 D、 AH32 AH36 DH32 DH36 EH32、 E36 中 、大 组 立 板 材对接及 总 组 立 中 合拢 对 接缝 5 手 工 衬垫单面焊 焊条 ：E5015.01(SH507.01) 衬垫：JN-1 其它等效焊材 A、 B、 D AH32 AH36 DH32 DH36 中 、大 、...
