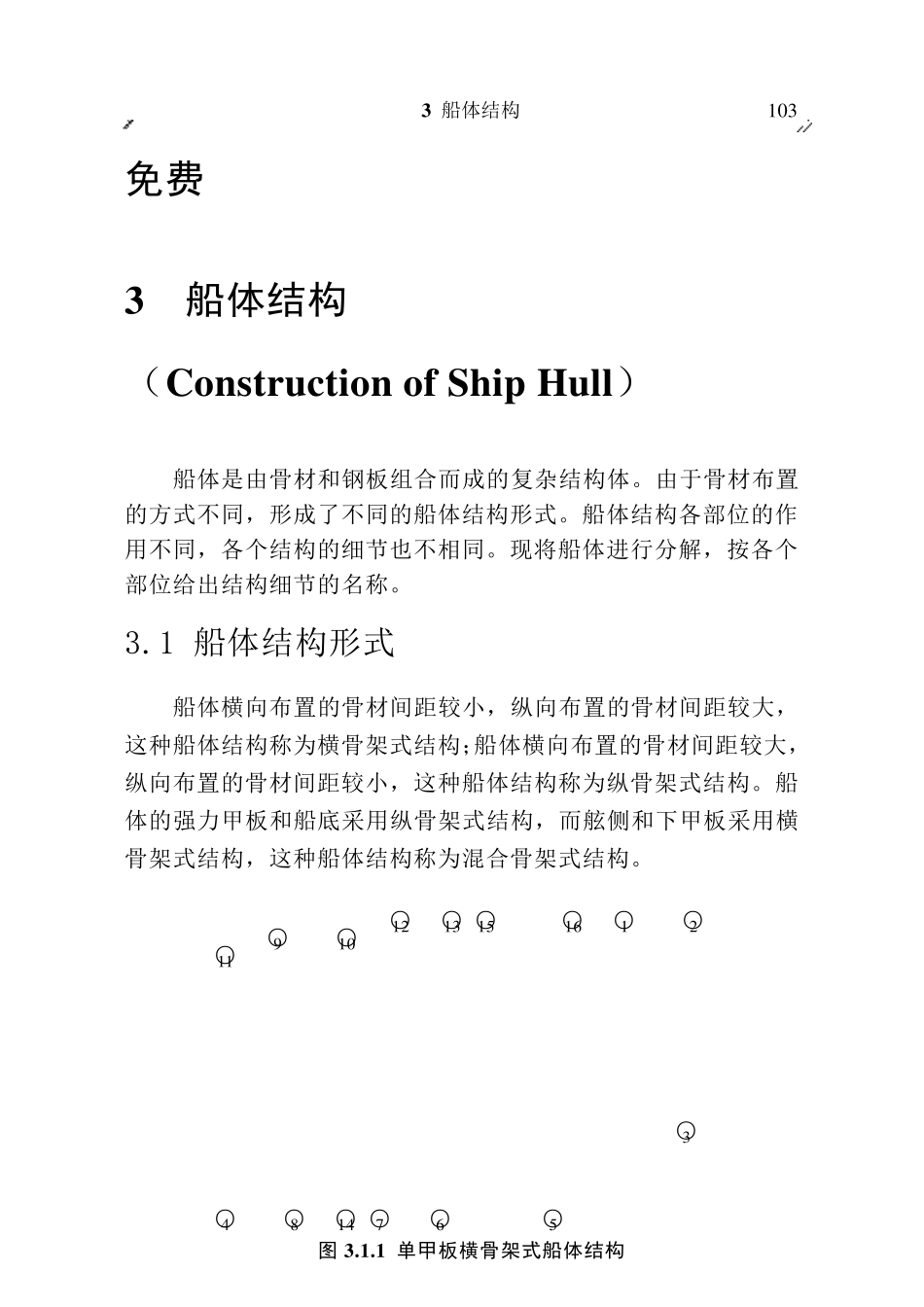

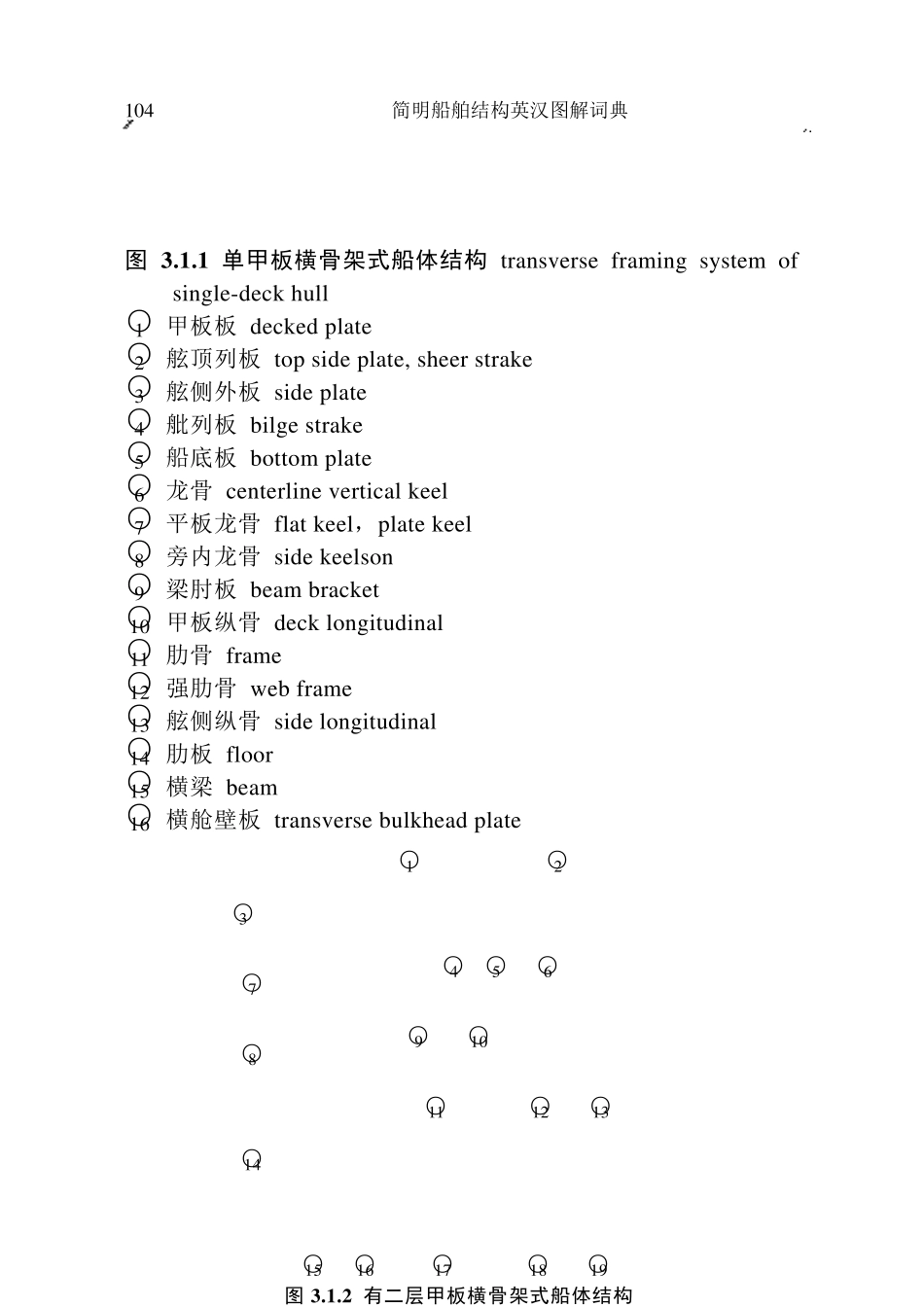

3 船体结构 1 0 3 免费 3 船体结构 （Constru ction of Ship Hu ll） 船体是由骨材和钢板组合而成的复杂结构体。由于骨材布置的方式不同，形成了不同的船体结构形式。船体结构各部位的作用不同，各个结构的细节也不相同。现将船体进行分解，按各个部位给出结构细节的名称。 3.1 船体结构形式 船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。 ○1 2 ○1 3 ○1 5 ○1 6 ○1 ○2 ○9 ○1 0 ○1 1 ○3 ○4 ○8 ○1 4 ○7 ○6 ○5 图 3.1.1 单甲板横骨架式船体结构 104 简明船舶结构英汉图解词典 图3 .1 .1 单甲板横骨架式船体结构 transverse framing system of single-deck hull ○1 甲板板 decked plate ○2 舷顶列板 top side plate, sheer strake ○3 舷侧外板 side plate ○4 舭列板 bilge strake ○5 船底板 bottom plate ○6 龙骨 centerline vertical keel ○7 平板龙骨 flat keel，plate keel ○8 旁内龙骨 side keelson ○9 梁肘板 beam bracket ○10 甲板纵骨 deck longitudinal ○11 肋骨 frame ○12 强肋骨 web frame ○13 舷侧纵骨 side longitudinal ○14 肋板 floor ○15 横梁 beam ○16 横舱壁板 transverse bulkhead plate ○1 ○2 ○3 ○4 ○5 ○6 ○7 ○9 ○10 ○8 ○11 ○12 ○13 ○14 ○15 ○16 ○17 ○18 ○19 图3 .1 .2 有二层甲板横骨架式船体结构 3 船体结构 105 图3 .1 .2 有二层甲板横骨架式船体结构 transverse framing system of two-decked hull ○1 上甲板 upper deck ○2 上甲板舱口围板 hatch coaming on upper deck ○3 甲板间肋骨 tweendeck frame ○4 二甲板 second deck ○5 甲板横梁 deck beam ○6 二甲板舱口围板 hatch coaming on second deck ○7 船侧外板 side plate ○8 舱内肋骨 hold frame ○9 肘板 bracket ○10 横梁 beam ○11 舭肘板 bilge bracket ○12 主肋板 main floor ○13 内底板 inner bottom plate ○14 舭部外板 bilge...
