船体装配工艺规范

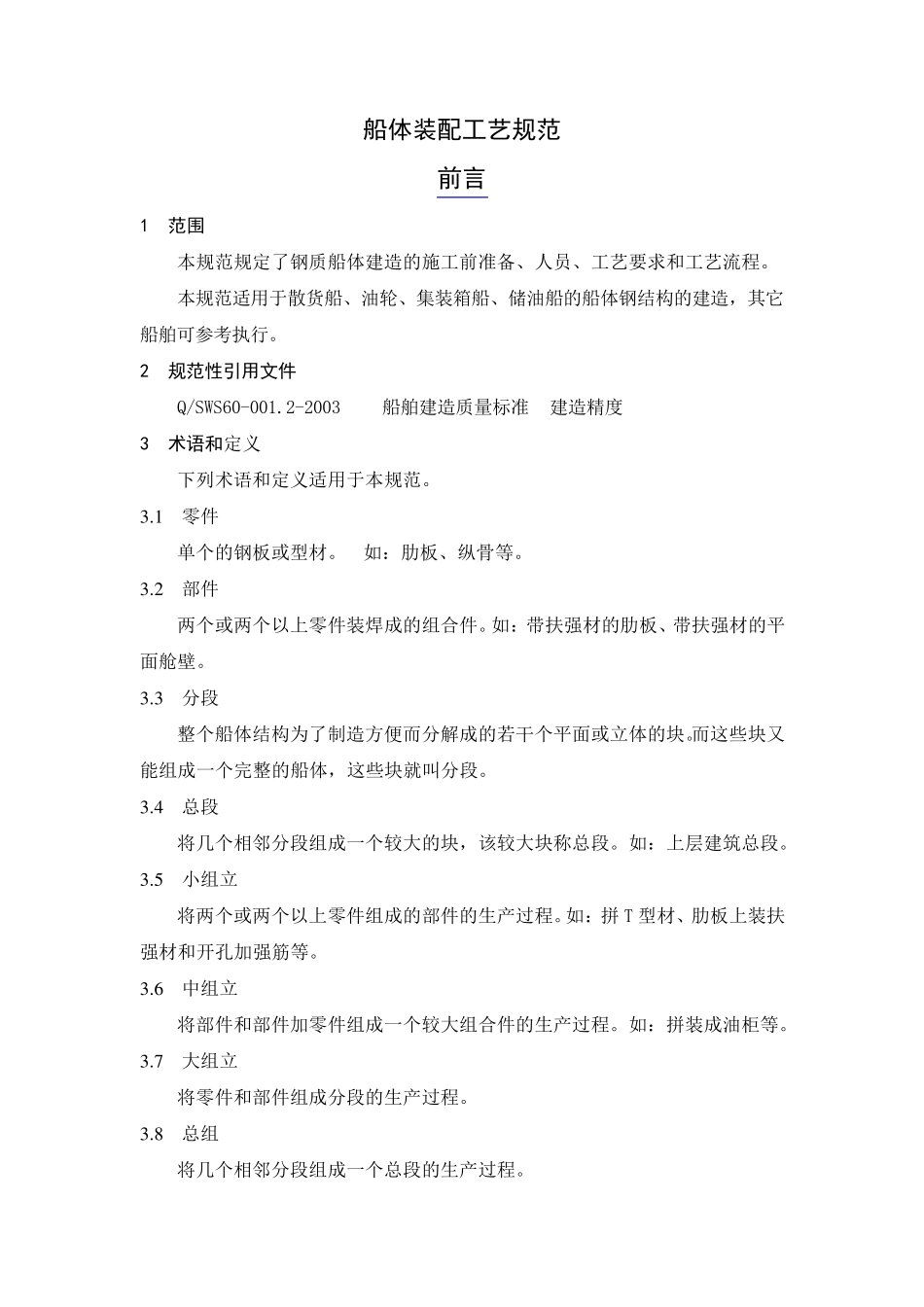

船体装配工艺规范_第1页
1/27
船体装配工艺规范_第2页
2/27
船体装配工艺规范_第3页
3/27
船体装配工艺规范 前言 1 范围 本规范规定了钢质船体建造的施工前准备、人员、工艺要求和工艺流程。 本规范适用于散货船、油轮、集装箱船、储油船的船体钢结构的建造,其它船舶可参考执行。 2 规范性引用文件 Q/SWS60-001.2-2003 船舶建造质量标准 建造精度 3 术语和定义 下列术语和定义适用于本规范。 3 .1 零件 单个的钢板或型材。 如:肋板、纵骨等。 3 .2 部件 两个或两个以上零件装焊成的组合件。如:带扶强材的肋板、带扶强材的平面舱壁。 3 .3 分段 整个船体结构为了制造方便而分解成的若干个平面或立体的块。而这些块又能组成一个完整的船体,这些块就叫分段。 3 .4 总段 将几个相邻分段组成一个较大的块,该较大块称总段。如:上层建筑总段。 3 .5 小组立 将两个或两个以上零件组成的部件的生产过程。如:拼 T 型材、肋板上装扶强材和开孔加强筋等。 3 .6 中组立 将部件和部件加零件组成一个较大组合件的生产过程。如:拼装成油柜等。 3 .7 大组立 将零件和部件组成分段的生产过程。 3 .8 总组 将几个相邻分段组成一个总段的生产过程。 3 .9 搭载 在船坞内将分段和总段组成完整一艘船体的生产过程。 4 施工前准备 4.1 图纸资料: 施工前有关图纸,零件明细表,焊接工艺和完工测量表等。 4.2 材料: 施工前查对零件的材质牌号,钢板厚度,型材尺寸等应与图纸相符合。 4.3 工具: 钢卷尺、线锤、水平橡皮管、油泵、花兰螺丝、铁楔、各种“马”、激光经纬仪、锤、氧乙炔割炬、电焊龙头、电焊面罩、角尺、角度尺。 5 人员 装配工上岗前应进行专业知识和安全知识的培训。并且考试合格。能明了图纸内容和意图,能明了下料切割后零部件上所表达的文字、符号的内容含义。熟悉有关的工艺和技术文件并能按要求施工。 6 工艺要求 6 .1 小组立 6 .1 .1 小组立工艺流程: 必要的加强支撑焊接装配定位焊小零件对准大零件构件线或对合线整理零件焊后火工矫正6 .1 .2 小组立作 业标 准: 对合线<< 构件对划 线( 理论 线或对合线偏 移 ) < 1.5mm~ 2.0mm 平整度 < 4mm~ 6mm 小零件对大零件垂 直 度 < 2 mm 标准 极限 平面板架: L<±4mm <±6mm B<±4mm <±6mm 对角线差值: L1-L2<4mm <8mm 6 .2 中组立 6 .2 .1 中组立工艺流程: 火工矫正焊接装配定位焊加临时支撑小部件安装在大部件上平铺大部件在胎架或平台上...
