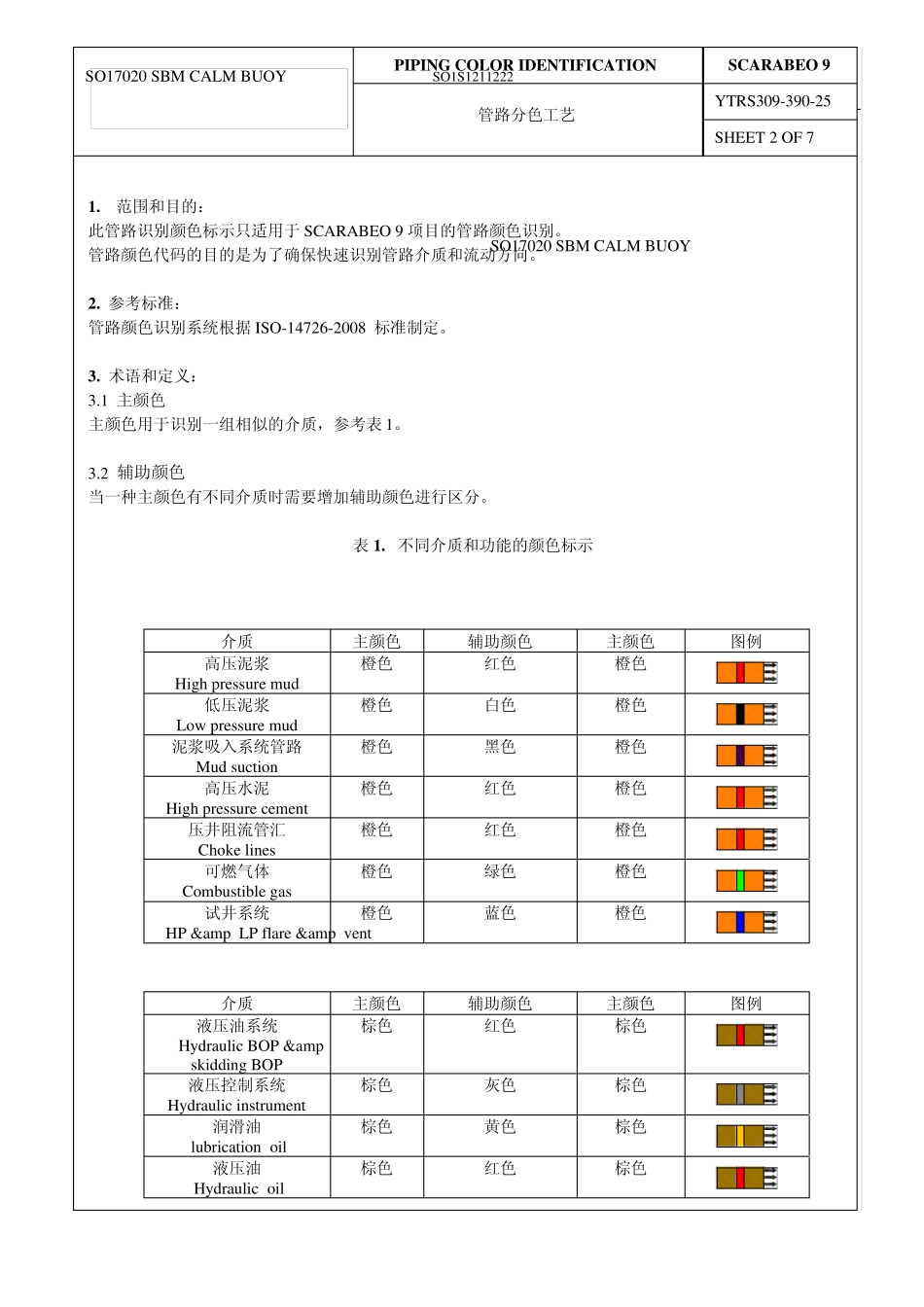

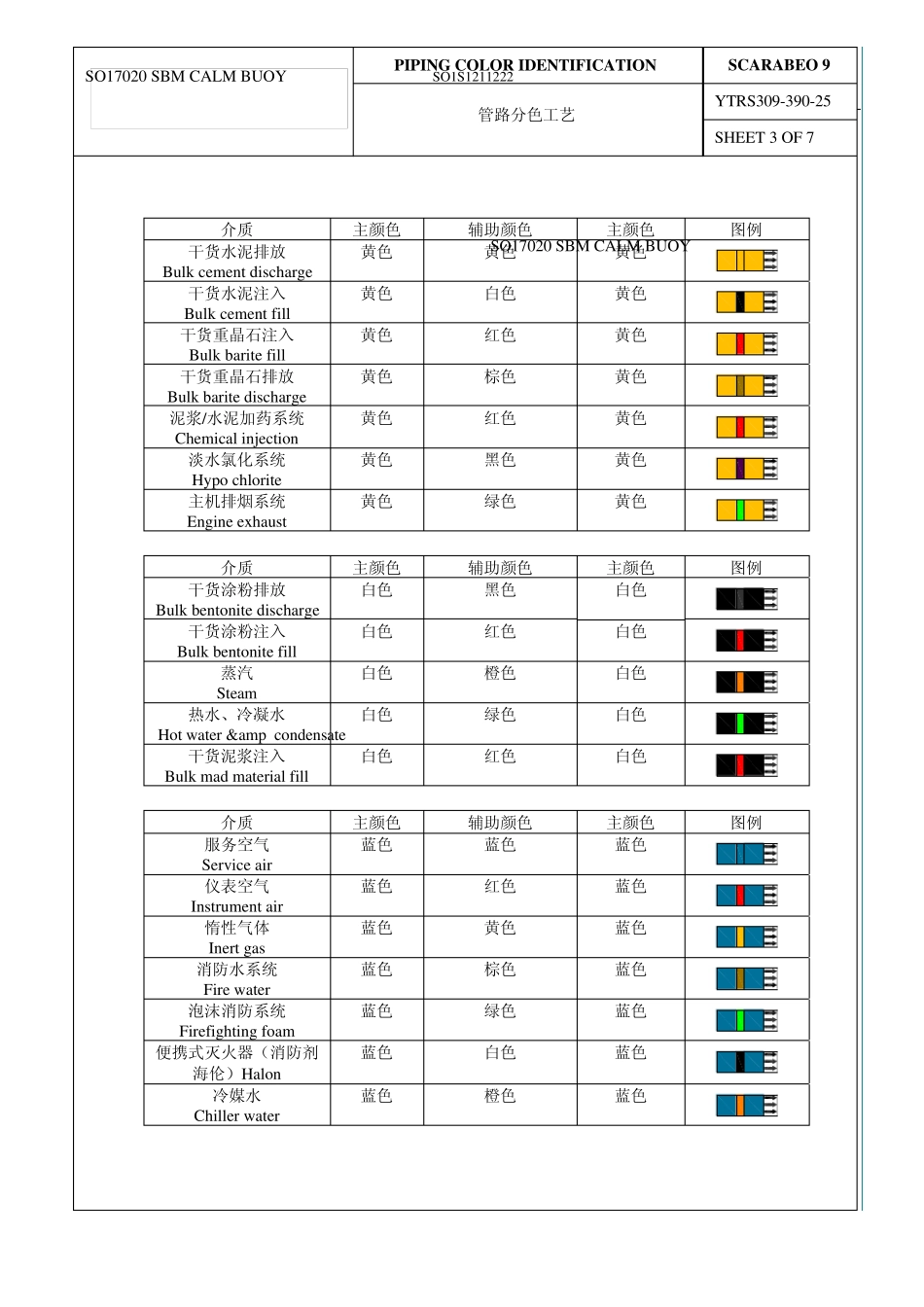

SO17020 SBM CALM BUOY SO1S1211222 SO17020 SBM CALM BUOY PIPING COLOR IDENTIFICATION 管路分色工艺 SCARABEO 9 YTRS309-390-25 SHEET 2 OF 7 1. 范围和目的： 此管路识别颜色标示只适用于SCARABEO 9 项目的管路颜色识别。 管路颜色代码的目的是为了确保快速识别管路介质和流动方向。 2. 参考标准： 管路颜色识别系统根据 ISO-14726-2008 标准制定。 3. 术语和定义： 3.1 主颜色 主颜色用于识别一组相似的介质，参考表 1。 3.2 辅助颜色 当一种主颜色有不同介质时需要增加辅助颜色进行区分。 表 1. 不同介质和功能的颜色标示 介质 主颜色 辅助颜色 主颜色 图例 高压泥浆 High pressure mud 橙色 红色 橙色 低压泥浆 Low pressure mud 橙色 白色 橙色 泥浆吸入系统管路 Mud suction 橙色 黑色 橙色 高压水泥 High pressure cement 橙色 红色 橙色 压井阻流管汇 Choke lines 橙色 红色 橙色 可燃气体 Combustible gas 橙色 绿色 橙色 试井系统 HP & LP flare & vent 橙色 蓝色 橙色 介质 主颜色 辅助颜色 主颜色 图例 液压油系统 Hydraulic BOP & skidding BOP 棕色 红色 棕色 液压控制系统 Hydraulic instrument 棕色 灰色 棕色 润滑油 lubrication oil 棕色 黄色 棕色 液压油 Hydraulic oil 棕色 红色 棕色 SO17020 SBM CALM BUOY SO1S1211222 SO17020 SBM CALM BUOY PIPING COLOR IDENTIFICATION 管路分色工艺 SCARABEO 9 YTRS309-390-25 SHEET 3 OF 7 介质 主颜色 辅助颜色 主颜色 图例 干货水泥排放 Bulk cement discharge 黄色 黄色 黄色 干货水泥注入 Bulk cement fill 黄色 白色 黄色 干货重晶石注入 Bulk barite fill 黄色 红色 黄色 干货重晶石排放 Bulk barite discharge 黄色 棕色 黄色 泥浆/水泥加药系统Chemical injection 黄色 红色 黄色 淡水氯化系统 Hypo chlorite 黄色 黑色 黄色 主机排烟系统 Engine exhaust 黄色 绿色 黄色 介质 主颜色 辅助颜色 主颜色 图例 干货涂粉排放 Bulk bentonite discharge 白色 黑色 白色 干货涂粉注入 Bulk bentonite fill 白色 红色 白色 蒸汽 Steam 白色 橙色 白色 热水、冷凝水 Hot water & condensate 白色 绿色 白色 干货泥浆注入 Bulk mad...
