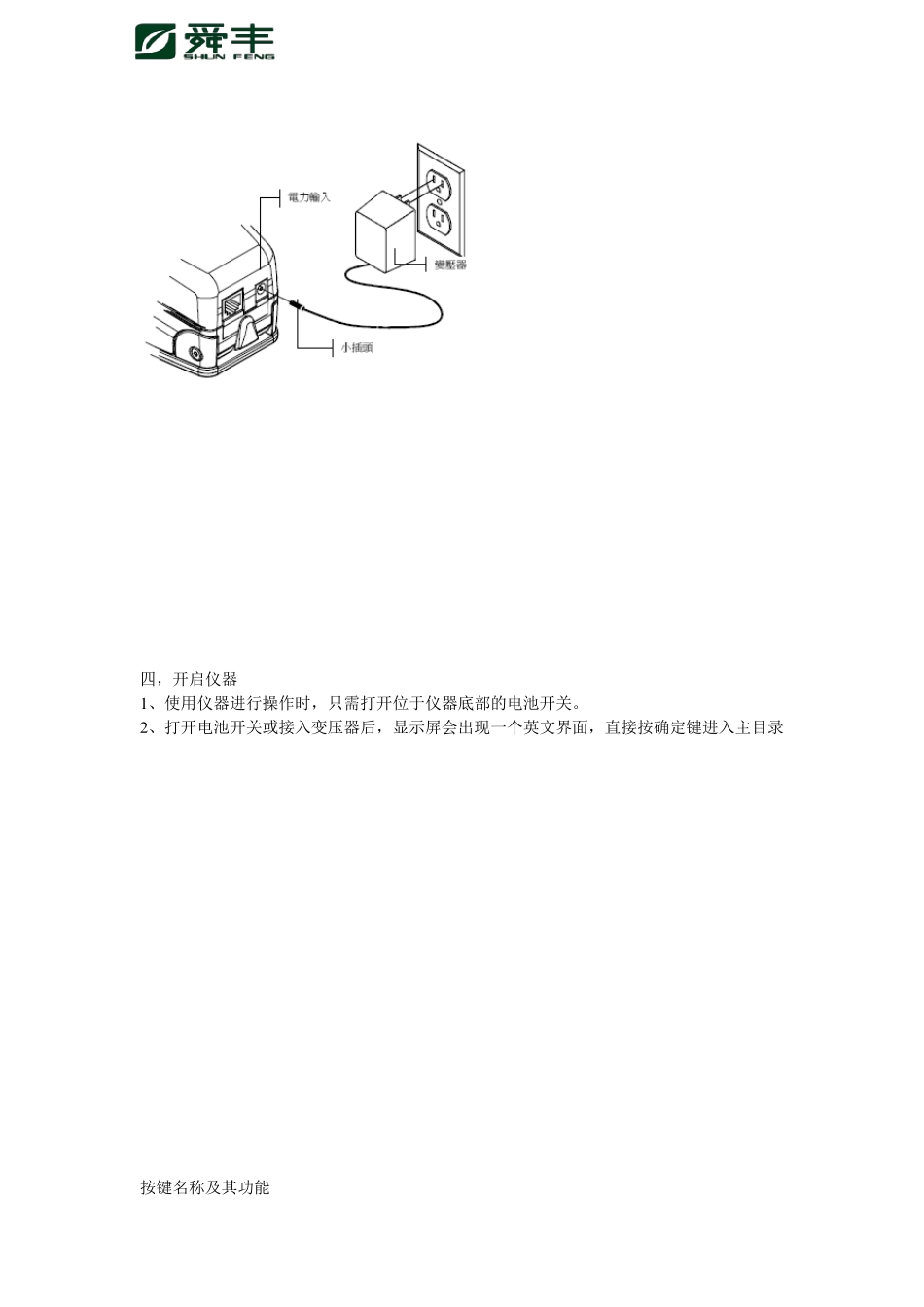

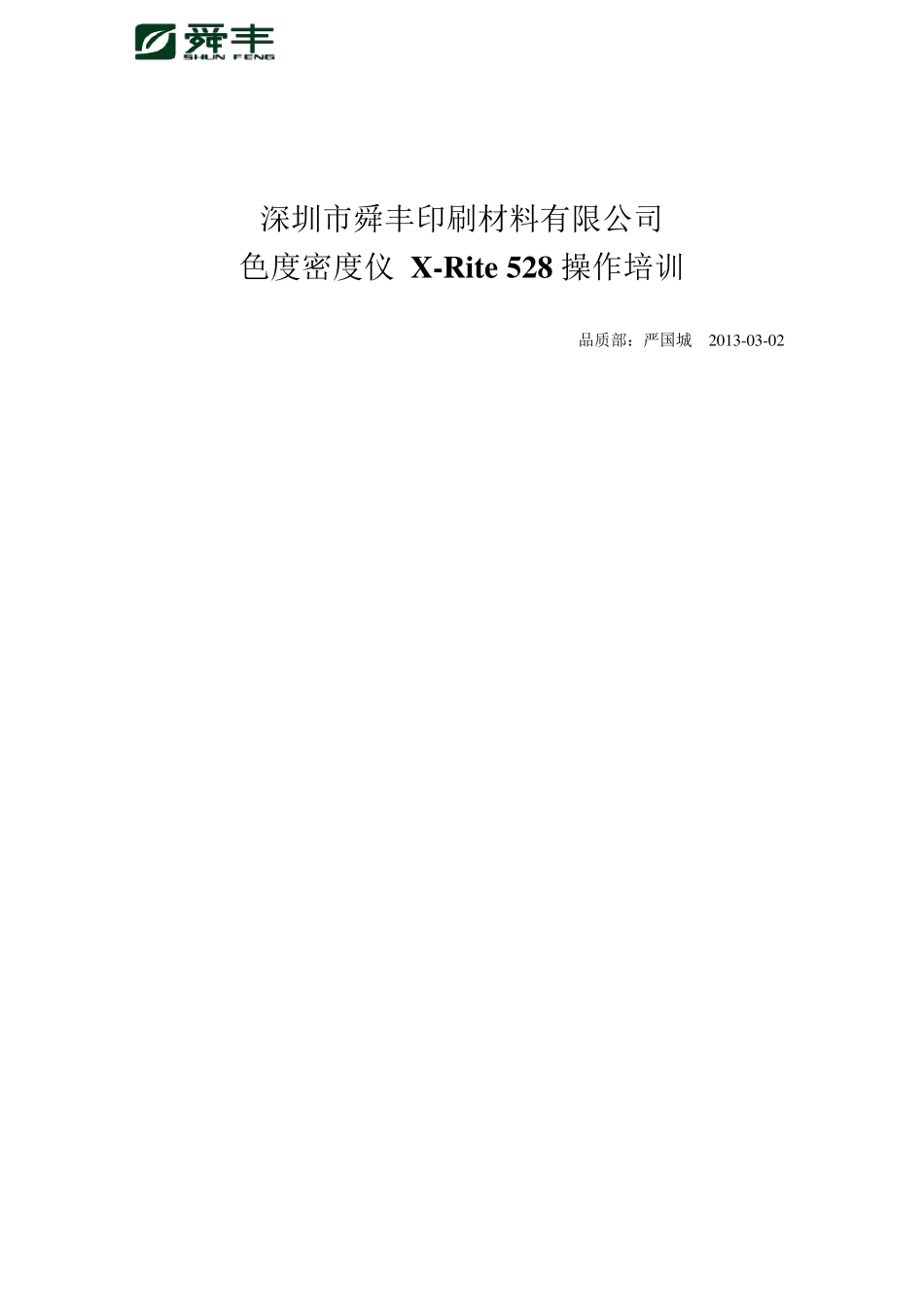

深圳市舜丰印刷材料有限公司 色度密度仪 X-Rite 528 操作培训 品质部：严国城 2 0 1 3 -0 3 -0 2 爱色丽528 分光密度仪具备了测量颜色色差的功能，可以直接测量出表示颜色的参数Lab 和Lch，并且能比较两个不同颜色的色差值，且能以△E 的色差值来表示，不仅可以用于我们调色部的配色，调色，同时可用于车间生产的质量控制、色差评估等等。 一，外观及用户界面 二，解开基座锁定 1、将基座与仪器靠紧，旋转螺栓。 2、调整螺栓使其与基座缺口成一线。 3、小心释放基座。 三，电池充电 四，开启仪器 1 、使用仪器进行操作时，只需打开位于仪器底部的电池开关。 2 、打开电池开关或接入变压器后，显示屏会出现一个英文界面，直接按确定键进入主目录 按键名称及其功能 向上跳位键：向上选择菜单项目。 向下跳位键：向下选择菜单项目。 X 主目录键：取消当前修改，返回到主目录。 退出键：取消当前修改，返回到上一级菜单。 确认键：进入被选项目的子菜单；对修改进行确认。 五，显示屏内主目录的界面 六，仪器校正 主目录 密度 颜色 匹配 自动选择功能 网点 叠印 印刷反差 色调误差/灰度 纸张指数 比较 校正 配置 1、在校正之前，确保校正参考标准（校正板）的清洁。 2、按向上/向下跳位键选中“校正”菜单，并按确认键进入。 3、将仪器放于校正板，使目标窗口对准白板。 4、压低仪器到基座，并保持其姿势 3 秒以上直到对话框提示”校正完成”松开。 5、通常情况下，仪器应每天（24 小时）校正一次，保证仪器测量的准确与稳定。 全面校正的方法： 当更换测量口径或偏振片的时候需要进行全面校正。 1．主目录 > 配置>全面校正，进入全面校正界面（如下图）； 2．先测量白板，仪器会提示测量两次； 3．当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开； 4．此时屏幕左下角显示“完成”，表示校正成功。 七，设定仪器操作环境 初次使用时或后期使用时，可根据测量的需要在主目录下“配置”菜单中设定仪器的各项参数（下面介绍几项常用的参数）。 1、语言：中文、英文、日本等多种语言，在此忆设定为中文。 2、颜色选项：设定为Lab 方式：CIE。 3、校正选项：设定为24 小时。 4、并闭电力：暂设定为60 秒。 5、自动识别：设定为“开”状态。 八，Lab 色空间 颜色空间—绘制颜色立体 所谓颜色空间即是将描述...
