色彩基础知识扫盲及配色原理

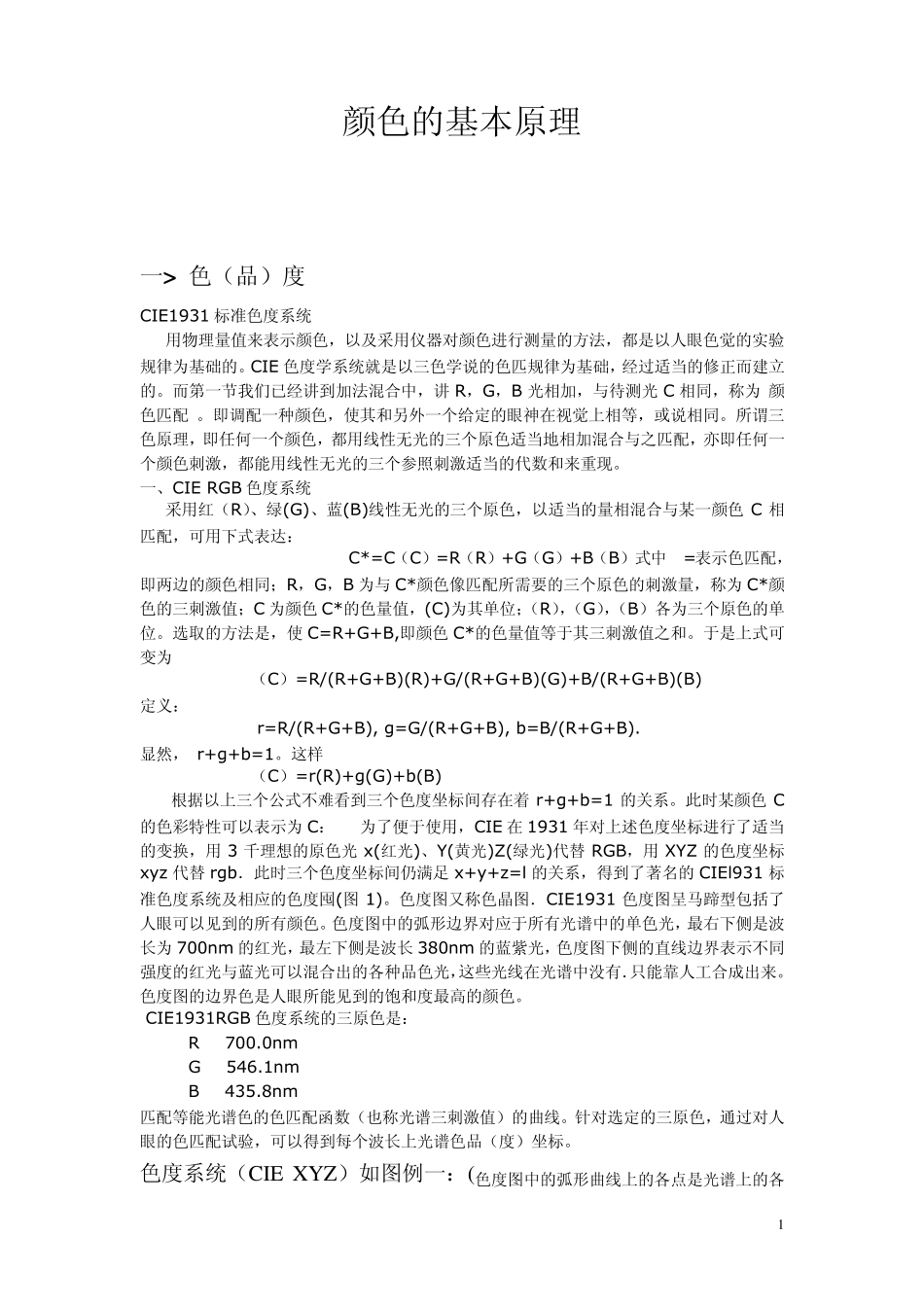

色彩基础知识扫盲及配色原理_第1页
1/14

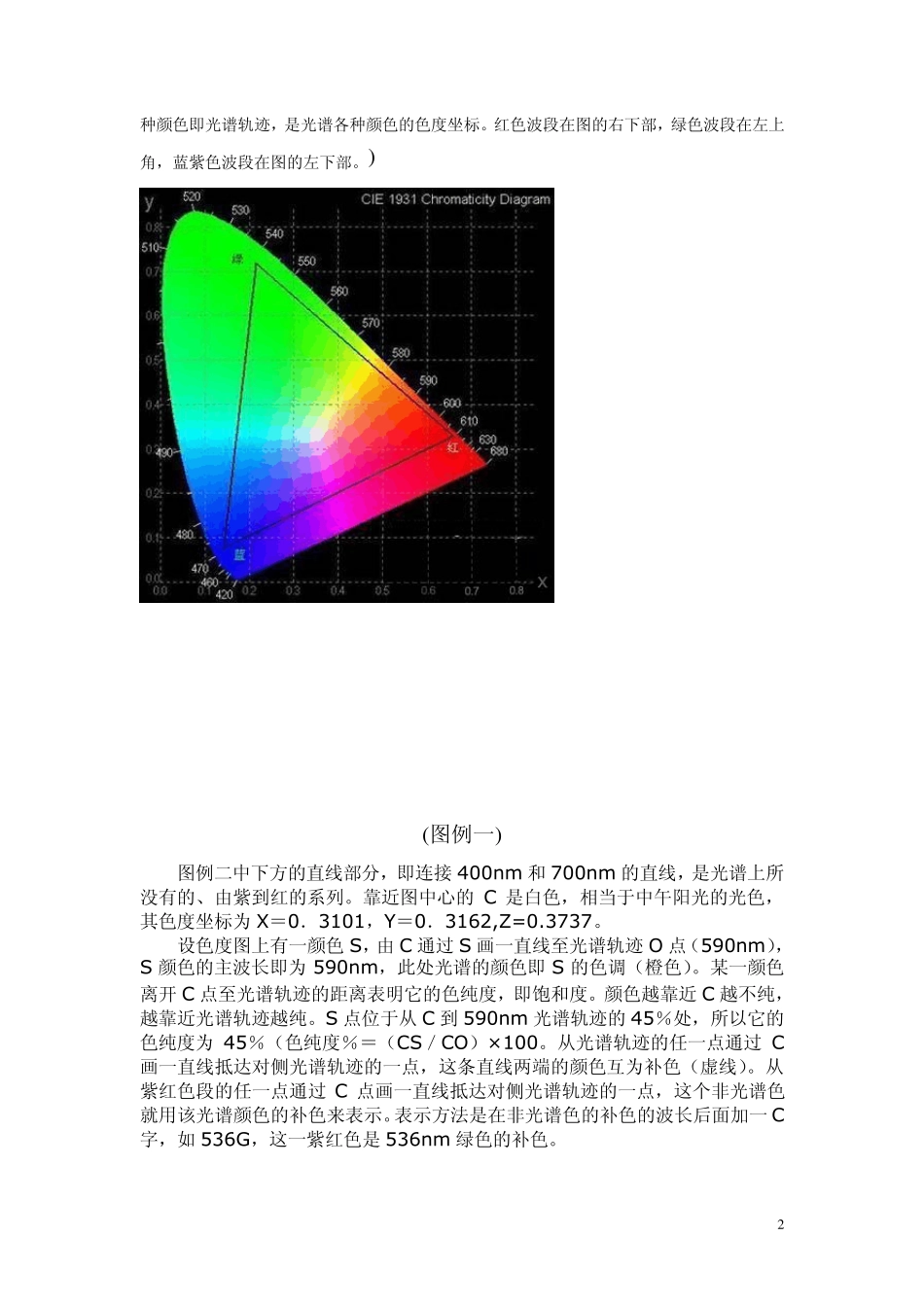

色彩基础知识扫盲及配色原理_第2页
2/14

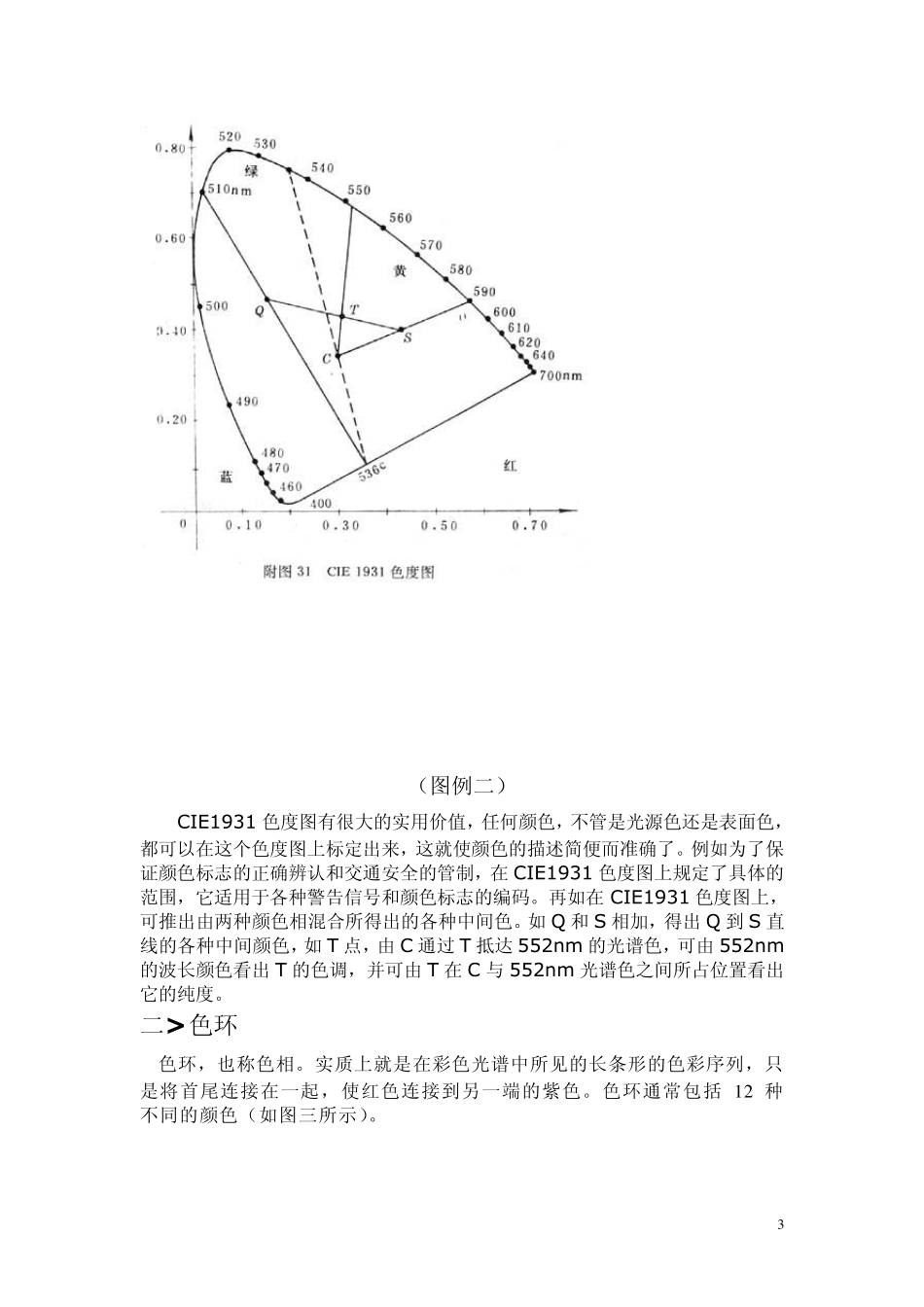

色彩基础知识扫盲及配色原理_第3页
3/14
1 颜色的基本原理 一> 色(品)度 CIE1931 标准色度系统 用物理量值来表示颜色,以及采用仪器对颜色进行测量的方法,都是以人眼色觉的实验规律为基础的。CIE 色度学系统就是以三色学说的色匹规律为基础,经过适当的修正而建立的。而第一节我们已经讲到加法混合中,讲R,G,B 光相加,与待测光C 相同,称为“颜色匹配”。即调配一种颜色,使其和另外一个给定的眼神在视觉上相等,或说相同。所谓三色原理,即任何一个颜色,都用线性无光的三个原色适当地相加混合与之匹配,亦即任何一个颜色刺激,都能用线性无光的三个参照刺激适当的代数和来重现。 一、CIE RGB 色度系统 采用红(R)、绿(G)、蓝(B)线性无光的三个原色,以适当的量相混合与某一颜色C 相匹配,可用下式表达: C*=C(C)=R(R)+G(G)+B(B)式中“=”表示色匹配,即两边的颜色相同;R,G,B 为与C*颜色像匹配所需要的三个原色的刺激量,称为C*颜色的三刺激值;C 为颜色C*的色量值,(C)为其单位;(R),(G),(B)各为三个原色的单位。选取的方法是,使C=R+G+B,即颜色C*的色量值等于其三刺激值之和。于是上式可变为 (C)=R/(R+G+B)(R)+G/(R+G+B)(G)+B/(R+G+B)(B) 定义: r=R/(R+G+B), g=G/(R+G+B), b=B/(R+G+B). 显然, r+g+b=1。这样 (C)=r(R)+g(G)+b(B) 根据以上三个公式不难看到三个色度坐标间存在着 r+g+b=1 的关系。此时某颜色C的色彩特性可以表示为C: 为了便于使用,CIE 在1931 年对上述色度坐标进行了适当的变换,用3 千理想的原色光x(红光)、Y(黄光)Z(绿光)代替 RGB,用XYZ 的色度坐标xyz 代替 rgb.此时三个色度坐标间仍满足 x+y+z=l 的关系,得到了著名的CIEl931 标准色度系统及相应的色度囤(图 1)。色度图又称色晶图.CIE1931 色度图呈马蹄型包括了人眼可以见到的所有颜色。色度图中的弧形边界对应于所有光谱中的单色光,最右下侧是波长为700nm 的红光,最左下侧是波长 380nm 的蓝紫光,色度图下侧的直线边界表示不同强度的红光与蓝光可以混合出的各种品色光,这些光线在光谱中没有.只能靠人工合成出来。色度图的边界色是人眼所能见到的饱和度最高的颜色。 CIE1931RGB 色度系统的三原色是: R 700.0nm G 546.1nm B 435.8nm 匹配等能光谱色的色匹配函数(也称光谱三刺激值)的曲线。针对选定的三原色,通过对人眼的色匹配试验,可以得到每个波长上光谱色品(度)坐标。 色度系统(CIE XYZ)如图例一:(色度...
