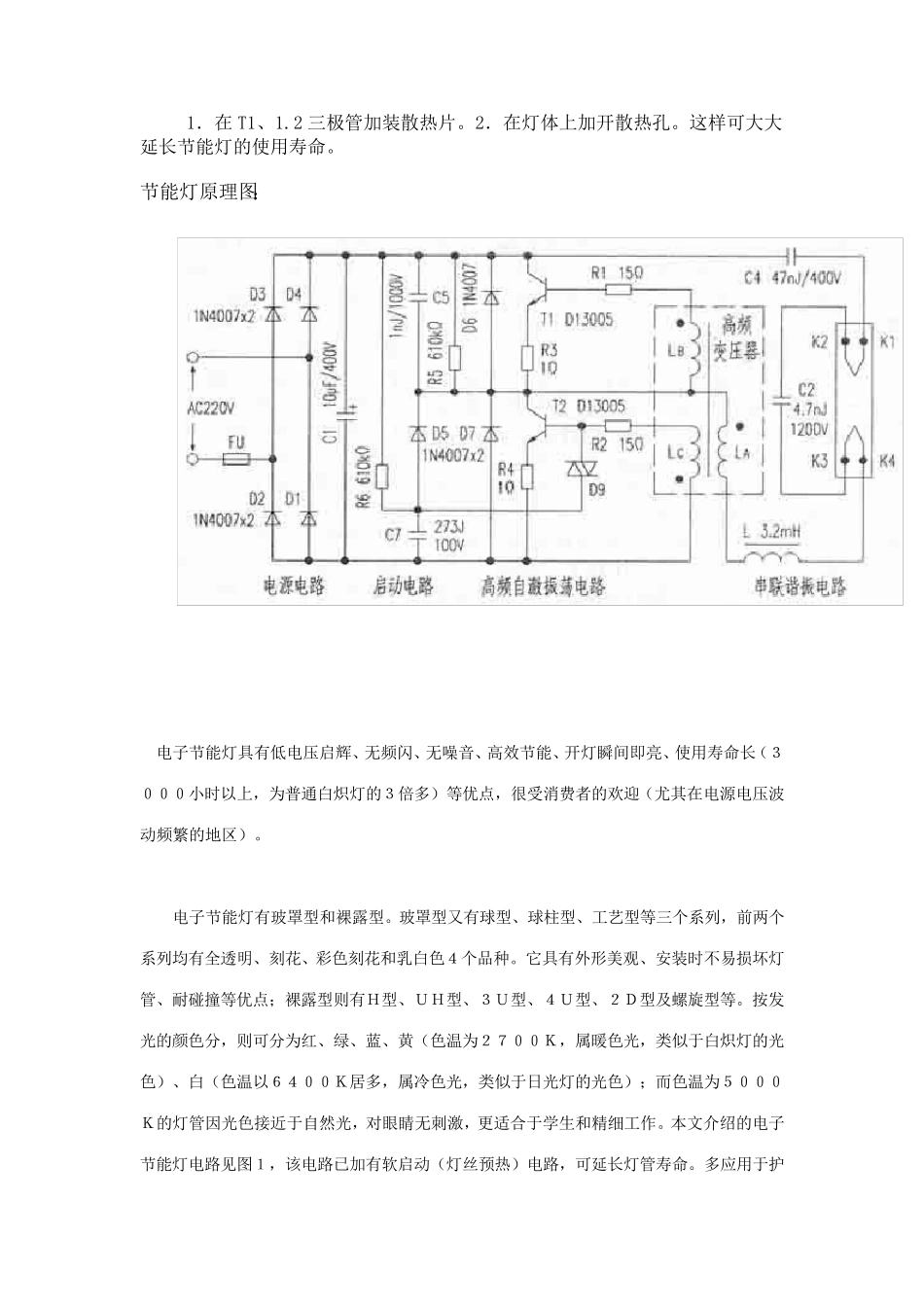

节 能 灯 原 理 -节 能 灯 原 理 图 (标 丰 牌 ) 时 间 :2009-10-26 10:50 来 源 :未 知 作 者 :admin 点 击 : 717 次 深 圳 标 丰 牌 节 能 灯 原 理 是 根 据 实 物 绘 制 的 标 丰 牌 30W 节 能 灯 电 原 理 详 细 请 见 以下 三 个 部 分 ， 另 本 附 节 能 灯 原 理 图 。 一 、 各 部 分 电 路 原 理 分 析 市 电 源 由 D1～ D4 整 流 、 C1 滤 波 后 ． 形 成 300V 左右 的 直 流 电 压 。 由 R6、 C7、 D9 组 成 启 动 电 路 ， 整 流 后 的 直 流 电 经 过R6 对 C7 充 电 ， 当 C7两 端 电 压 充 到 D9 的 转 折 电 压 后 ， 触 发 二 极 管D9 导 通 ， c7 经 D9 向 三 极 管 T2 基极 放 电 ， 使 T2 导 通 后 迅 速 达 到 饱 和 导 通 状 态 。 由 T1、 T2、 C4、 C2、 高 频 变 压 器 和 L 组 成 高 频 自 激 振 荡 电 路 ， 当 T2 导 通 ，T1 截 止 时 电 压 向 c4、 c2 充 电 。 流 经 高 频 变 压 器 初 级 线 圈 LA 中 的 充 电 电 流 逐 渐增 大 ， 当 LA 电 流 增 大 到 一 定 程 度 时 ， 变 压 器 的 磁 芯 达 到 饱 和 ， C4 上 电 荷 不 再 增大 ， 流 过 l． 的 电 流 开 始 减 小。 这时 ， 次 级 线 圈 k、 k 的 电 压 极 性发 生倒相变 化，使 Lc 中 感生电 动 势上 负下 正， LB 中 的 感生电 动 势上 正下 负， 这样就迫使T2 由导 通 变 为截 止 ， T1 由 截 止 变 为导 通 。 C4 开 始 放 电 ， 当 放 电 电 流 增 大 到 一 定 程 度后 ， 变 压 器 磁 芯 又发 生饱 和 ， 使LBk、 Lc 的 电 压 极 性又发 生变 化， LB 上 的 感生电 动 势的 方向 为上 负下 正；Lc 上 的 感生电 动 势的 方向 为上 正下 负， 这又迫使T2由 截 止 变 为导 通 ， T1 由 导 通 变 为截 止 ． 这样T1、 T2 在高 频 变 压 器 控制 下 周而复始 地导 通 ／截 止 ， 形 成 高 频 振 荡 ， 使 灯 管 得到 高 频 高 压 供电 。 为了满足启 动 点 亮灯 管 所需的 ...
