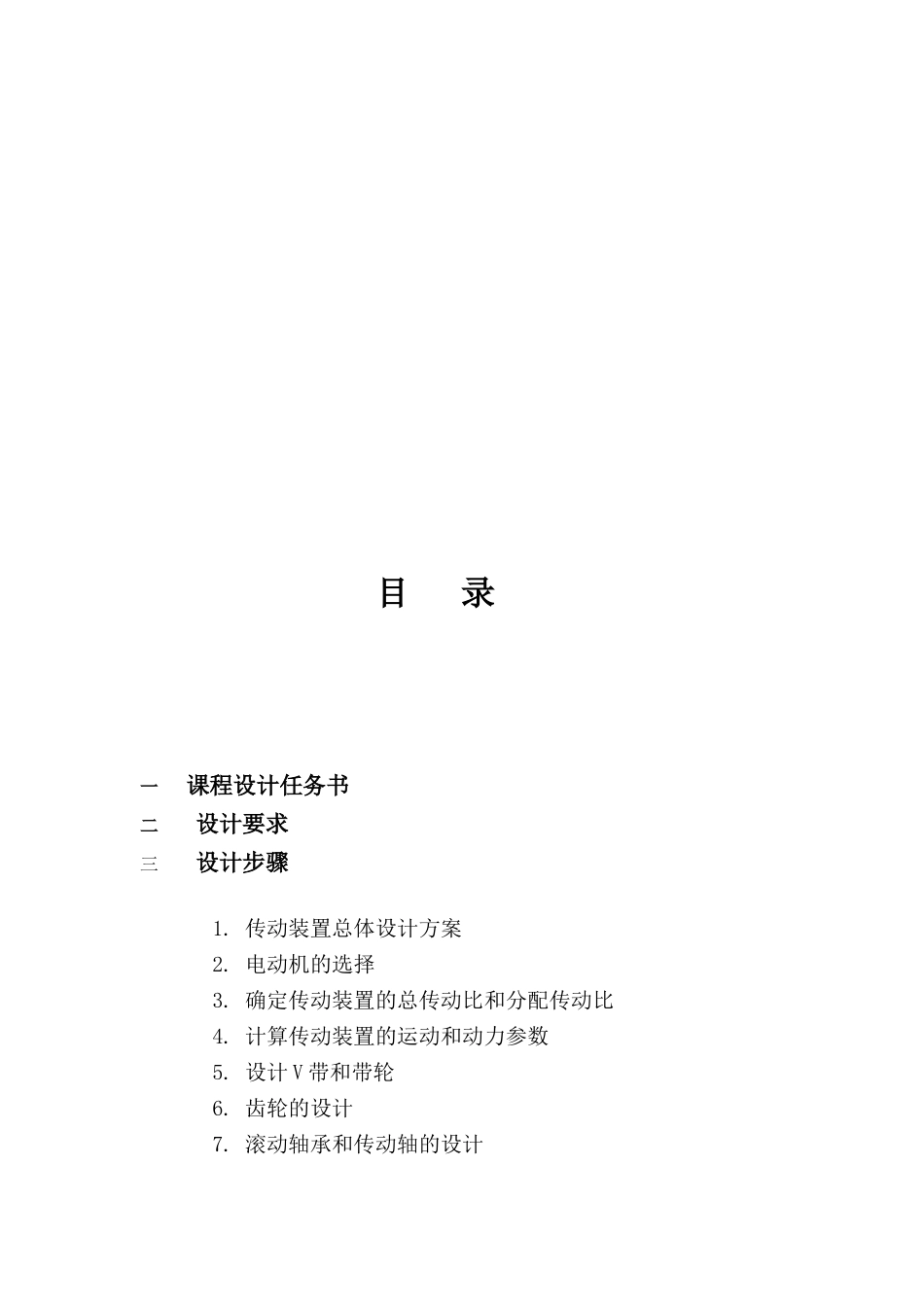

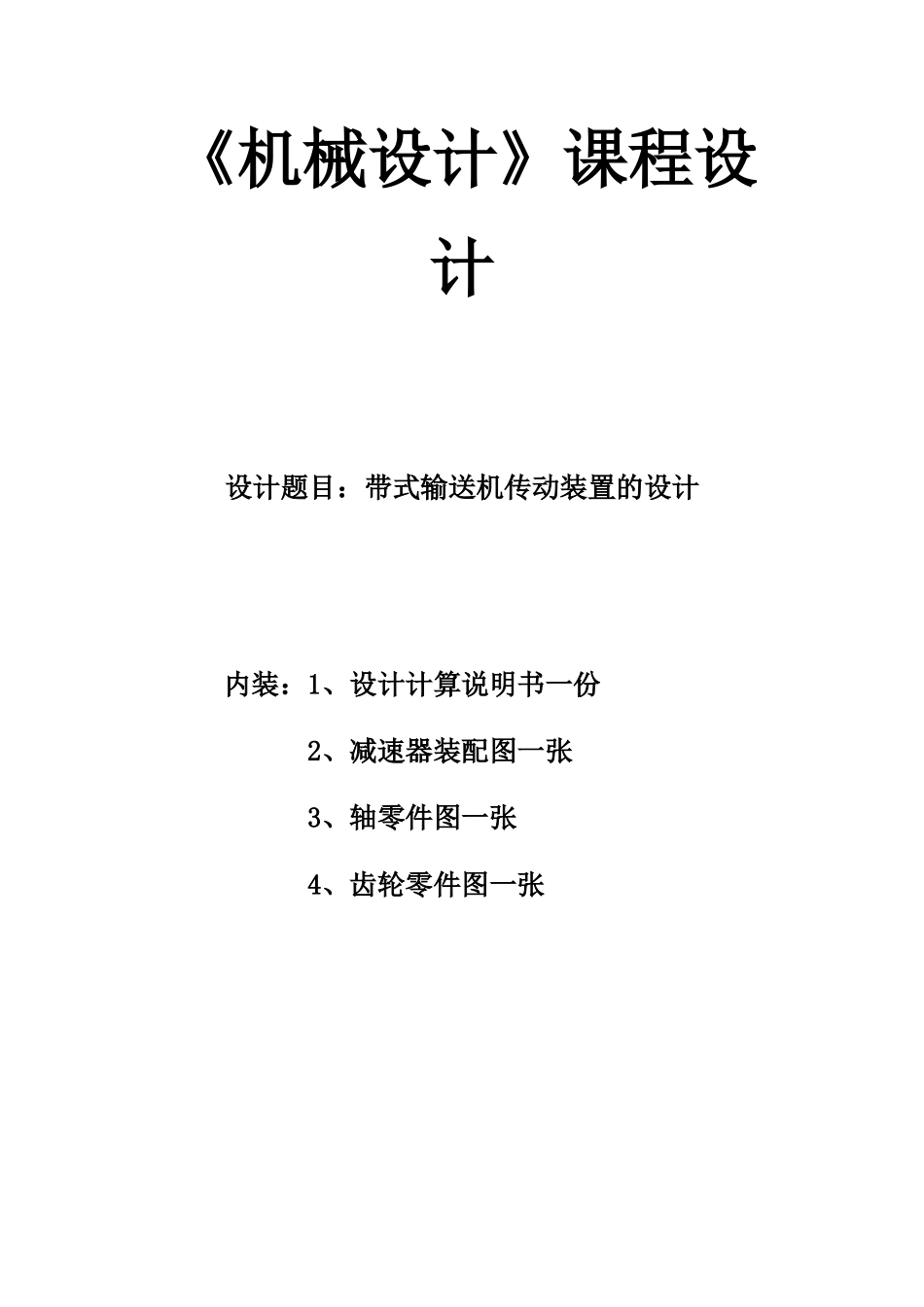

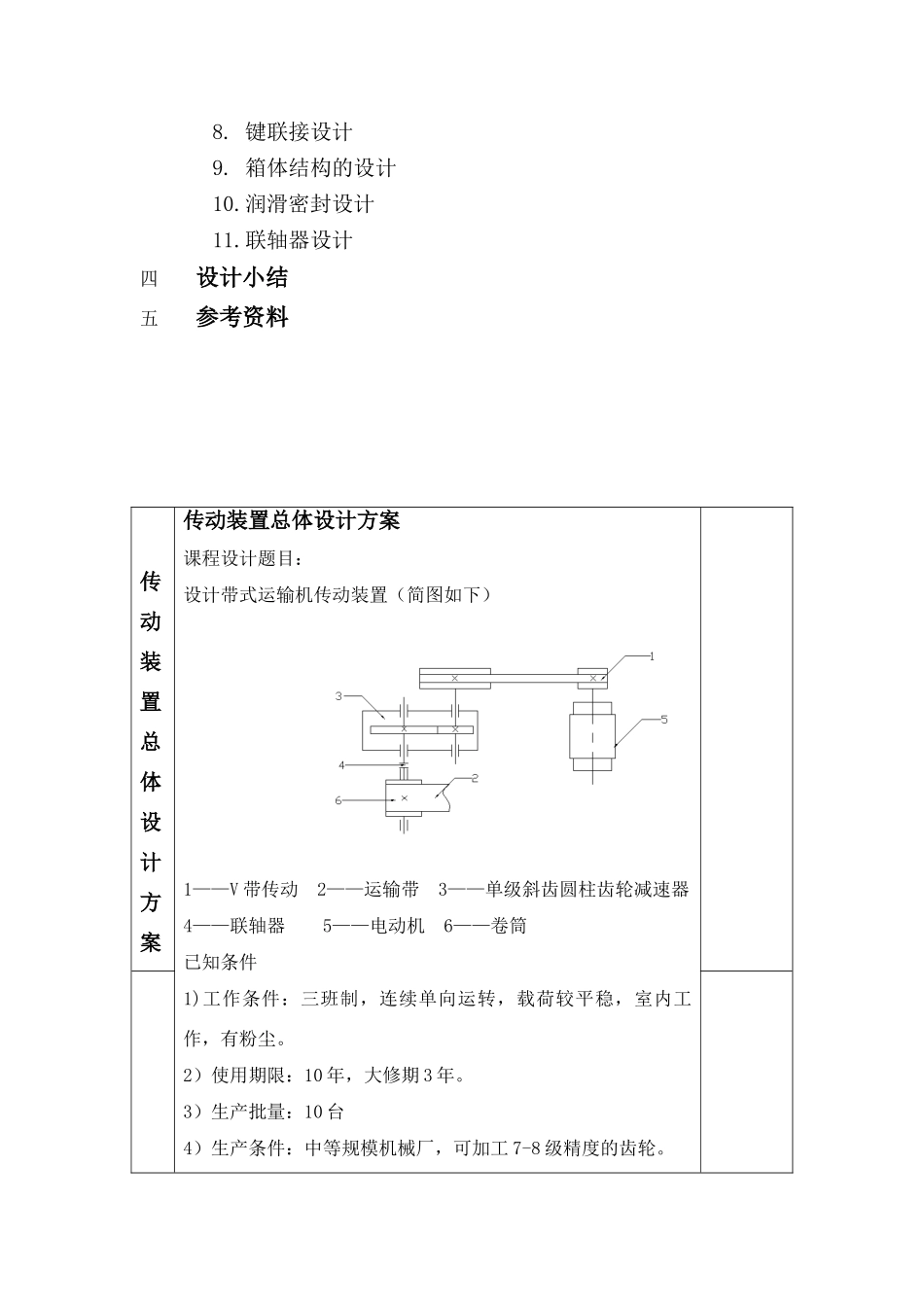

《机械设计》课程设计 设计题目:带式输送机传动装置的设计 内装:1、设计计算说明书一份 2、减速器装配图一张 3、轴零件图一张 4、齿轮零件图一张 目 录一 课程设计任务书 二 设计要求 三 设计步骤 1. 传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计 V 带和带轮 6. 齿轮的设计 7. 滚动轴承和传动轴的设计 8. 键联接设计 9. 箱体结构的设计 10.润滑密封设计 11.联轴器设计 四 设计小结 五 参考资料 传动装置总体设计方案传动装置总体设计方案课程设计题目:设计带式运输机传动装置(简图如下) 1——V 带传动 2——运输带 3——单级斜齿圆柱齿轮减速器4——联轴器 5——电动机 6——卷筒已知条件1)工作条件:三班制,连续单向运转,载荷较平稳,室内工作,有粉尘。2)使用期限:10 年,大修期 3 年。3)生产批量:10 台4)生产条件:中等规模机械厂,可加工 7-8 级精度的齿轮。5)动力来源:电力,三相沟通(220/380V)设计要求1.减速器装配图一张。2.绘制轴、齿轮零件图各一张。3.设计说明书一份。设计步骤设计步骤本组设计数据: 运输带工作拉力 F/N 2200 。运输带工作速度 v/(m/s) 。 卷筒直径 D/mm 240 。1)外传动机构为 V 带传动。2)减速器为单级斜齿圆柱齿轮减速器。3)该方案的优缺点:该工作机有轻微振动,由于 V 带有缓冲吸振能力,采纳 V 带传动能减小振动带来的影响,并且该工作机属于小功率、载荷变化不大,可以采纳 V 带这种简单的结构,并且价格便宜,标准化程度高,大幅降低了成本。减速器部分为单级斜齿圆柱齿轮减速器,这是单级圆柱齿轮中应用较广泛的一种。原动机部分为 Y 系列三相沟通异步电动机。总体来讲,该传动方案满足工作机的性能要求,适应工作条件、工作可靠,此外还结构简单、尺寸紧凑、成本低传动效率高。电动机电动机的选择 1)选择电动机的类型按工作要求和工作条件选用 Y 系列三相笼型异步电动机,的选择全封闭自扇冷式结构,额定电压 380V。2)选择电动机的容量工作机的有效功率为从电动机到工作机传送带间的总效率为 由《机械设计课程设计手册》表 1—7 可知: : V 带传动效率 :滚动轴承效率 (球轴承) :齿轮传动效率 (8 级精度一般齿轮传动) :联轴器传动效率 (弹性联轴器) :卷筒传动效率 所以电动机所需工作功率为 3)确定电...
