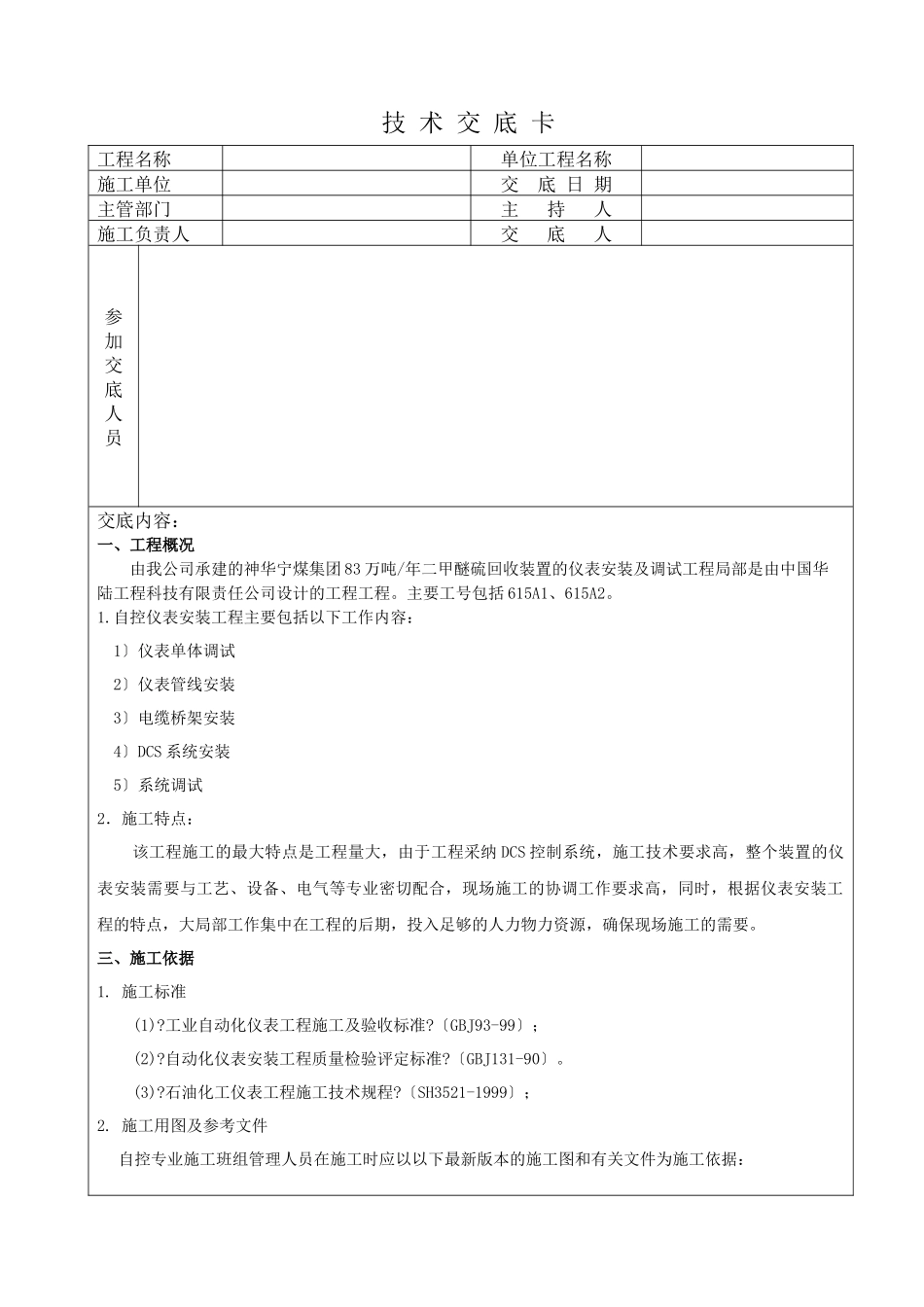

技 术 交 底 卡工程名称单位工程名称施工单位交 底 日 期主管部门主 持 人施工负责人交 底 人参加交底人员交底内容：一、工程概况由我公司承建的神华宁煤集团 83 万吨/年二甲醚硫回收装置的仪表安装及调试工程局部是由中国华陆工程科技有限责任公司设计的工程工程。主要工号包括 615A1、615A2。1.自控仪表安装工程主要包括以下工作内容：1〕仪表单体调试2〕仪表管线安装3〕电缆桥架安装4〕DCS 系统安装 5〕系统调试2．施工特点：该工程施工的最大特点是工程量大，由于工程采纳 DCS 控制系统，施工技术要求高，整个装置的仪表安装需要与工艺、设备、电气等专业密切配合，现场施工的协调工作要求高，同时，根据仪表安装工程的特点，大局部工作集中在工程的后期，投入足够的人力物力资源，确保现场施工的需要。三、施工依据1. 施工标准(1)?工业自动化仪表工程施工及验收标准?〔GBJ93-99〕；(2)?自动化仪表安装工程质量检验评定标准?〔GBJ131-90〕。(3)?石油化工仪表工程施工技术规程?〔SH3521-1999〕；2. 施工用图及参考文件自控专业施工班组管理人员在施工时应以以下最新版本的施工图和有关文件为施工依据：(1)自控专业施工图以及设计规定的专业施工图册；(2)合同文件规定的技术要求；(3)设计变更；(4)设备生产厂家提供的自控设备使用说明书和技术文件。四、施工准备1.认真熟悉施工图和现场的具体工作环境情况。2.做好人力资源发动工作和工机具的配备协调工作，制定具体的施工管理措施。3.对工程所需的各类设备材料提出供货时间表要求，以保证原材料的按期到货，这是确保工程进度的必要条件。4.施工班长配合工程技术人员在设备到货后，对自控设备的外观、随机附件、型号规格及其数量进行检查，对于产品使用说明书和产品合格证等质量证明文件进行登记并交由本专业工程技术人员进行保管。5. 设立仪表存放和调试专用工作间。6. 设立仪表加工件和材料专库，并设专人保管。7. 严格施工技术交底制度。8. 加强平安管理，防止人身、设备事故和火灾事故的发生。五、施工技术要求1. 仪表单体调试(1)检查核实仪表的型号规格、测量范围等是否与设计相符，并做好相应的位号标识。(2)仪表安装前必须进行外观检查、性能校验和实际测量范围的调整，并作好单体调试记录。(3)所使用的标准设备应在有效的检定周期内，并有效的检定合格证标识，根据被校表的精度来选择满足调试精度要求的标准表。标准表的根本误差不应超过被校表根本误差绝对值的...
