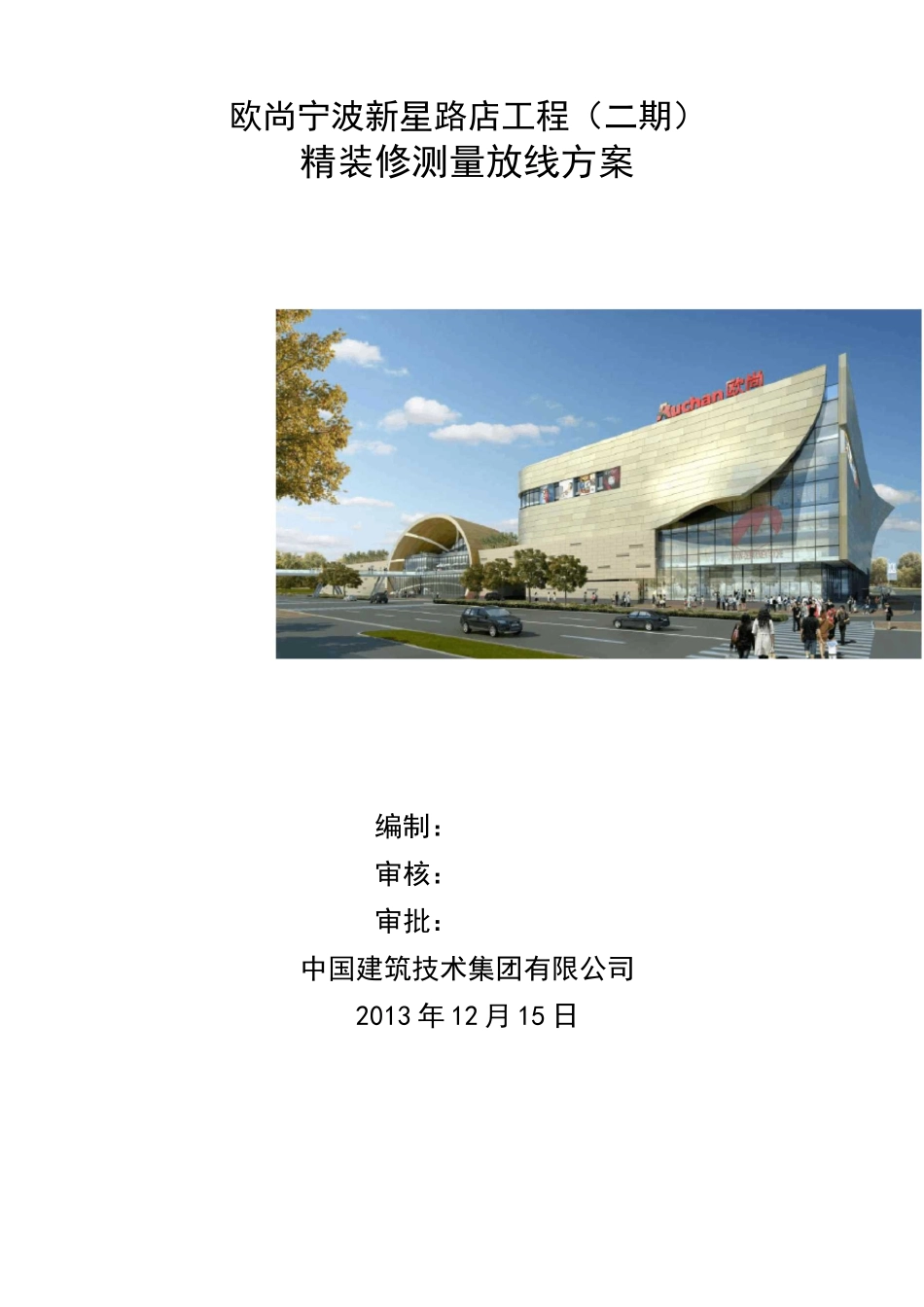

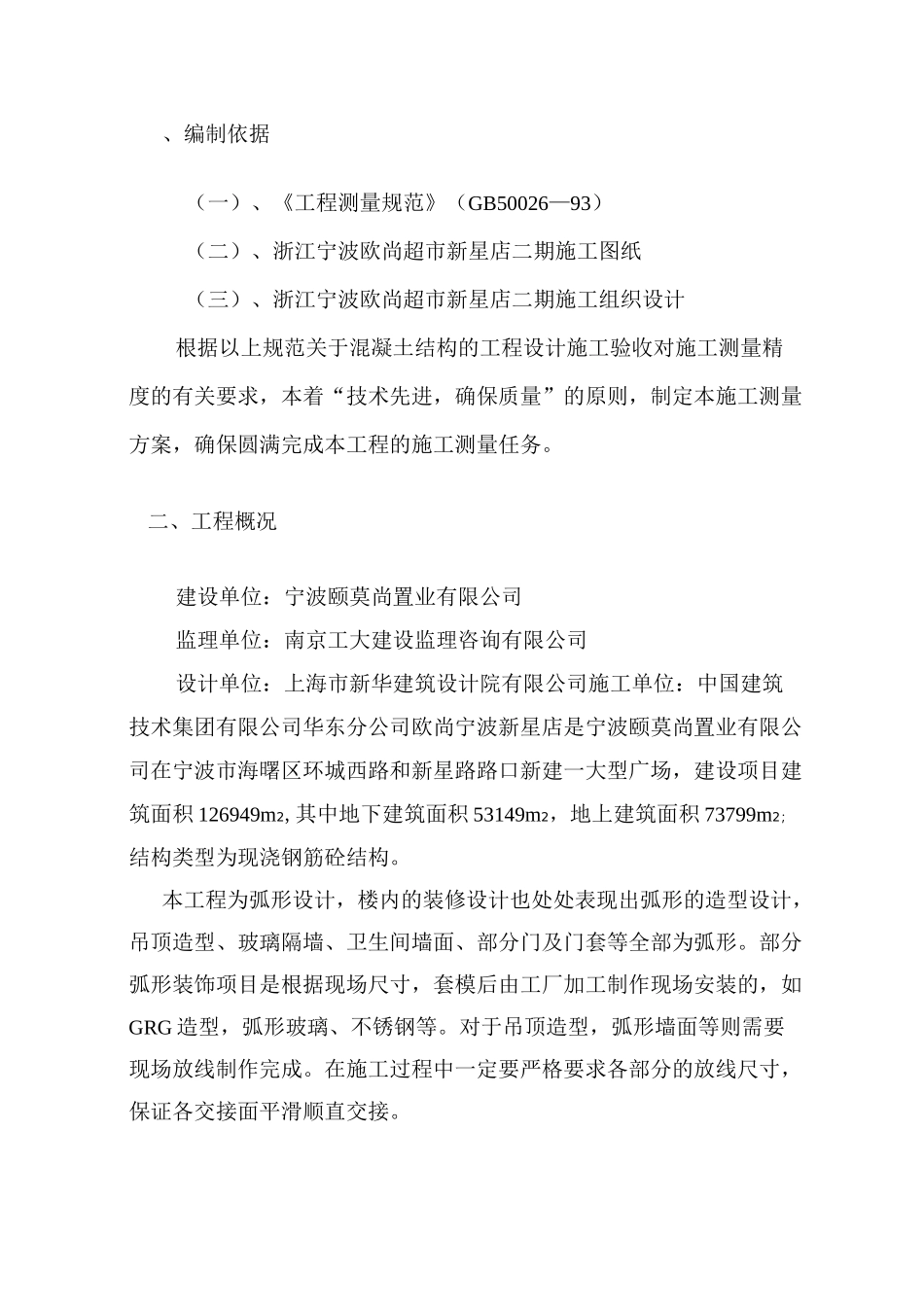

欧尚宁波新星路店工程（二期）精装修测量放线方案编制：审核：审批：中国建筑技术集团有限公司2013 年 12 月 15 日、编制依据（一）、《工程测量规范》（GB50026—93）（二）、浙江宁波欧尚超市新星店二期施工图纸（三）、浙江宁波欧尚超市新星店二期施工组织设计根据以上规范关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。二、工程概况建设单位：宁波颐莫尚置业有限公司监理单位：南京工大建设监理咨询有限公司设计单位：上海市新华建筑设计院有限公司施工单位：中国建筑技术集团有限公司华东分公司欧尚宁波新星店是宁波颐莫尚置业有限公司在宁波市海曙区环城西路和新星路路口新建一大型广场，建设项目建筑面积 126949m2,其中地下建筑面积 53149m2，地上建筑面积 73799m2；结构类型为现浇钢筋砼结构。本工程为弧形设计，楼内的装修设计也处处表现出弧形的造型设计，吊顶造型、玻璃隔墙、卫生间墙面、部分门及门套等全部为弧形。部分弧形装饰项目是根据现场尺寸，套模后由工厂加工制作现场安装的，如GRG 造型，弧形玻璃、不锈钢等。对于吊顶造型，弧形墙面等则需要现场放线制作完成。在施工过程中一定要严格要求各部分的放线尺寸，保证各交接面平滑顺直交接。三、人员组织及设备配置1.人员组织根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：(1) 测量主管 1 名，按照技术方案组织工作安排、设备管理、现场安全管理、工作质量、工作进度以及测量技术资料的编制；(2) 测量放线工 2 名，负责测量放线操作。2.设备配置电子经纬仪、激光水准仪、激光经纬仪、钢尺、盒尺。3.放线前技术准备(1)施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨线划出装修物的位置，经技术人员勘查无误后，方可进行施工，一切尺寸准确性以图纸设计为准。(2)施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸间存在偏差，应通知项目技术人员进行处理。4. 精装修工程精确放线(1) 根据吊顶平面图纸进行计算、测定、编制天花造型坐标定位，并标示在专用放线图纸和现场结构楼地面上。(2) 天花吊点布设时严格避让结构预应力筋。在预应力筋左右150mm 范围内严禁布设吊点。(3) 对于 4#和 7#中庭作为重点找出圆心，在现场做出(4) 对天花吊点进行精确放线，排列天花基础施工吊点，并施画网格线。(5) ...
