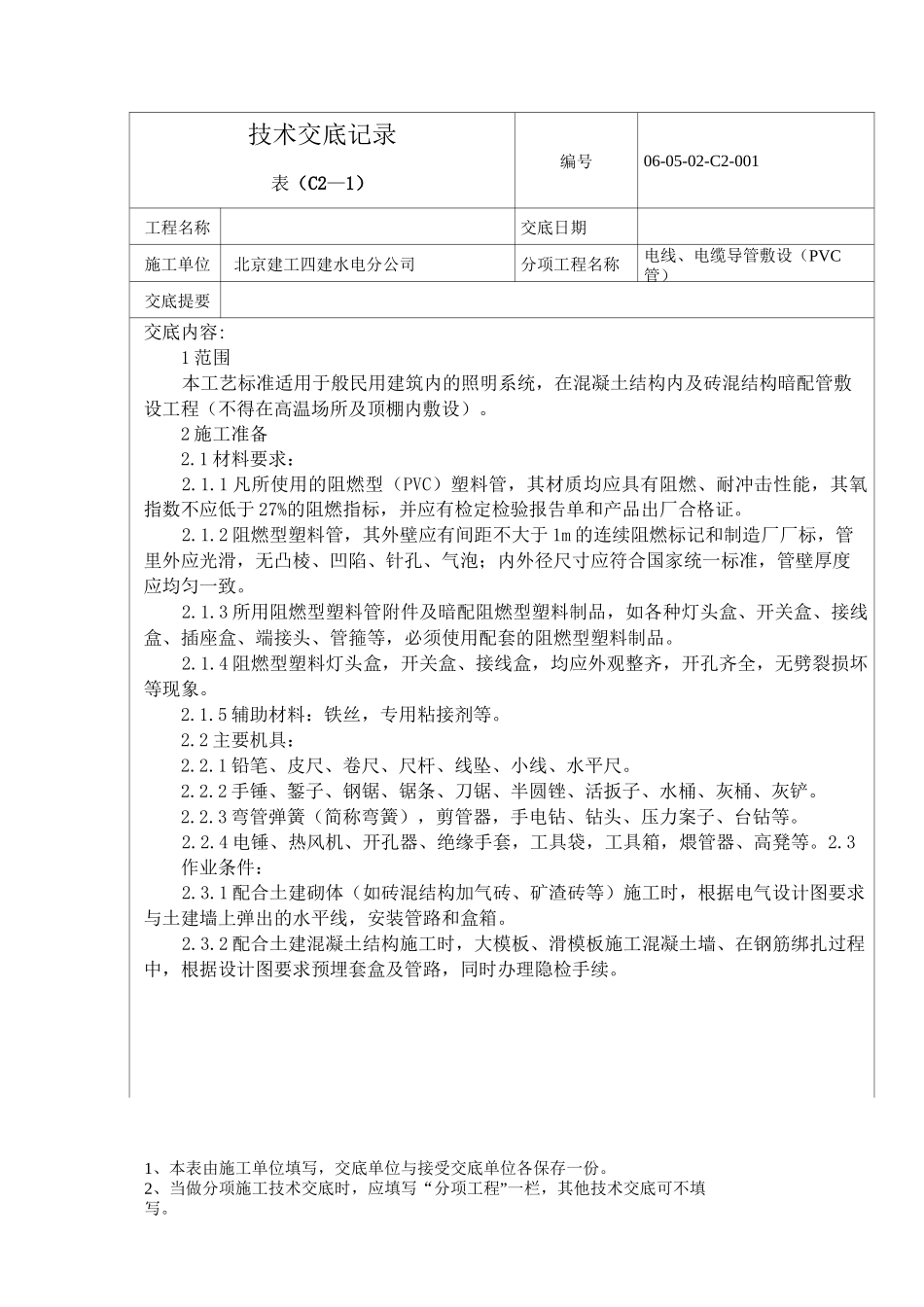

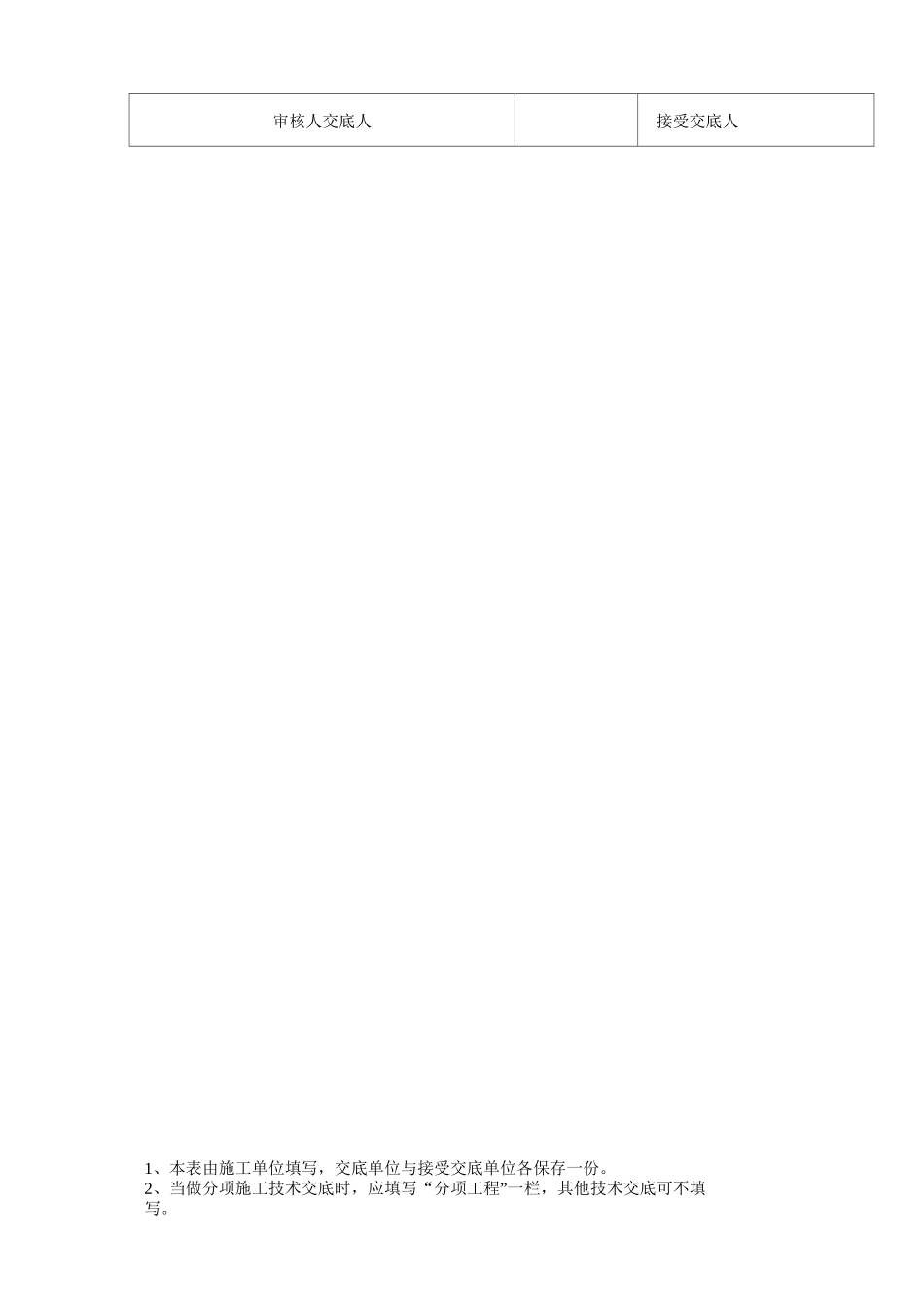

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项施工技术交底时,应填写“分项工程”一栏,其他技术交底可不填写。技术交底记录表(C2—1)编号06-05-02-C2-001工程名称交底日期施工单位北京建工四建水电分公司分项工程名称电线、电缆导管敷设(PVC管)交底提要交底内容:1 范围本工艺标准适用于般民用建筑内的照明系统,在混凝土结构内及砖混结构暗配管敷设工程(不得在高温场所及顶棚内敷设)。2 施工准备2.1 材料要求:2.1.1 凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃、耐冲击性能,其氧指数不应低于 27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。2.1.2 阻燃型塑料管,其外壁应有间距不大于 1m 的连续阻燃标记和制造厂厂标,管里外应光滑,无凸棱、凹陷、针孔、气泡;内外径尺寸应符合国家统一标准,管壁厚度应均匀一致。2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品,如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等,必须使用配套的阻燃型塑料制品。2.1.4 阻燃型塑料灯头盒,开关盒、接线盒,均应外观整齐,开孔齐全,无劈裂损坏等现象。2.1.5 辅助材料:铁丝,专用粘接剂等。2.2 主要机具:2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。2.2.3 弯管弹簧(简称弯簧),剪管器,手电钻、钻头、压力案子、台钻等。2.2.4 电锤、热风机、开孔器、绝缘手套,工具袋,工具箱,煨管器、高凳等。2.3作业条件:2.3.1 配合土建砌体(如砖混结构加气砖、矿渣砖等)施工时,根据电气设计图要求与土建墙上弹出的水平线,安装管路和盒箱。2.3.2 配合土建混凝土结构施工时,大模板、滑模板施工混凝土墙、在钢筋绑扎过程中,根据设计图要求预埋套盒及管路,同时办理隐检手续。1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项施工技术交底时,应填写“分项工程”一栏,其他技术交底可不填写。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项施工技术交底时,应填写“分项工程”一栏,其他技术交底可不填写。技术交底记录表(C2—1)编号06-05-02-C2-002工程名称交底日期施工单位北京建工四建水电分公司分项工程名称电线、电缆导管敷设(PVC管)交底提要交底内容:3 操作工艺3.1 工艺流程:弹线定位一加工管弯一稳注盒箱一暗敷...
