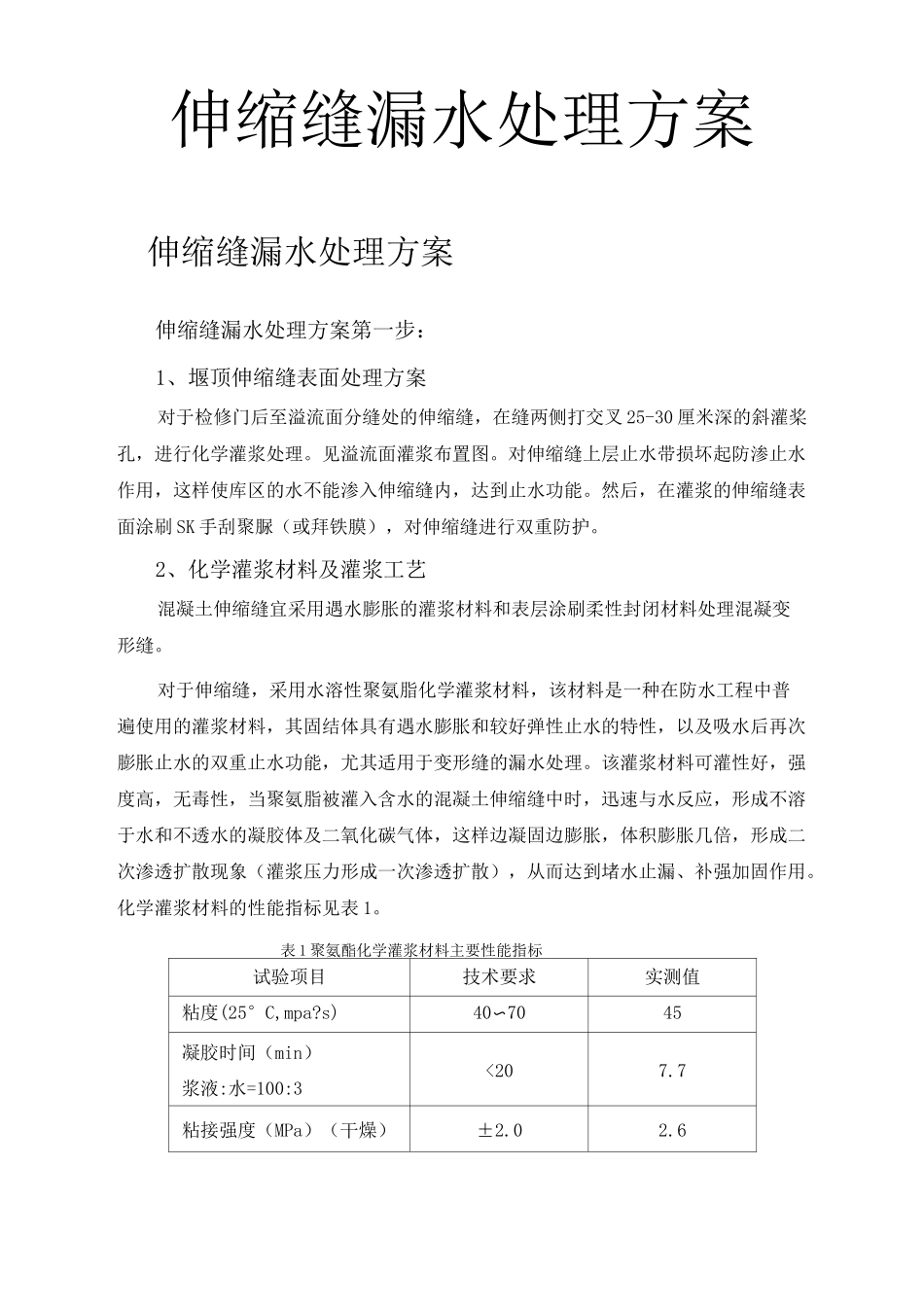

伸缩缝漏水处理方案伸缩缝漏水处理方案伸缩缝漏水处理方案第一步：1、堰顶伸缩缝表面处理方案对于检修门后至溢流面分缝处的伸缩缝，在缝两侧打交叉 25-30 厘米深的斜灌桨孔，进行化学灌浆处理。见溢流面灌浆布置图。对伸缩缝上层止水带损坏起防渗止水作用，这样使库区的水不能渗入伸缩缝内，达到止水功能。然后，在灌浆的伸缩缝表面涂刷 SK 手刮聚脲（或拜铁膜），对伸缩缝进行双重防护。2、化学灌浆材料及灌浆工艺混凝土伸缩缝宜采用遇水膨胀的灌浆材料和表层涂刷柔性封闭材料处理混凝变形缝。对于伸缩缝，采用水溶性聚氨脂化学灌浆材料，该材料是一种在防水工程中普遍使用的灌浆材料，其固结体具有遇水膨胀和较好弹性止水的特性，以及吸水后再次膨胀止水的双重止水功能，尤其适用于变形缝的漏水处理。该灌浆材料可灌性好，强度高，无毒性，当聚氨脂被灌入含水的混凝土伸缩缝中时，迅速与水反应，形成不溶于水和不透水的凝胶体及二氧化碳气体，这样边凝固边膨胀，体积膨胀几倍，形成二次渗透扩散现象（灌浆压力形成一次渗透扩散），从而达到堵水止漏、补强加固作用。化学灌浆材料的性能指标见表 1。表 1 聚氨酯化学灌浆材料主要性能指标试验项目技术要求实测值粘度(25°C,mpa?s)40〜7045凝胶时间（min）浆液:水=100:3<207.7粘接强度（MPa）（干燥）±2.02.6水层封闭伸缩缝表面。SK 手刮聚弹性体材料的主要性能技术指标表 2。SK 手刮聚脲涂层与底材的粘结构材料所研制的 BE14 专用界面剂处理，这是一种 100%固含量的氧底漆，面施工。项目指标拉伸强度大于 16MPa扯断伸长率大于 400%2撕裂强度厂大于 70kN/mU硬度，邵 A40〜50附着力（潮湿面）大于 2MPa三耐磨性邙阿克隆法）小于 15mg亍颜色浅灰色混凝土伸缩缝采用高压灌浆施工工艺。（1）灌浆孔造孔及清洗沿混凝土伸缩缝两侧打 14 毫米的斜孔与缝面相交，孔距为 0.2〜0.4m，孔深距表面 25-30cm。灌浆孔造好后，进行清孔。用高压气吹出造孔时产生的粉尘，然后再用高压水冲洗灌浆孔，冲出孔内的混凝土颗粒、石块等物质。清孔验收标准以孔内无任杂物为准。（2）埋嘴将已洗好的灌浆孔，装上专用的灌浆嘴，进行压气，检查孔与缝是否相通。若不相通，要检查原因，直到孔与缝相通。将灌浆嘴轻轻打入斜孔内。（3）灌浆为了保证灌浆质量，本部位的灌浆采用高压灌浆工艺，灌浆机为美国原装注浆机。灌浆压力要分级施加。以 0.5MPa 为一级。在每级灌压下,若吸浆量小于0.05ml/min 时，...
