外墙外保温做法(面砖饰面)

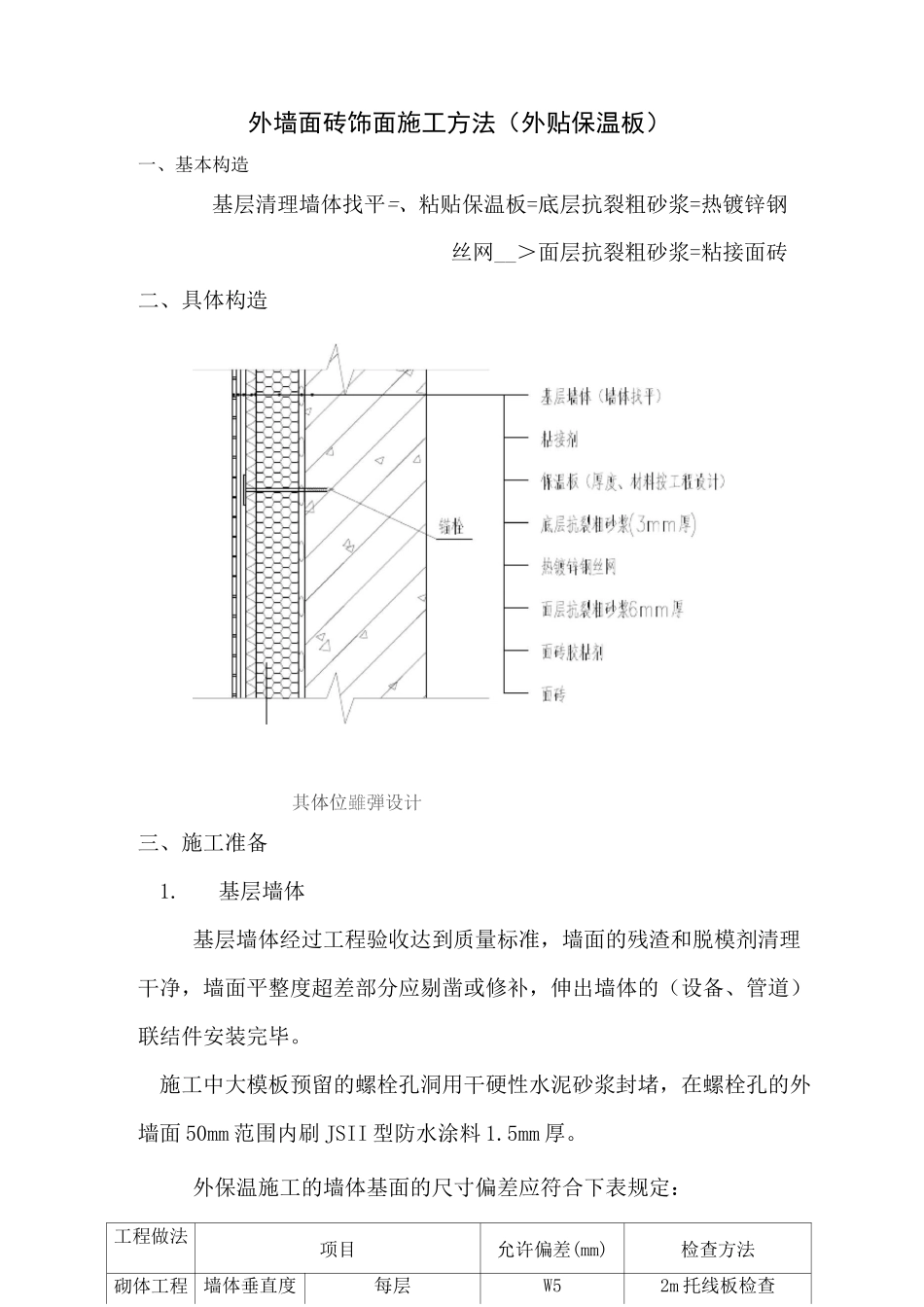

外墙面砖饰面施工方法（外贴保温板）一、基本构造基层清理墙体找平=、粘贴保温板=底层抗裂粗砂浆=热镀锌钢丝网__＞面层抗裂粗砂浆=粘接面砖二、具体构造其体位雖弾设计三、施工准备1.基层墙体基层墙体经过工程验收达到质量标准，墙面的残渣和脱模剂清理干净，墙面平整度超差部分应剔凿或修补，伸出墙体的（设备、管道）联结件安装完毕。施工中大模板预留的螺栓孔洞用干硬性水泥砂浆封堵，在螺栓孔的外墙面 50mm 范围内刷 JSII 型防水涂料 1.5mm 厚。外保温施工的墙体基面的尺寸偏差应符合下表规定：工程做法项目允许偏差(mm)检查方法砌体工程墙体垂直度每层W52m 托线板检查全咼W10mW10经纬仪或吊线、钢尺检杳>10mW20表面平整度W52m 靠尺和塞尺检杳混凝土工程墙体垂直度层高W5mW8经纬仪或吊线、钢尺检杳>5mW10全高H/1000 且 W30经纬仪、钢尺检查表面平整度W82m 靠尺和塞尺检杳对于未达到应有的粘接强度的墙面应彻底清理原外墙面层，剔除暴皮、粉化、松动、裂缝空鼓部分，进行修补、加固找平。2. 窗口窗洞口经过验收，洞口尺寸位置达到设计和质量要求；窗副框安装完毕，副框规格：20*40*1.5mm 镀锌方钢管。3. 气候条件操作环境和基底温度不低于 5°C,风力不大于 5 级，雨天不能施工。夏季施工，施工面应该避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。四、工程材料1.聚苯板、聚合物粘接砂浆、热镀锌钢丝网、锚固件、聚合物抗裂粗砂浆等材料应符合《建筑节能工程施工质量验收规范》(GB50411-2007)标准要求。2.聚苯板应符合《绝热用模塑聚苯乙烯泡沫塑料》(GB/T10801.1-2002）标准要求。3.外保温系统应经耐候性试验验证。4.外保温系统是非承重复合系统，饰面砖不能选用力学上不安全的饰面砖做饰面材料，一般情况下饰面砖重量 W20Kg/m2,饰面砖粘接、勾缝材料须符合《建筑装饰装修工程质量验收规范》（GB50210-2001）标准要求。5.在该系统中所采用的附件，包括密封膏、密封条等应分别符合相关产品标准的要求。五、施工工艺1. 流程图（见图 5.1）2. 施工步骤：（1）基层处理墙面应清理干净，无油渍、浮灰等。墙面松动、风化部分应剔除干净。（2）吊垂直、弹控制线根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线。a附图 5.1粘贴保温板配置砂浆配置粘接用聚合物砂浆：将砂浆干粉与水按配比配制，用电动搅拌器搅拌...
